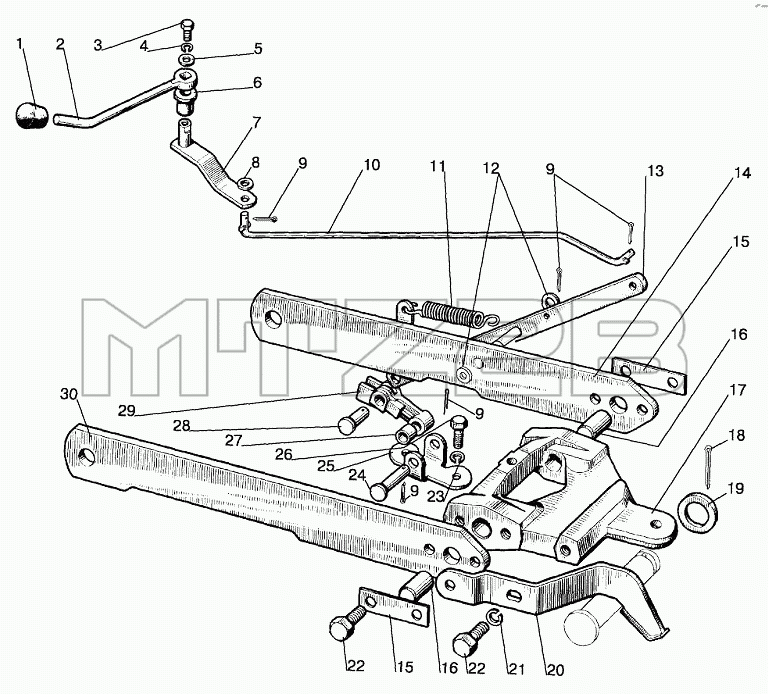

Каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Механизм фиксации
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-4619010 | 85-4619010 | Механизм фиксации в сборе | |
| 85-4619025 | 85-4619025 | Стопор в сборе | |
| 1 | 70-3401093 | Наконечник | |
| 2 | 85-4619036 | Рукоятка | |
| 3 | БолтМ6-6gx14.88.35.019 | Болт М6-6gx14.88.35.019 | |
| 4 | Шайба6Т | Шайба | |
| 5 | ШайбаС6.01.019 | Шайба | |
| 6 | 50-4607082-A | Втулка | |
| 7 | 85-4619035 | Рычаг | |
| 8 | ШайбаС8.01.019 | Шайба | |
| 9 | Шплинт3,2х18.019 | Шплинт | |
| 10 | 85-4619034 | Тяга | |
| 11 | 70-4616033зам. | Пружина | |
| 12 | 85-4619014 | Шайба | |
| 13 | 85-4619030 | Рычаг | |
| 14 | 85-4619005 | Тяга | |
| 15 | 70-4619016 | Пластина | |
| 16 | 85-4619017 | Штифт | |
| 17 | 85-4619015 | Захват в сборе | |
| 17 | 85-4619011 | Захват | |
| 18 | Шплинт5х36.019 | Шплинт | |
| 19 | 70-4619042 | Шайба | |
| 20 | 85-4619020 | Кронштейн | |
| 21 | Шайба12.ОТ | Шайба | |
| 22 | БолтМ12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 | |
| 23 | Шайба8Т | Шайба 8Т | |
| 24 | Палец12х48 | Палец | |
| 25 | 80-4619033 | Кронштейн | |
| 26 | БолтМ8-6gx16.88.35.019 | Болт | |
| 27 | 50-4605069-01 | Втулка | |
| 28 | Палец12х32 | Палец | |
| 29 | 70-4619029-Б | Рычаг | |
| 30 | 85-4619012-01 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
