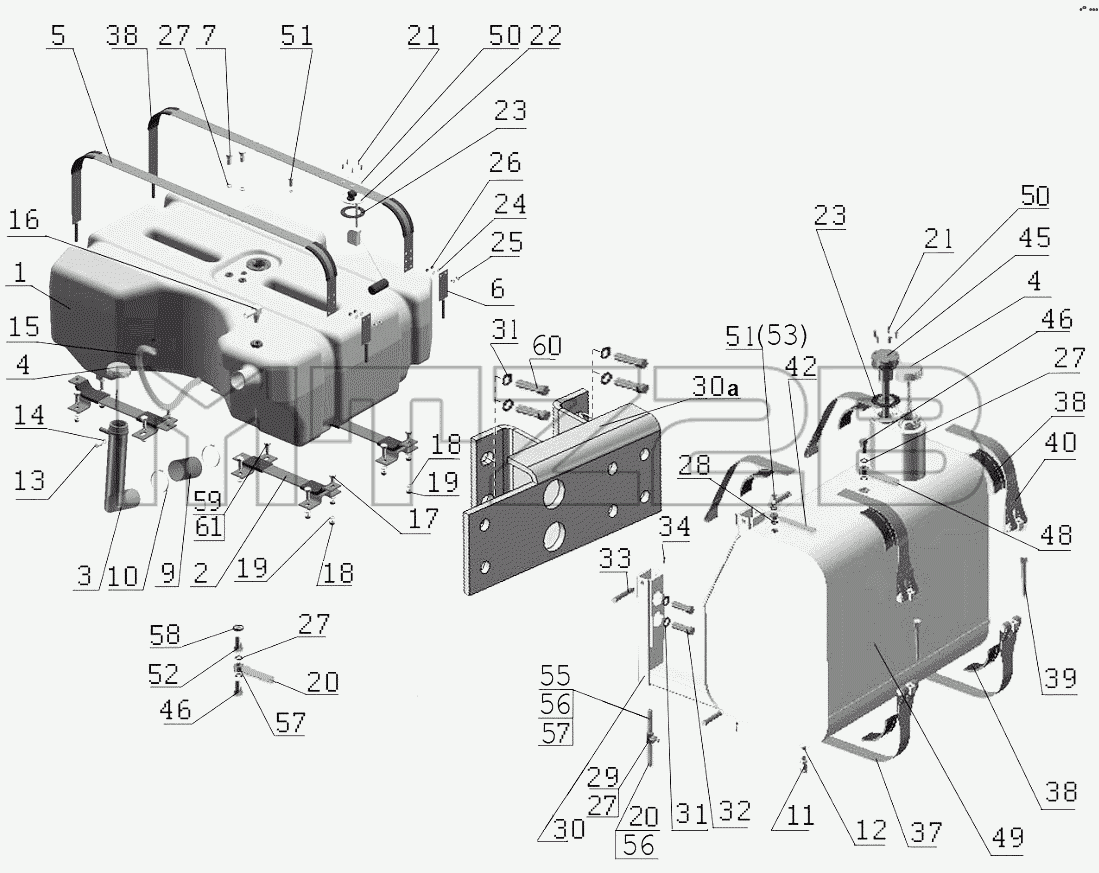

Каталог запасных частей к технике: МТЗ 1220. Баки топливные
1
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
25
26
27
27
27
27
28
29
30
30а
31
31
32
33
34
37
38
38
38
39
40
42
42
42
42
45
46
46
48
49
50
50
51
51
52
53
55
56
56
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1221-1101510 | Бак | |
| 1 | ЯВАГ1221-1101510 | Бак | |
| 2 | 1221-1101430 | Кронштейн | |
| 3 | 920-1101260 | Горловина заливная | |
| 4 | 0821103010 | Пробка | |
| 5 | 1221-1101680 | Хомут | |
| 6 | 1221-1101690-01 | Хомут | |
| 7 | 1021-2412004 | Пробка | |
| 9 | 70-1101035-Б | Рукав | |
| 10 | ХС-66 | Хомут | |
| 11 | 822-1101081 | Штуцер | |
| 12 | 11,112-100 | Шарик | |
| 13 | М8-6gx20.88.35.019 | Болт | |
| 14 | Шайба8Т | Шайба 8Т | |
| 15 | 85-1101002 | Трубка | |
| 16 | 1221-1101620 | Угольник | |
| 17 | М10-6gx25.88.35.019 | Болт | |
| 18 | М10-6Н.6.019 | Гайка | |
| 19 | Шайба10.ОТ | Шайба | |
| 20 | 920-1101162-07 | Трубка | |
| 21 | В.М5-6gx35.58.019 | Винт | |
| 22 | ДОТ.265Ч-01 | Датчик | |
| 23 | 200-3806026 | Прокладка | |
| 24 | Шайба6Т | Шайба | |
| 25 | В.М6-6gx10.58.019 | Винт | |
| 26 | М6-6Н.6.019 | Гайка | |
| 27 | РМ14 | Шайба | |
| 28 | РМ10 | Шайба | |
| 29 | 240-1111103 | Болт | |
| 30 | 1220-1101130 | Кронштейн | |
| 30а | 925М-1101310 | Кронштейн | |
| 31 | Шайба16.ОТ | Шайба | |
| 32 | М16-6gx75.88.35.019 | Болт | |
| 33 | 1522-1101125 | Палец | |
| 34 | 3,2x18.019 | Шплинт | |
| 37 | 1522-1101140 | Лента | |
| 38 | ПР-43-02 | Прокладка | |
| 39 | 1522-1101005 | Болт | |
| 40 | 923-1101140 | Лента | |
| 42 | 920-1101160 | Топливопровод | |
| 42 | 920Б-1101160 | Топливопровод | |
| 42 | 920-1101160-04 | Топливопровод | |
| 42 | 920Б-1101160-04 | Топливопровод | |
| 45 | ДОТ.680ЧМ-01 | Датчик | |
| 46 | Д18-051 | Болт | |
| 48 | 920-1101162 | Трубка | |
| 49 | 1522-1101210 | Бак | |
| 50 | 80-1101067 | Шайба | |
| 51 | КГ1/8.А12.019 | Пробка | |
| 52 | 1221-1101492 | Штуцер | |
| 53 | 36-1104787 | Болт | |
| 55 | 920-1101162-09 | Трубка | |
| 56 | Хомут | Хомут | |
| 57 | Ф80-3407720 | Маслопровод | |
| 58 | 013-017-25-1-4 | Кольцо | |
| 59 | М12-6gx30.88.35.019 | Болт | |
| 60 | М16-6gx50.88.35.019 | Болт | |
| 61 | Шайба12.ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
