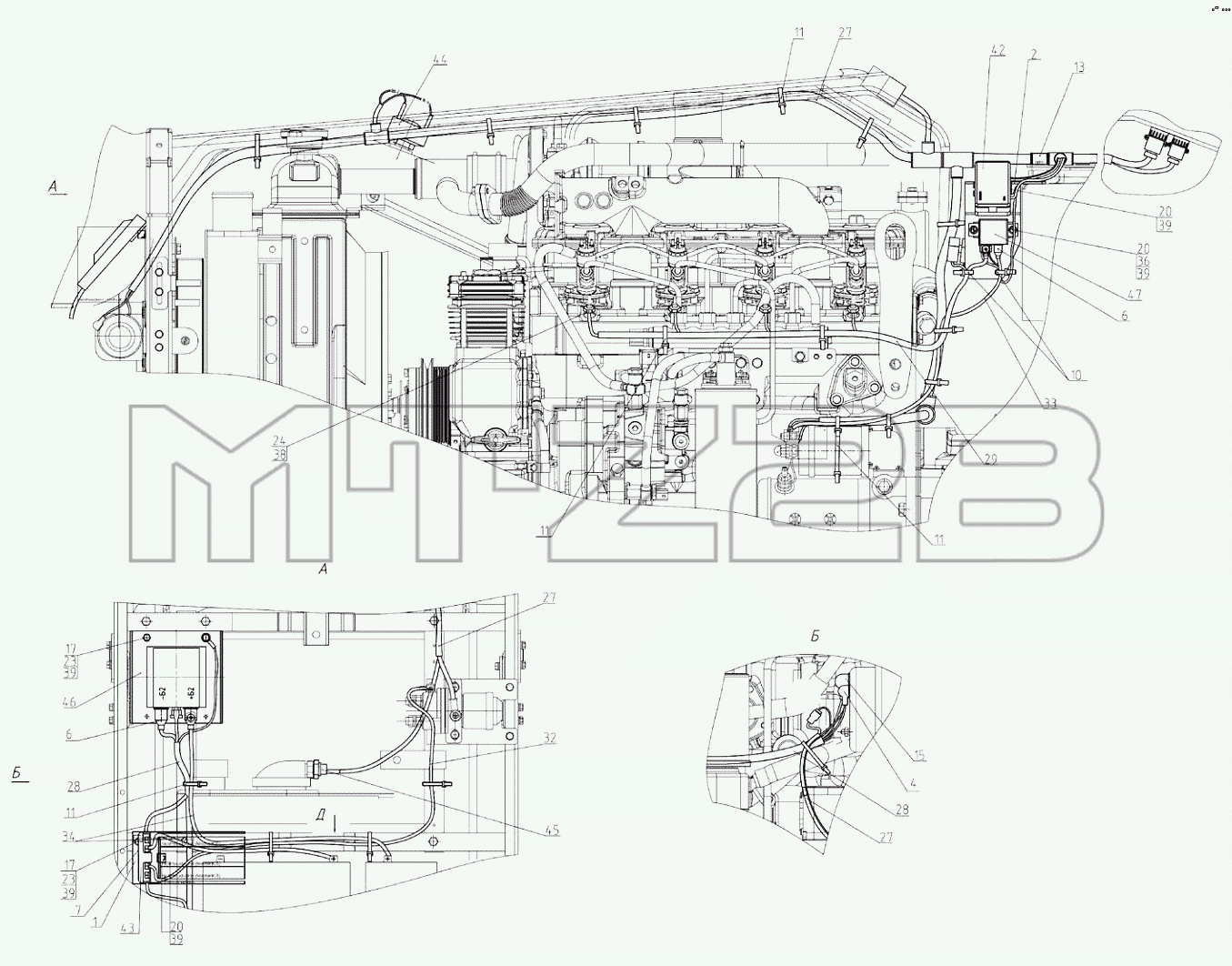

Каталог запасных частей к технике: МТЗ 1220. Электрооборудование двигателя 1025.4М-3700030
1
2
4
6
6
7
10
11
11
11
11
13
15
17
17
20
20
20
23
23
24
27
27
27
28
28
29
32
33
34
36
38
39
39
39
39
39
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025.4М-3700030 | 1025.4М-3700030 | Электрооборудование двигателя | |
| 1 | 1025.4-3722020 | Кронштейн | |
| 2 | 1221.4-3747020 | Кронштейн | |
| 4 | 54.24.445-Б | Наконечник | |
| 6 | 320-3407004 | Втулка | |
| 7 | 70-3723035 | Наконечник | |
| 10 | 80-3723045 | Манжета | |
| 11 | 80-3723045-01 | Манжета | |
| 13 | 822-3723044 | Хомутик | |
| 15 | ТМ-59-6000-38 | Наконечник резиновый | |
| 17 | M6-6gx20.88.35.019 | Болт | |
| 20 | B.M6-6gx20.58.019 | Винт | |
| 23 | М6-6Н.6.019 | Гайка | |
| 24 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 27 | 1025.4М-3724360 | Жгут | |
| 28 | 1025.4-3724345 | Жгут | |
| 29 | 80-3724380-А | Жгут | |
| 31 | 1025.4-3724045 | Провод | |
| 32 | 1025.4-3724367 | Провод | |
| 33 | 80-3724381 | Провод | |
| 34 | 920-3724368-Б | Провод | |
| 36 | С6.01.019 | Шайба | |
| 38 | Шайба5Т | Шайба | |
| 39 | Шайба6Т | Шайба | |
| 42 | 3722.40 | Блок предохранителей (БП-11) | |
| 43 | 3722.55 | Блок предохранителей | |
| 44 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 45 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 46 | 3759.10 | Преобразователь напряжения | |
| 47 | 3747.35 | Реле свечей накаливания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
