Каталог запчастей МТЗ и ММЗ

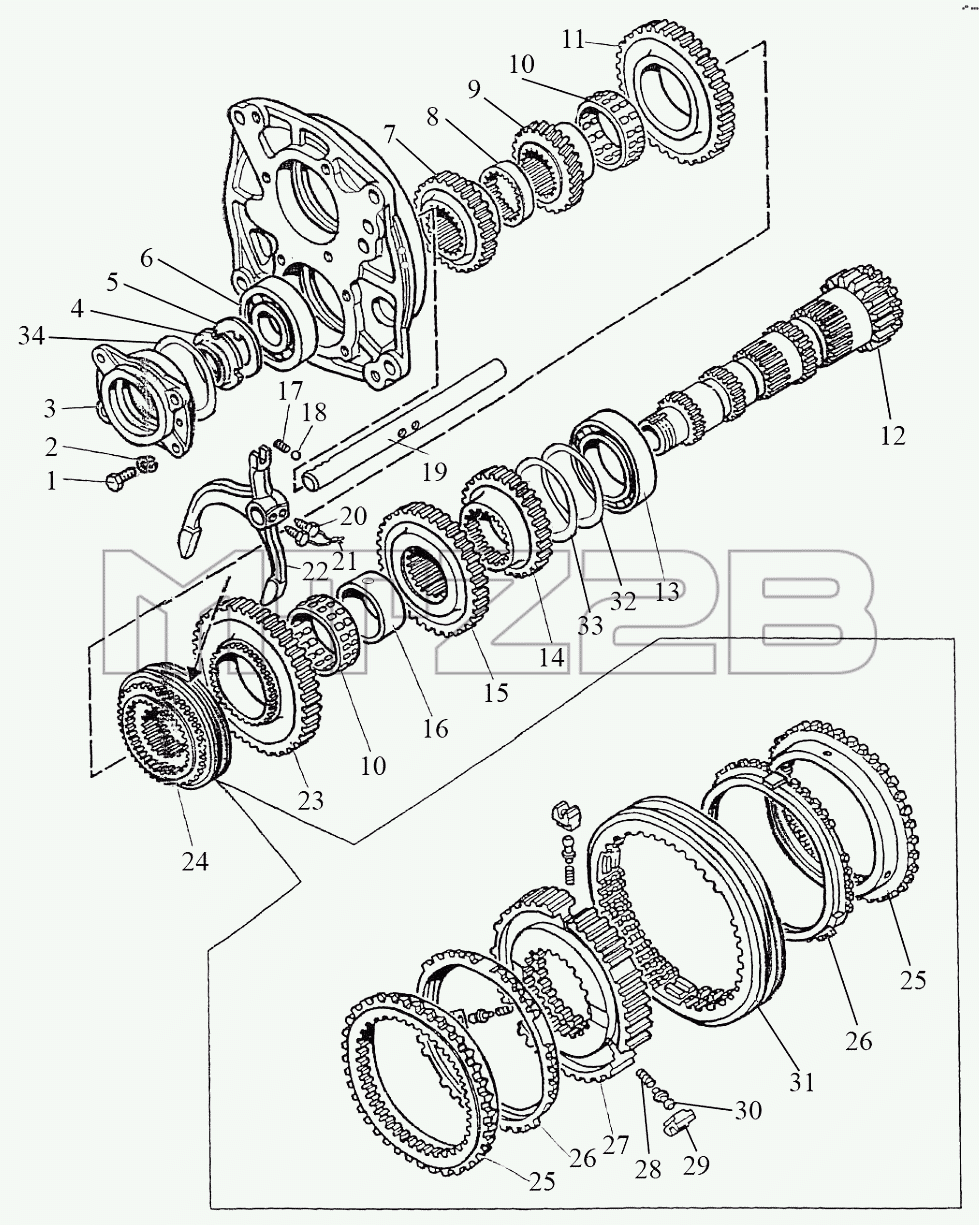

Каталог запасных частей к технике: МТЗ 1220. Вал промежуточный (24F+12R)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1701190 | 1222-1701190 | Вал промежуточный | |
| 1 | М10-6gx30.88.35.019 | Болт | |
| 2 | Шайба10.ОТ | Шайба | |
| 3 | 80-1701151 | Стакан | |
| 4 | 80-1701047 | Гайка | |
| 5 | 80-1701186 | Шайба | |
| 6 | 6-311АШ1 | Подшипник | |
| 7 | 1222-1701217 | Шестерня | |
| 8 | 1222-1701213 | Втулка | |
| 9 | 1222K-1701219 | Шестерня | |
| 10 | 3KK78x89x38E | Подшипник | |
| 11 | 1222-1701214 | Шестерня | |
| 12 | 1222-1701182 | Вал-шестерня | |
| 13 | 3514Н | Подшипник | |
| 14 | 1222-1701218 | Шестерня | |
| 15 | 1222-1701216 | Шестерня | |
| 16 | 1222-1701046 | Втулка | |
| 17 | 50-1702148-А | Пружина фиксатора | |
| 18 | 10,0-60 | Шарик ГОСТ 3722-81 | |
| 19 | 1222-1702087 | Поводок | |
| 20 | 220-1702061 | Болт | |
| 21 | 1,6-О-С | Проволока | |
| 22 | 1222-1702089 | Вилка | |
| 23 | 1523-1701212 | Шестерня | |
| 24 | GT-C114 | Синхронизатор | |
| 24 | 1222-1701400 | Синхронизатор | |
| 25 | 1222-1701393 | Кольцо коническое | |
| 26 | 1222-1701390 | Кольцо блокировочное | |
| 27 | 1222-1701392 | Каретка | |
| 28 | 1222-1701396 | Пружина | |
| 29 | 1222-1701397 | Толкатель | |
| 30 | 1222-1701398 | Фиксатор | |
| 31 | 1222-1701394 | Муфта | |
| 32 | 1222-1701223 | Шайба | |
| 33 | 1222-1701223-01 | Шайба | |
| 34 | 1222-1701033 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
