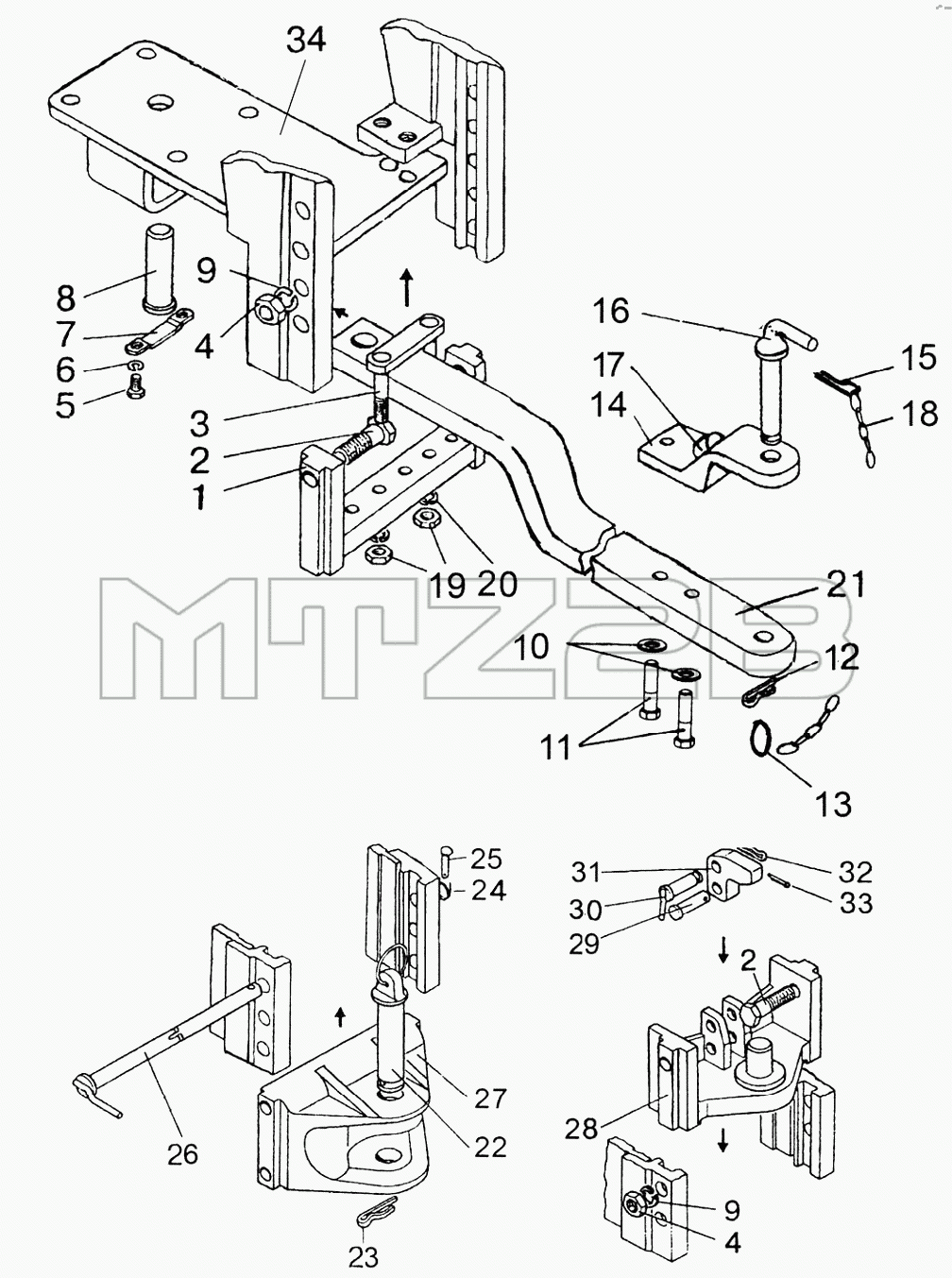

Каталог запасных частей к технике: МТЗ 1220.5. Тягово-сцепное устройство (варианты комплектации)
1
2
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1321-2707150-Б1 | 1321-2707150-Б1 | Тяга | |
| 1322-2707160 | 1322-2707160 | Пистон | |
| 1 | 1322-2707130-Б | Поперечина | |
| 2 | 1322-2707133 | Болт | |
| 3 | 1322-2707120-Б1 | Скоба | |
| 4 | М20-6Н.6.019 | Гайка | |
| 5 | М10-6Н.6.019 | Гайка | |
| 6 | 10.ОТ | Шайба | |
| 7 | 1522-2707126 | Пластина | |
| 8 | 1522-2707127 | Ось | |
| 9 | 20 | Шайба | |
| 10 | 1523-2707146 | Шайба | |
| 11 | 1523-2707149 | Болт | |
| 12 | А61.07.001-А | Шплинт | |
| 13 | Н50-4202146 | Кольцо | |
| 14 | 1523-2707143 | Накладка | |
| 15 | 3,2x25.019 | Шплинт | |
| 16 | 1522-2707079-А | Шкворень | |
| 17 | 1523-2707142 | Скоба | |
| 18 | 70-4235035 | Цепочка | |
| 19 | М16-6Н.6.019 | Гайка | |
| 20 | 16.ОТ | Шайба | |
| 21 | 1321-2707144-Б | Тяга | |
| 22 | 1321-2707140-Б | Шкворень | |
| 23 | 1321-2707042 | Шплинт | |
| 24 | А61.05.004 | Кольцо | |
| 25 | А61.05.005 | Чека | |
| 26 | 1321-2707030 | Палец | |
| 27 | 1321-3707111-А | Вилка | |
| 27 | 1321-2707113-А | Вилка | |
| 28 | 1322-2707165 | Плита с пистоном | |
| 29 | 1322-2707162-01 | Палец | |
| 30 | 1322-2707180 | Палец | |
| 31 | 1322-2707161 | Упор | |
| 32 | А61.07.001 | Шплинт | |
| 33 | 4x36.019 | Шплинт | |
| 34 | 1321-2707020-Б | Плита |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
