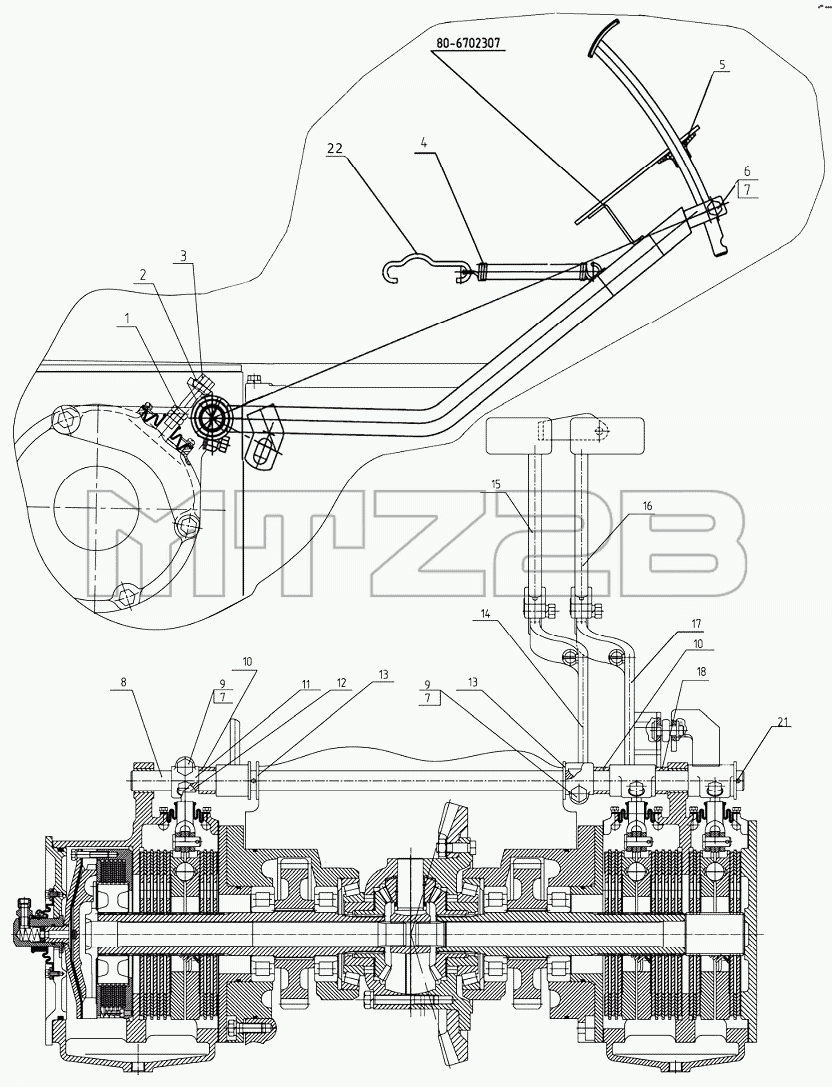

Каталог запасных частей к технике: МТЗ 1220.5. Управление тормозами рабочими «мокрого» типа
80-6702307
1
2
3
4
5
6
7
7
7
8
9
9
10
11
12
13
13
14
15
16
16
17
18
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221М-3503010 | 1221М-3503010 | Управление тормозами | |
| 80-6702307 | 80-6702307 | Упор | |
| 70-3503080 | 70-3503080 | Тяга тормоза | |
| 1 | М12х1,25-6Н.04.019 | Гайка | |
| 2 | 70-3503018 | Шайба | |
| 3 | 70-3503019 | Болт | |
| 4 | 50-1605152 | Пружина | |
| 5 | 80-3503158-А | Чехол | |
| 6 | М12-6gх30.88.35.019 | Болт | |
| 7 | 12.ОТ | Шайба | |
| 8 | 1221М-3503015 | Валик | |
| 9 | М12-6gх35.88.35.019 | Болт | |
| 10 | 1221М-3503016-01 | Втулка | |
| 11 | 70-3503017-А | Рычаг | |
| 12 | СШ-611 | Шпонка | |
| 13 | 50-3503071 | Шайба | |
| 14 | 80-3503120 | Рычаг | |
| 15 | 80-3503140 | Педаль | |
| 16 | 80-3503130 | Педаль | |
| 17 | 80М-3503110 | Рычаг | |
| 18 | 1221М-3503016 | Втулка | |
| 21 | 5х36.019 | Шплинт | |
| 22 | 70-3503045 | Удлинитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
