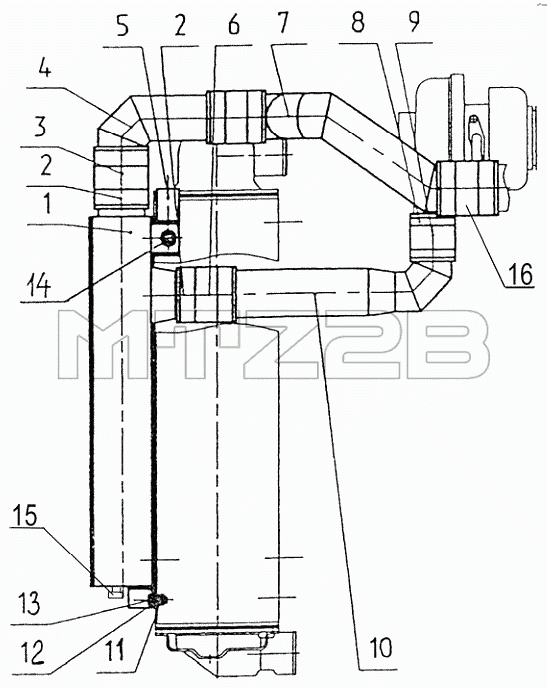

Каталог запасных частей к технике: МТЗ 1220.5. Установка охладителя
1
2
2
2
3
3
3
3
4
5
6
6
6
6
7
8
8
9
9
9
10
11
12
13
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-1317010 | 1025-1317010 | Установка охладителя наддувочного воздуха | |
| 1 | 1025-1317100 | Охладитель наддувочного воздуха | |
| 2 | 60-80/12-C7W1 | Хомут с червячной резьбой 60-80/12 | |
| 2 | 60-80/1271 | Хомут с червячной резьбой 60-80/12 | |
| 3 | 60-80-С | Патрубок силиконовый | |
| 3 | 978059079 | Патрубок силиконовый | |
| 3 | PR001-60-80-PES | Патрубок термостойкий | |
| 3 | 270003151-А | Патрубок силиконовый | |
| 4 | 1025П-1317600 | Воздуховод | |
| 5 | 1025-1317735 | Кронштейн | |
| 6 | 270003151-В | Патрубок силиконовый 60x80 красный | |
| 6 | PR001-60-80-MA | Патрубок силиконовый 60x80 красный | |
| 6 | 978060082 | Патрубок силиконовый 60x80 красный | |
| 6 | 60-80-К | Патрубок силиконовый 60x80 красный | |
| 7 | 1025-1317610 | Воздухопровод | |
| 8 | 50-70/12-C7W1 | Хомут с червячной резьбой 50-70/12 | |
| 8 | 50-70/1271 | Хомут с червячной резьбой 50-70/12 | |
| 9 | 270003194-В | Патрубок силиконовый 50x100 красный | |
| 9 | PR001-50-100-MA | Патрубок термостойкий | |
| 9 | 50-100-К | Патрубок силиконовый 50x100 красный | |
| 10 | 1025П-1317620 | Воздуховод | |
| 11 | М8-6Н.6.019 | Гайка | |
| 12 | С8.01.019 | Шайба | |
| 13 | 8Т | Шайба | |
| 14 | M8-6gx25.88.35.019 | Болт | |
| 15 | КГ1/4dm.А12.019 | Пробка | |
| 16 | PR001-63-80-PES | Патрубок силиконовый 63x80 синий | |
| 16 | 270003191-А | Патрубок силиконовый 63x80 синий | |
| 16 | 63-80-С | Патрубок силиконовый 63x80 синий |
