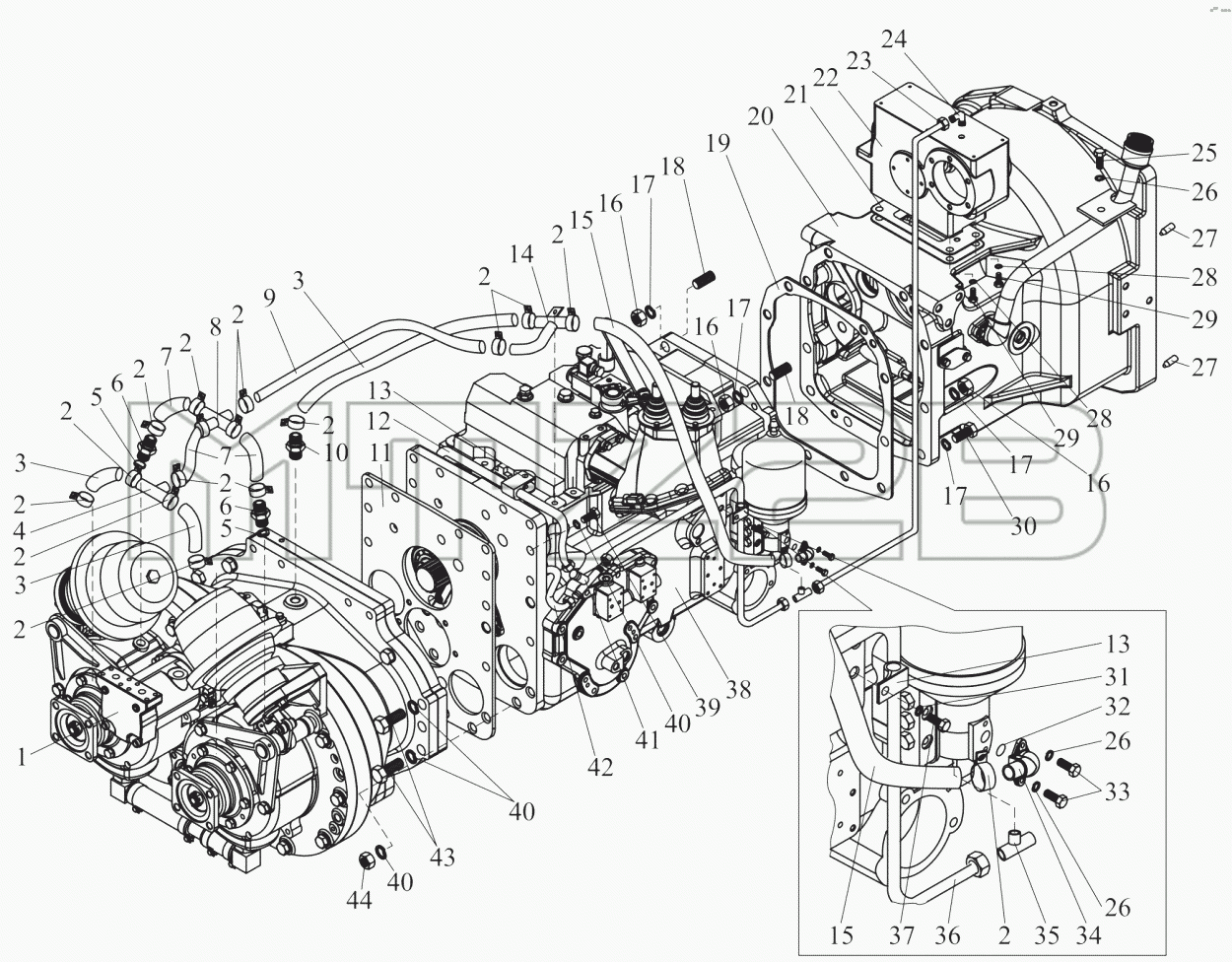

Каталог запасных частей к технике: МТЗ 1502. Блок трансмиссионный
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
13
14
15
15
16
16
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-0002000 | 1502-0002000 | Блок трансмиссионный | |
| 1 | 2103-3600050 | Механизм поворота | |
| 2 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО | |
| 3 | 2103-0002001-01 | Рукав | |
| 4 | 364-3500020 | Тройник | |
| 5 | 69423032 | Прокладка М20х26x1,5 | |
| 6 | 2103-3600290 | Штуцер | |
| 7 | 2103-0002001 | Рукав | |
| 8 | 2103-3600090 | Крестовина | |
| 9 | 2103-0002001-02 | Рукав | |
| 10 | 1221-2401060 | Штуцер | |
| 11 | 2022-2401017 | Прокладка | |
| 12 | 1802-3600220 | Маслопровод | |
| 13 | 70-4802043 | Кляммер | |
| 14 | 2103-3502050 | Тройник | |
| 15 | 2103-0002001-03 | Рукав | |
| 16 | ГайкаМ20-6Н.6.019 | Гайка | |
| 17 | 4598166072 | Шайба 20ОТ | |
| 18 | 80-1701525 | Шпилька | |
| 19 | 80-1701026 | Прокладка | |
| 20 | 1502-1600010 | Корпус сцепления | |
| 21 | 1802-4203026 | Прокладка | |
| 22 | 2103-4203010 | Редуктор | |
| 23 | 1802-4203050 | Маслопровод | |
| 24 | 86-1802088 | Угольник | |
| 25 | БолтМ8-6gx20.88.35.019 | Болт | |
| 26 | 4598166046 | Шайба 8Т | |
| 27 | 50-1601352 | Штифт | |
| 28 | 4598166069 | Шайба 14 ОТ | |
| 29 | БолтМ14x1,5-6gх45.88.35.019 | Болт М14x1,5-6gх45.88.35.019 | |
| 30 | БолтM20-6gx60.88.35.019 | Болт M20-6gx60.88.35.019 | |
| 31 | 4598166067 | Шайба 10ОТ | |
| 32 | Кольцо017-022-30-1-4 | Кольцо | |
| 33 | БолтM8-6gx30.88.35.019 | Болт M8-6gx30.88.35.019 | |
| 34 | 1221-2401005 | Патрубок | |
| 35 | 1221-2407288 | Тройник | |
| 36 | 1802-3600230 | Маслопровод | |
| 37 | БолтM10-6gx20.88.35.019 | Болт M10-6gx20.88.35.019 | |
| 38 | 1502-1700010 | Коробка передач | |
| 39 | 1221-2401011 | Болт | |
| 40 | 4598166071 | Шайба 180Т ОСТ 37.00.115-70 | |
| 41 | 1221-247288-02 | Тройник | |
| 42 | 1802-3600210 | Маслопровод | |
| 43 | 1802-1701526 | Болт | |
| 44 | ГайкаМ18-6Н.6.019 | Гайка М18-6Н.6.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
