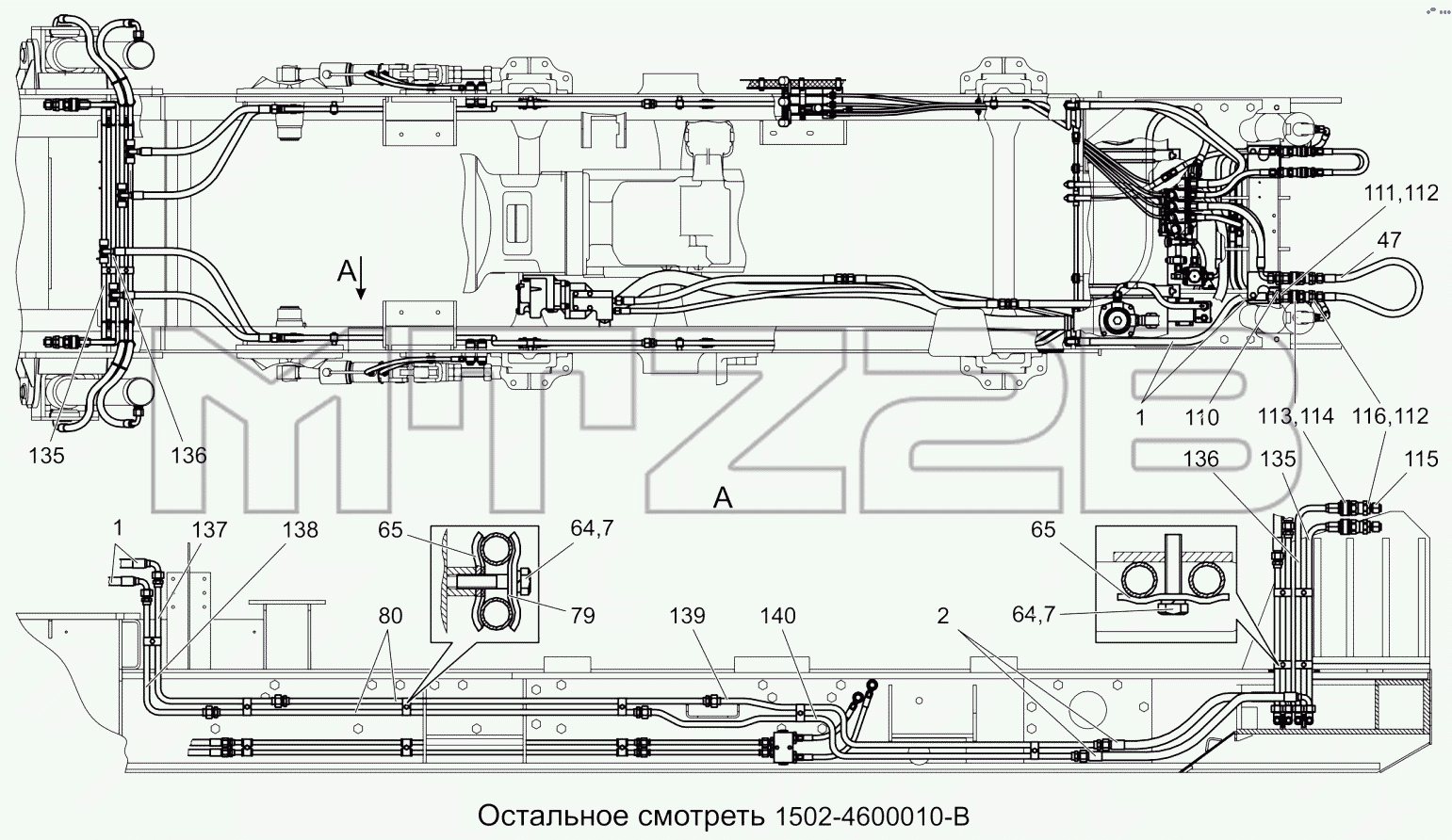

Каталог запасных частей к технике: МТЗ 1502. Гидросистема 1502-4600010-В-01
1502-4600010-В
1
1
2
7
7
47
64
64
65
65
79
80
110
111
112
112
113
114
115
116
135
135
136
136
137
138
139
140
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4600010-В-01 | 1502-4600010-В-01 | Гидросистема | |
| 1502-4600010-В | 1502-4600010-В | Гидросистема | |
| 1 | 952-4607140-07 | Рукав высокого давления | |
| 2 | 952-4607140-06 | Рукав высокого давления ф16х2 | |
| 7 | 4598166046 | Шайба 8Т | |
| 47 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. | |
| 64 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 | |
| 65 | 70-3407146 | Планка | |
| 79 | 1502-4600016 | Прокладка | |
| 80 | 1502-4600075-Б | Трубопровод | |
| 110 | 406-4600031 | Гайка | |
| 111 | 406-4600052 | Переходник | |
| 112 | Кольцо021-025-25-1-4 | Кольцо | |
| 113 | НР12-5-Х0001С2 | Муфта | |
| 114 | НР12-4М-Х0001А0 | Штекер | |
| 115 | 406-4600545 | Заглушка | |
| 116 | 406-4600051 | Переходник | |
| 135 | 1502-4600455 | Трубопровод | |
| 136 | 1502-4600460 | Трубопровод | |
| 137 | 1502-4600425-01 | Трубопровод | |
| 138 | 1502-4600430-01 | Трубопровод | |
| 139 | 1502-4600435-01 | Трубопровод | |
| 140 | 1502-4600440-01 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
