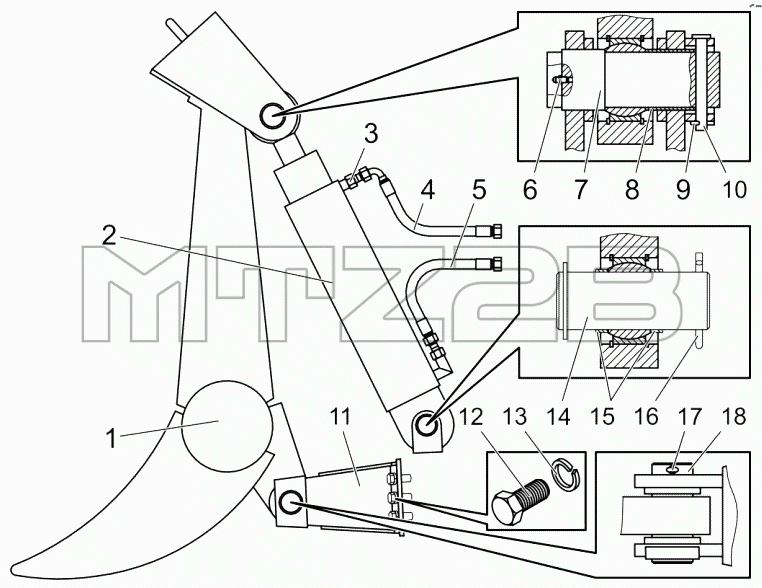

Каталог запасных частей к технике: МТЗ 1502. Корчеватель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4607300 | 1502-4607300 | Корчеватель | |
| 1502-4607390КМЧ | 1502-4607390КМЧ | Комплект монтажных частей | |
| 1 | МП-18.06.00.000 | Орган корчевательный | |
| 2 | УГЦ140.003.000-02 | Гидроцилиндр | |
| 3 | 1502-4600320 | Патрубок | |
| 4 | 952-4607140-02 | Рукав | |
| 5 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. | |
| 6 | Масленка1.2Ц6 | Масленка 1.2 Ц6 | |
| 7 | МП-7А.00.00.027 | Палец | |
| 8 | МП-7А.00.00.028 | Втулка | |
| 9 | Шплинт4x25.019 | Шплинт | |
| 10 | МП-7А.26.00.000 | Ось в сборе | |
| 11 | 1502-4607320 | Опора | |
| 12 | БолтМ20-6gx50.88.35.019 | Болт М20-6gx50.88.35.019 | |
| 13 | Шайба20.ОТ | Шайба | |
| 14 | 1502-4607365 | Палец | |
| 15 | 1502-4607368 | Втулка | |
| 16 | Шплинт8x80.019 | Шплинт 8x80.019 | |
| 17 | Шплинт4x25.019 | Шплинт | |
| 18 | 1502-4607360 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
