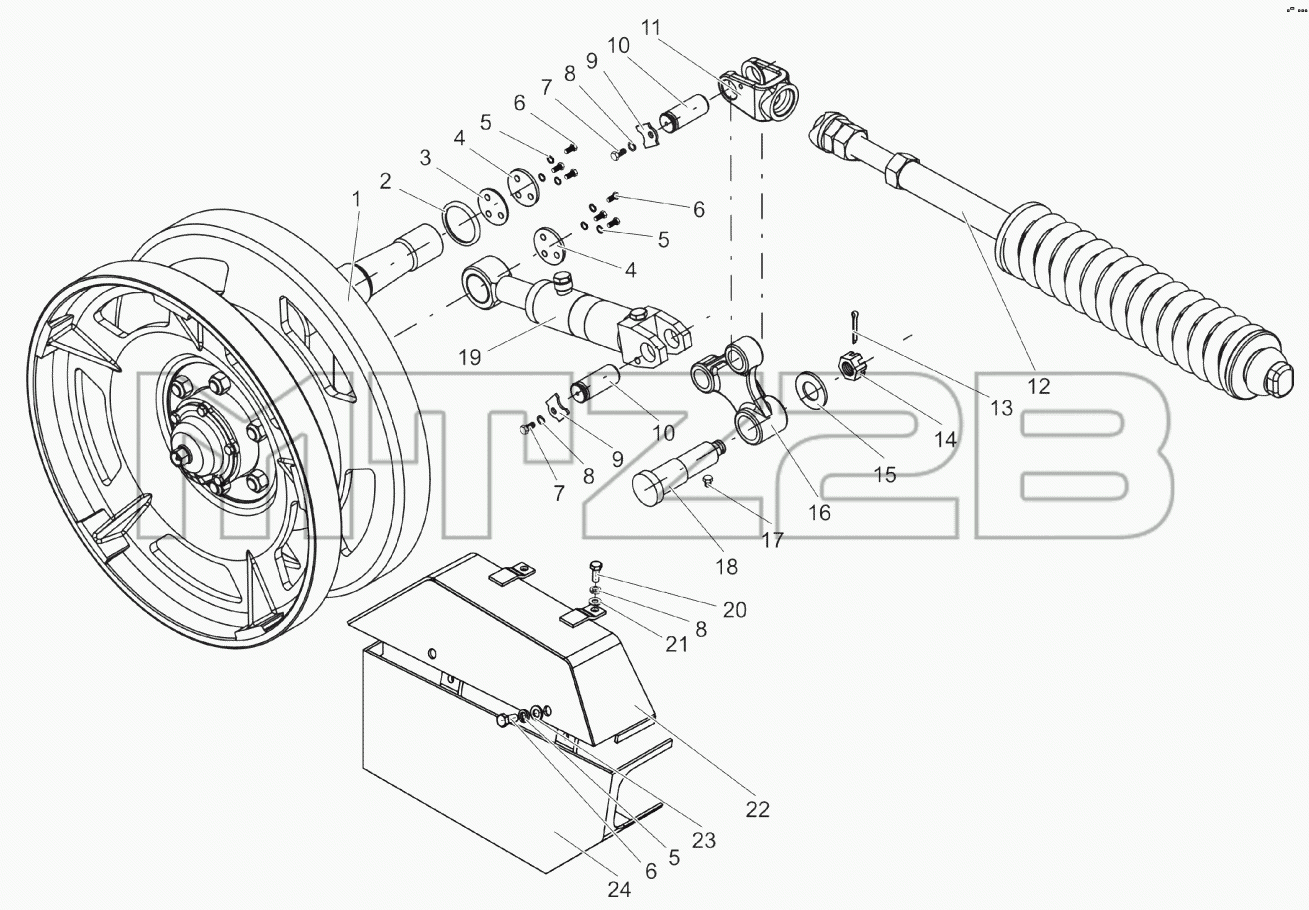

Каталог запасных частей к технике: МТЗ 1502. Механизм натяжения гусеницы
1
2
3
4
4
5
5
5
6
6
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-3211010-А2 | 1502-3211010-А2 | Механизм натяжения гусеницы | |
| 1502-3211010-А2-01 | 1502-3211010-А2-01 | Механизм натяжения гусеницы | |
| 1502-3211120 | 1502-3211120 | Кожух | |
| 1502-3211120-01 | 1502-3211120-01 | Кожух | |
| 1 | 1502-3211030-А1 | Колесо направляющее | |
| 2 | 1802-3211021 | Кольцо | |
| 3 | 1802-3211018 | Прокладка | |
| 4 | 1802-3211017 | Шайба упорная | |
| 5 | 4598166068 | Шайба 12ОТ | |
| 6 | БолтM12-6gx25.88.35.019 | Болт | |
| 7 | БолтM10-6gx16.88.35.019 | Болт M10-6gx16.88.35.019 | |
| 8 | 4598166067 | Шайба 10ОТ | |
| 9 | 1802-3211014 | Планка | |
| 10 | 1802-3211016 | Палец | |
| 11 | 1802-3211011-Б | Вилка | |
| 12 | 1502-3211085 | Амортизатор | |
| 13 | Шплинт5x36.019 | Шплинт | |
| 14 | ГайкаМ24x2-6H.04.019 | Гайка М24x2-6H.04.019 | |
| 15 | ШайбаС24.01.019 | Шайба С24.01.019 | |
| 16 | 2103-3211013 | Звено промежуточное | |
| 16 | 2103-3211013-01 | Звено промежуточное | |
| 17 | 1802-3211012 | Сухарь | |
| 18 | 1802-3211015 | Ось звена | |
| 19 | ГВАЯ002-00.000-01 | Гидроцилиндр | |
| 20 | БолтM10-6gx25.88.35.019 | Болт M10-6gx25.88.35.019 | |
| 21 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 22 | 1502-3211130 | Кожух верхний | |
| 22 | 1502-3211130-01 | Кожух верхний | |
| 23 | ШайбаС12.01.019 | Шайба | |
| 24 | 1502-3211140 | Кожух нижний | |
| 24 | 1502-3211140-01 | Кожух нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
