Каталог запасных частей к технике: МТЗ 1502. Охлаждение наддувочного воздуха
1
2
3
3
3
3
4
4
5
5
6
7
8
8
8
9
9
9
10
11
12
13
14
14
15
16
17
18
19
19
20

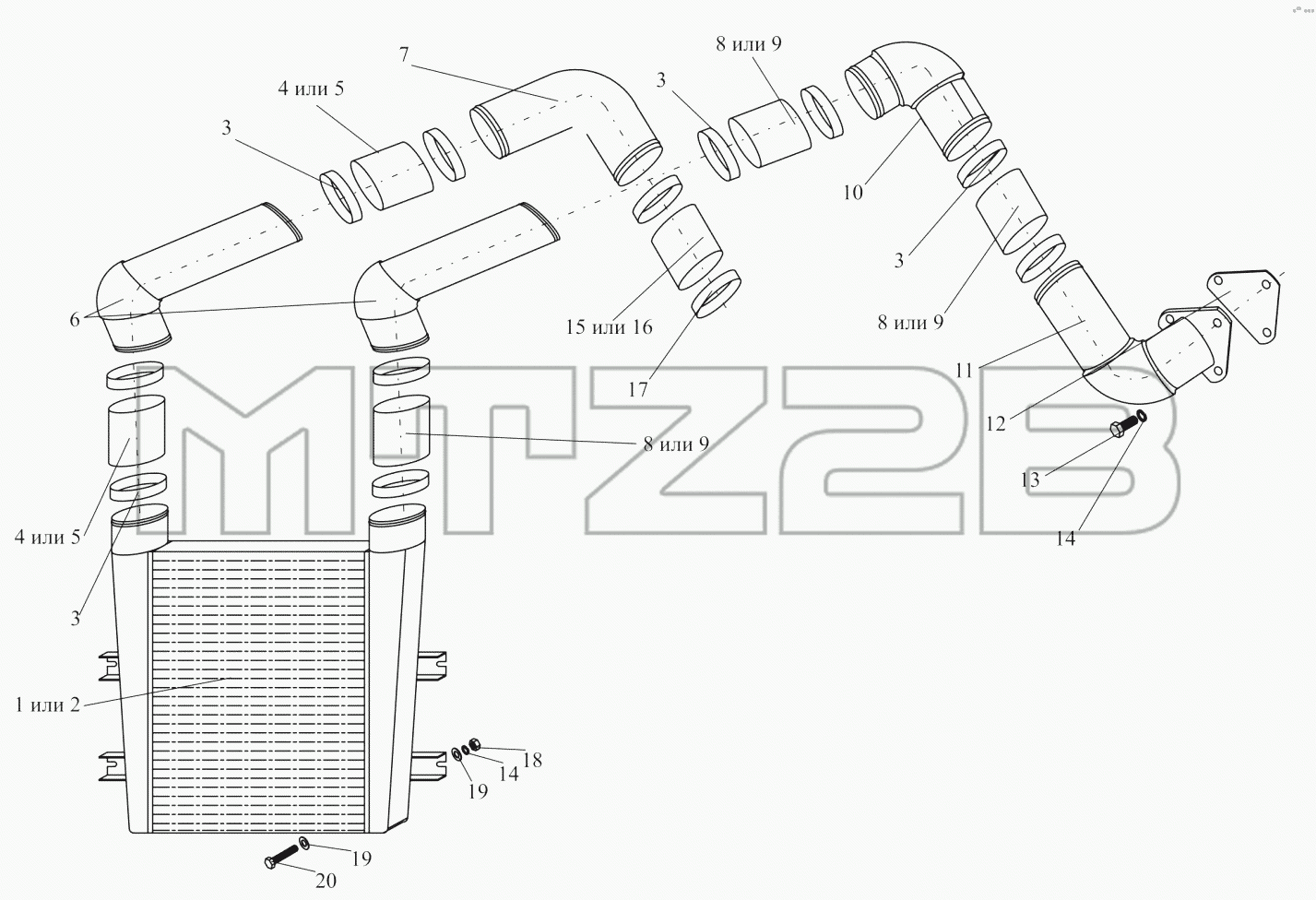

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1317010 | 1502-1317010 | Охлаждение наддувочного воздуха | |
| 1 | 1502-1317100 | Охладитель наддувочного воздуха | |
| 2 | 1502-1317100-А | Охладитель наддувочного воздуха | |
| 3 | GBS82/25W2 | Хомут «Norma» | |
| 4 | 1317.01 | Патрубок силиконовый | |
| 5 | PR001-75-100-MA | Патрубок термостойкий | |
| 6 | 1502-1317600 | Трубопровод | |
| 7 | 245-1008311 | Патрубок | |
| 8 | 1317.02 | Патрубок силиконовый | |
| 9 | PR001-75-100-PES | Патрубок термостойкий | |
| 10 | 1502-1317610 | Трубопровод | |
| 11 | 1502-1317620 | Трубопровод | |
| 12 | 2022-1317631 | Прокладка | |
| 13 | БолтM8-6gx16.88.35.019 | Болт M8-6gx16.88.35.019 | |
| 14 | 4598166046 | Шайба 8Т | |
| 15 | 1317.09 | Патрубок силиконовый 50x100 красный | |
| 16 | PR001-50-100-MA | Патрубок термостойкий | |
| 17 | 50-70/971 | Хомут/С1аmр NORМА ТОRRО | |
| 18 | ГайкаМ8-6Н.6.019 | Гайка | |
| 19 | ШайбаС8.01.019 | Шайба | |
| 20 | БолтM8-6gx25.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
