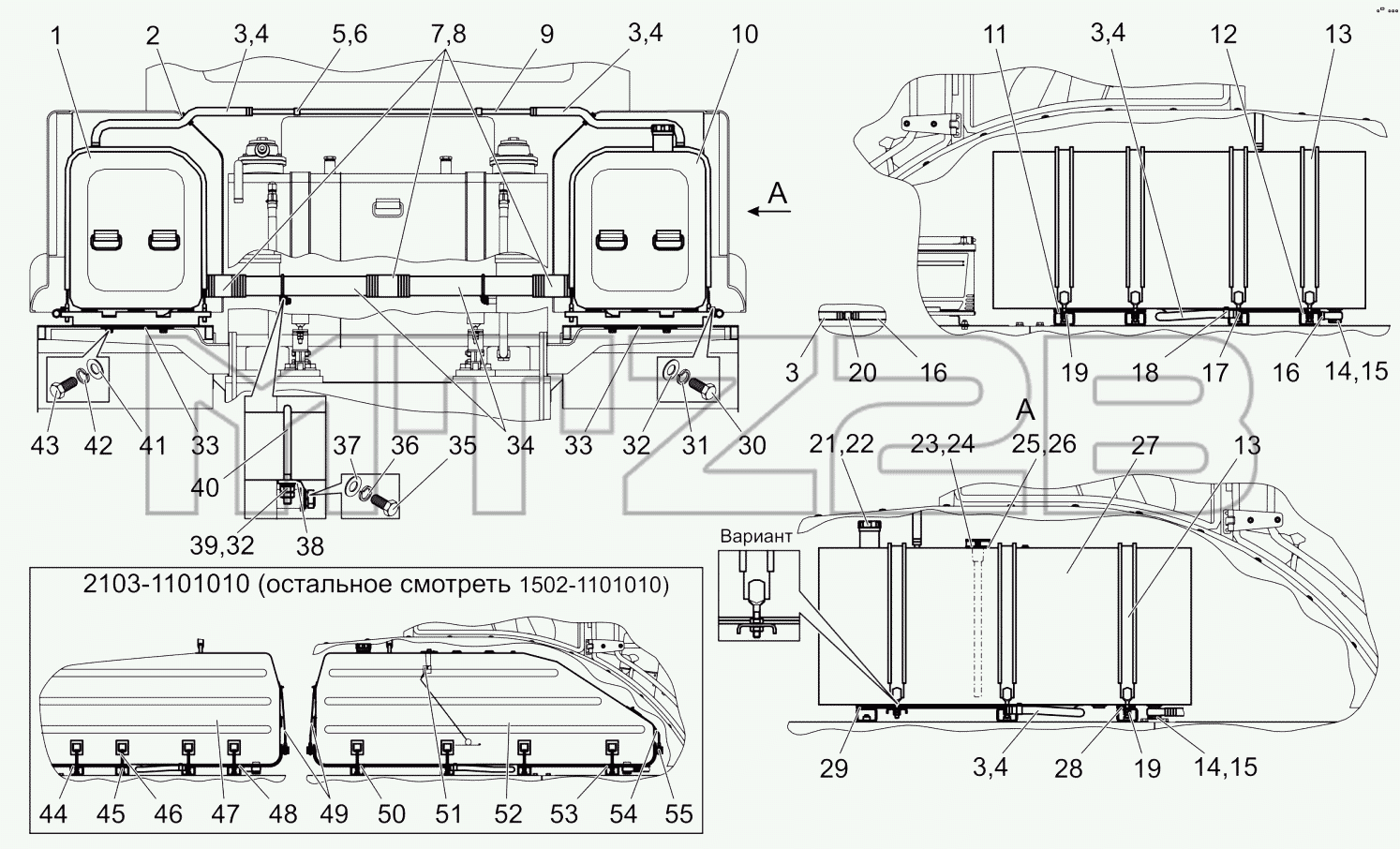

Каталог запасных частей к технике: МТЗ 1502. Система топливная
1502-1101010
2103-1101010
1
2
3
3
3
3
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1101010 | 1502-1101010 | Система топливная | |
| 2103-1101010 | 2103-1101010 | Система топливная | |
| 1 | 1502-1101040 | Бак топливный левый | |
| 2 | 354-3703012 | Втулка | |
| 3 | 2103-1101016-02 | Рукав | |
| 4 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО | |
| 5 | ПР-32-01 | Уплотнитель | |
| 6 | 52.98.710-07 | Хомут | |
| 7 | 2103-1101088 | Рукав | |
| 8 | 50-70/971 | Хомут/С1аmр NORМА ТОRRО | |
| 9 | 2102-1101011 | Трубка | |
| 10 | 1502-1101020 | Бак топливный правый | |
| 10 | 1502-1101020 | Бак топливный правый | |
| 11 | 1502-1101060 | Кронштейн левый передний | |
| 12 | 1502-1101065 | Кронштейн левый задний | |
| 13 | 1502-1101085 | Хомут | |
| 14 | 40-4607032 | Болт | |
| 15 | 40-4607038-А | Шайба | |
| 16 | 2103-1101120 | Топливопровод | |
| 17 | 2103-1101130 | Клапан сливной | |
| 18 | 52.98.710-10 | Хомутик | |
| 19 | ГайкаМ10-6Н.6.019 | Гайка | |
| 20 | 2103-1101140 | Тройник | |
| 21 | 082-1103010 | Пробка | |
| 22 | 36-1101070 | Цепочка | |
| 23 | ДУОТ.440Ч-01 | Датчик | |
| 24 | 200-3806026 | Прокладка | |
| 25 | ВинтВ.М5-6gх35.58.019 | Винт В.М5-6gх35.58.019 | |
| 26 | 80-1101067 | Шайба | |
| 27 | 1502-1101025 | Бак топливный правый | |
| 28 | 1502-1101050 | Кронштейн правый передний | |
| 29 | 1502-1101055 | Кронштейн правый задний | |
| 30 | БолтМ6-6gх14.88.35.019 | Болт | |
| 31 | 4598166045 | Шайба 6Т | |
| 32 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 33 | 2103-1101057 | Пластина | |
| 34 | 2103-1101018 | Труба | |
| 35 | БолтМ8-6gх20.88.35.019 | Болт | |
| 36 | 4598166046 | Шайба 8Т | |
| 37 | ШайбаС.8.01.019 | Шайба С.8.01.019 | |
| 38 | 2102-1101013 | Кронштейн | |
| 39 | ГайкаМ6-6Н.6.019 | Гайка | |
| 40 | 2102-1101014 | Скоба | |
| 41 | ШайбаС.12.01.019 | Шайба С.12.01.019 | |
| 42 | 4598166068 | Шайба 12ОТ | |
| 43 | БолтМ12-6gх30.88.35.019 | Болт | |
| 44 | 2103-1101060 | Кронштейн левый передний | |
| 45 | 2103-1101011 | Болт | |
| 46 | ГайкаМ8-6Н.6.019 | Гайка | |
| 47 | 2103-1101040 | Бак топливный левый | |
| 48 | 2103-1101065 | Кронштейн левый задний | |
| 49 | 2103-1101085 | Хомут | |
| 50 | 2103-1101050 | Кронштейн правый передний | |
| 51 | ДУМП-35М | Датчик указателя уровня топлива | |
| 52 | 2103-1101025-Б | Бак топливный правый | |
| 53 | 2103-1101055 | Кронштейн правый задний | |
| 54 | 2103-1101085-01 | Хомут | |
| 55 | ГайкаМ10-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
