Каталог запчастей МТЗ и ММЗ

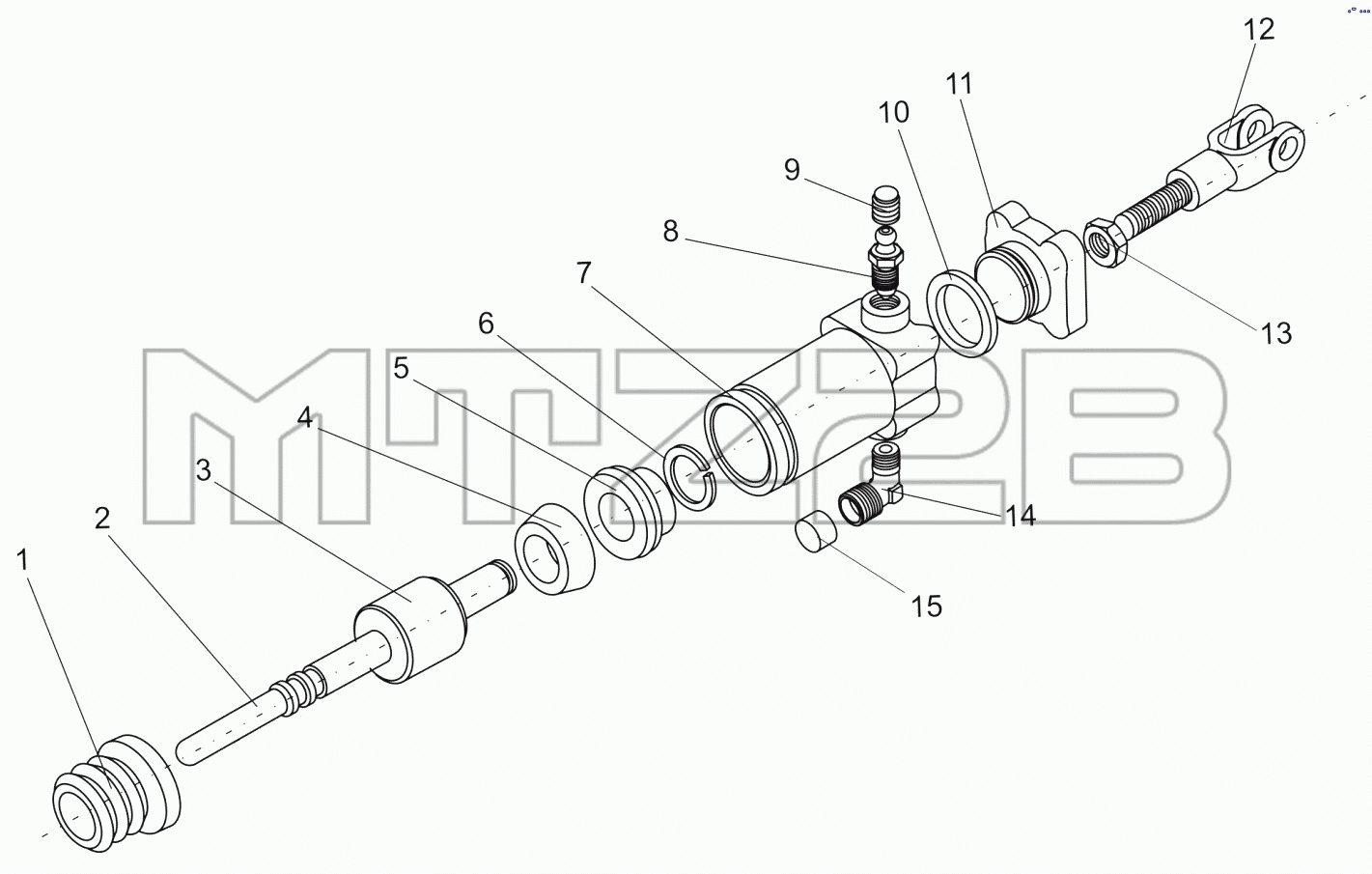

Каталог запасных частей к технике: МТЗ 1502. Цилиндр рабочий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523-1602550 | 1523-1602550 | Цилиндр рабочий | |
| 1221В-1602555 | 1221В-1602555 | Поршень | |
| 1 | 142-1602569 | Чехол | |
| 2 | 80В-1602557 | Шток | |
| 3 | 1221В-1602556 | Поршень | |
| 4 | МанжетаN14-102 | Манжета N14-102 | |
| 5 | 1221В-1602517-Б | Втулка распорная | |
| 6 | КольцоС13 | Кольцо С13 | |
| 7 | 1221В-1602551 | Корпус | |
| 8 | 142-1602371 | Клапан перепускной | |
| 9 | 142-1602377 | Колпачок | |
| 10 | Кольцо027-031-25-2-6 | Кольцо 027-031-25-2-6 | |
| 11 | 1221В-1602561 | Крышка | |
| 12 | 1523-1602566 | Опора | |
| 13 | ГайкаМ10-6Н.6.019 | Гайка | |
| 14 | 822-3503037 | Угольник ввертной | |
| 15 | Р75-090А | Заглушка (технологическая) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
