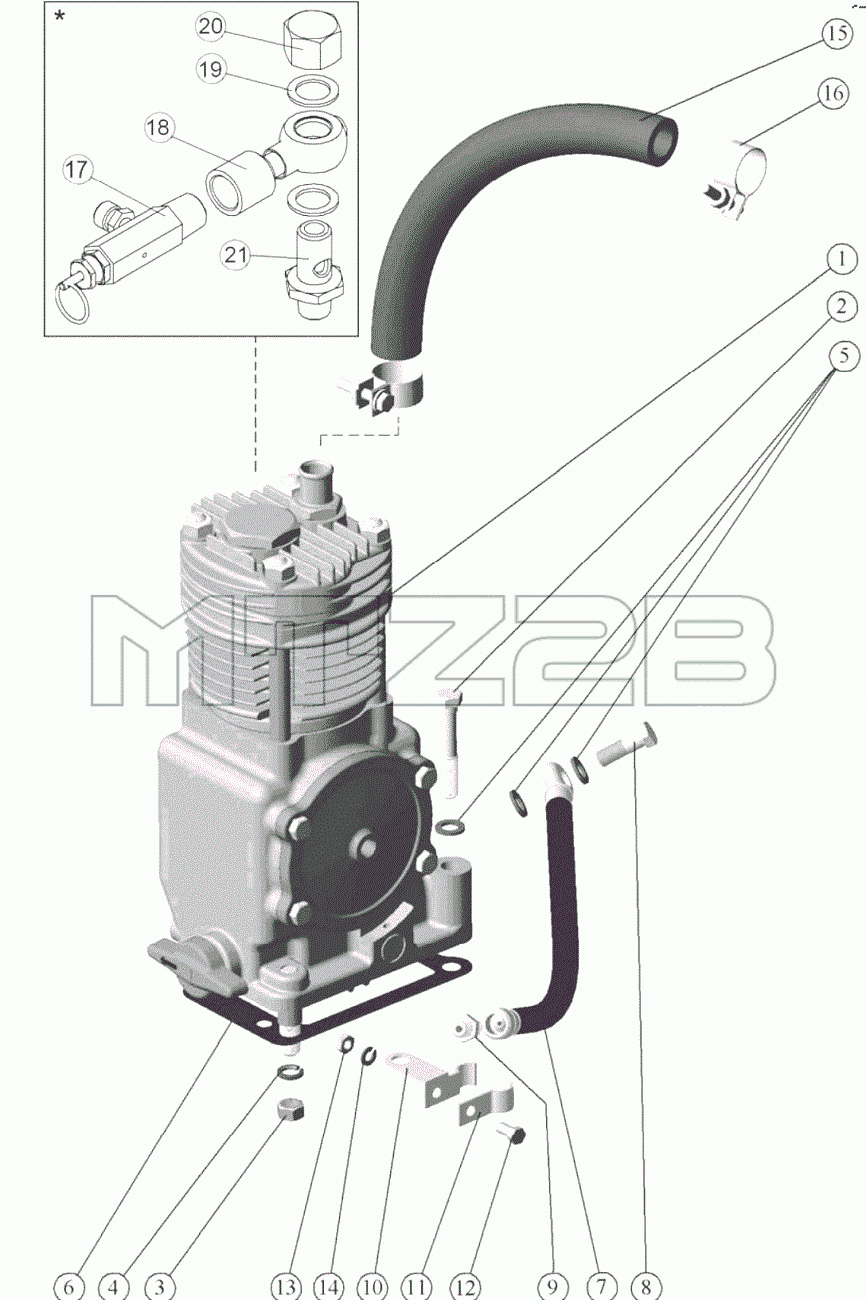

Каталог запасных частей к технике: МТЗ 1523.5. Компрессор
240-3509030-A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-3509030-A | 240-3509030-A | Установка пневмокомпрессора | |
| 1 | А29.05.000-БЗА | Пневмокомпрессор | |
| 2 | Болт М10-6дх45.88.35.019 | Болт | |
| 3 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 4 | Шайба 10.65Г.06 | Шайба 10.65Г.06 | |
| 5 | 36-1104788 | Прокладка | |
| 6 | 240-3509037-А | Прокладка | |
| 7 | 240-3509150 | Маслопровод | |
| 8 | 36-1104787 | Болт | |
| 9 | 240-3509232 | Штуцер | |
| 10 | 240-3509158 | Хомут | |
| 11 | 240-3509159 | Скоба | |
| 12 | Болт М6-6дх16.88.35.019 | Болт | |
| 13 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | |
| 14 | Шайба 6.65Г.019 | Шайба | |
| 15 | РД 18-29-300-1,3 | Рукав-деталь | |
| 16 | ХС-26 | Хомут | |
| 17 | 80-3509010 | Клапан | |
| 18 | 920-3509020 | Угольник | |
| 19 | 40-4607038-А | Шайба | |
| 20 | 1025-3506623 | Гайка | |
| 21 | 1025-3506622 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
