Каталог запчастей МТЗ и ММЗ

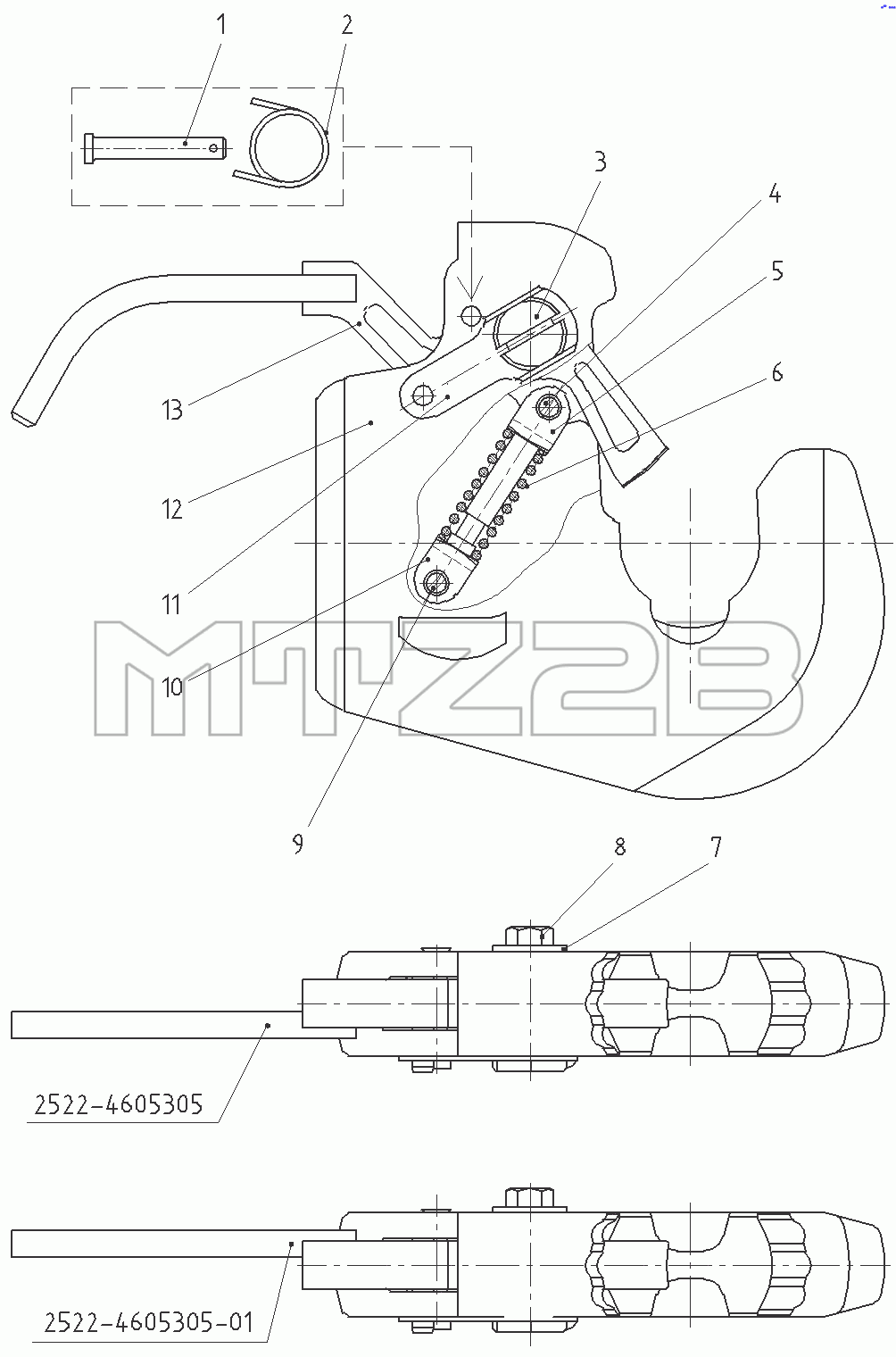

Каталог запасных частей к технике: МТЗ 1523.5. Захват 2522-4605300/-01 «МТЗ» 3кат.
1
2
3
4
5
6
7
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2522-4605053 | Палец | |
| 2 | А61.05.004 | Кольцо | |
| 3 | 2522-4605321 | Ось | |
| 4 | 2522-4605309 | Ось | |
| 5 | 2522-4605316 | Вилка | |
| 6 | 2522-4605308 | Пружина | |
| 7 | С12.01.019 | Шайба | |
| 8 | M12-6gx20.88.35.019 | Болт | |
| 9 | 2522-4605317 | Палец | |
| 10 | 2522-4605306 | Вилка | |
| 11 | 2522-4605320 | Стопор | |
| 12 | 2522-4605310 | Корпус захвата | |
| 13 | 2522-4605305 | Фиксатор | |
| 13 | 2522-4605305-01 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
