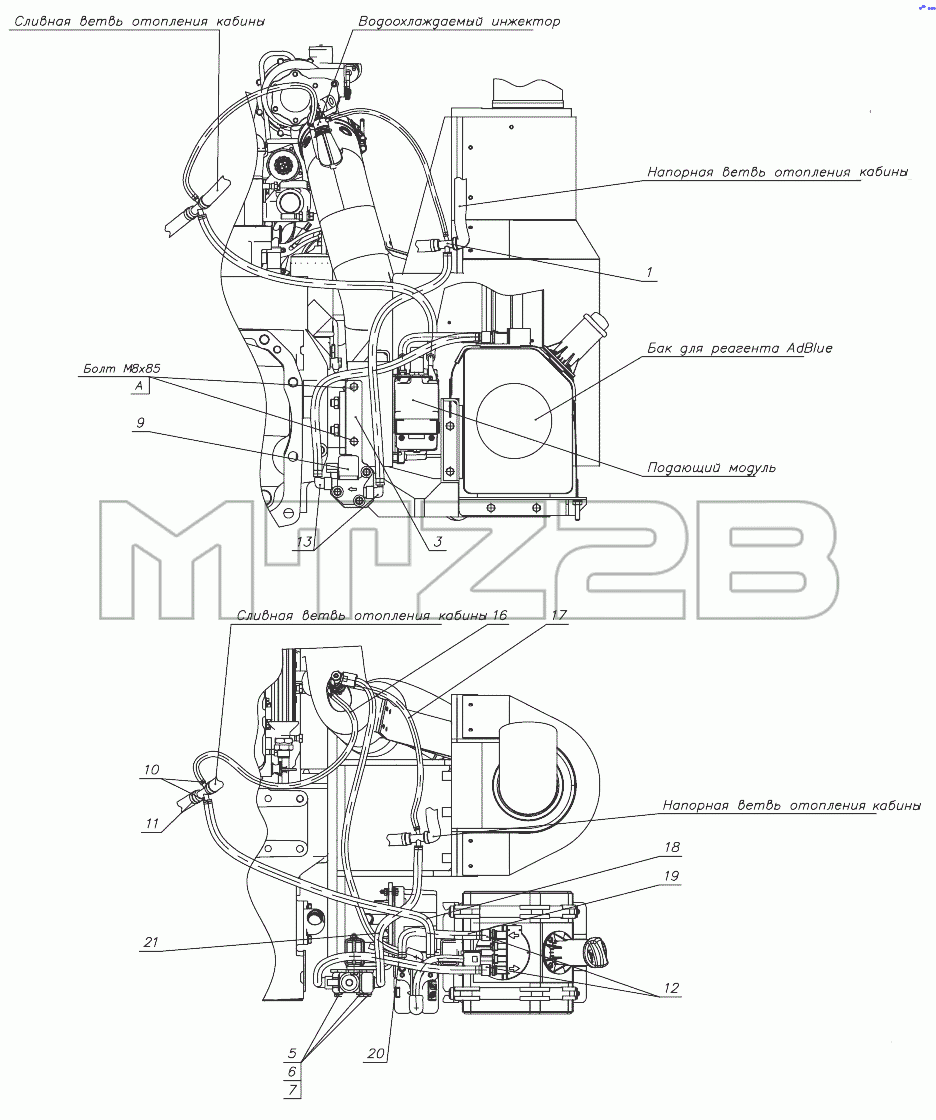

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Система подогрева бака
1
3
5
6
7
9
10
11
12
13
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221.5Р-1209010 | 1221.5Р-1209010 | Система подогрева бака | |
| 1 | 1220.5Р-1209020 | Угольник | |
| 3 | 2022.5-1209011-Б | Кронштейн | |
| 5 | Болт М8-6дх65.88.35.019 | Болт | |
| 6 | Шайба С.8.01.019 | Шайба | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 9 | 4460913070 | Клапан ОЖ | |
| 10 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 11 | 5000.01 | Хомут | |
| 12 | NW8-10-0 | Фитинг | |
| 13 | NW12-10-90 | Фитинг | |
| 16 | Рукав 6х14-1,6 | Рукав | |
| 17 | Рукав 6х14-1,6 | Рукав | |
| 18 | Рукав 10х18,5-1,6 | Рукав | |
| 19 | Рукав 10х18,5-1,6 | Рукав | |
| 20 | Рукав 10х18,5-1,6 | Рукав | |
| 21 | Рукав 10х18,5-1,6 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
