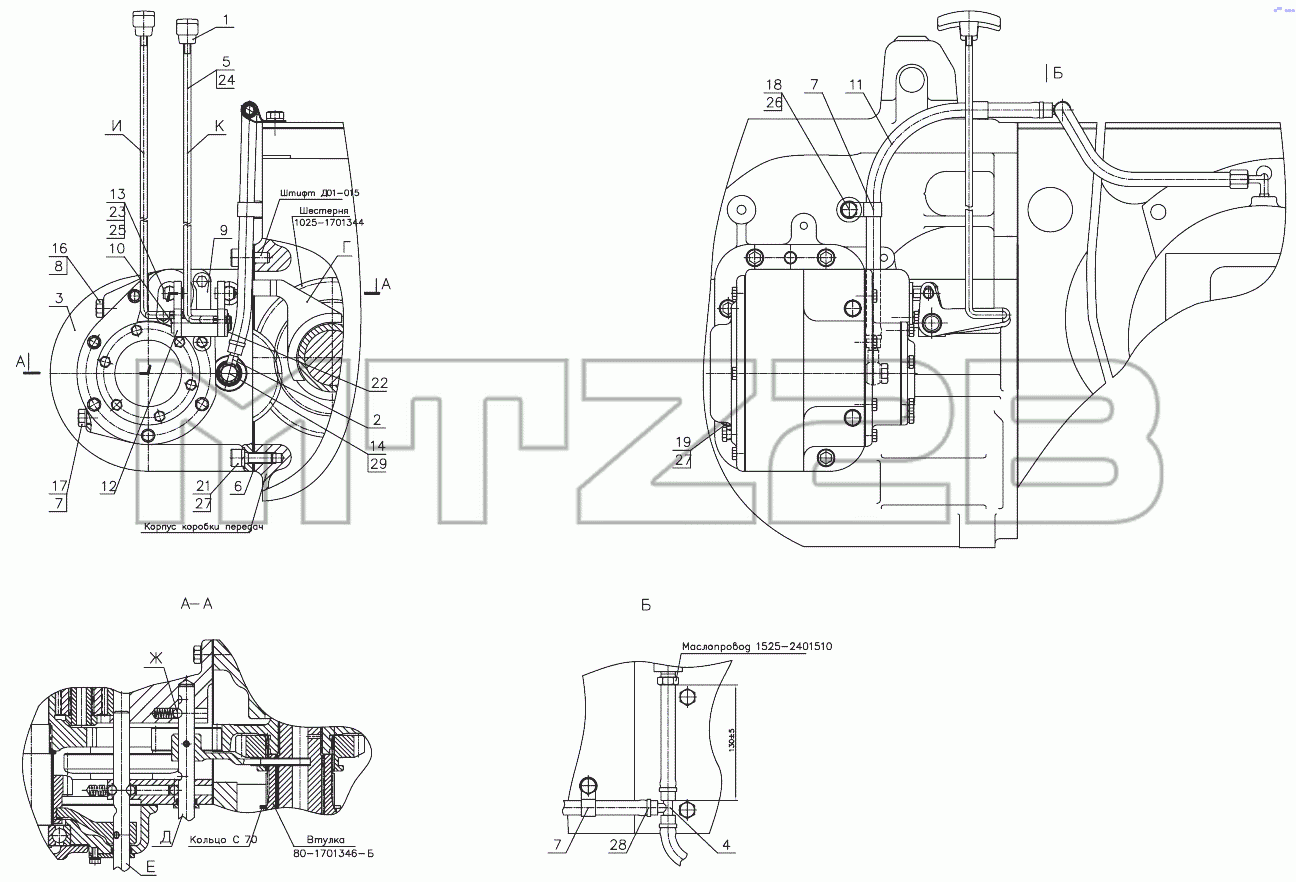

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Установка ходоуменьшителя
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
16
17
18
19
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523-1706000 | 1523-1706000 | Установка ходоуменьшителя | |
| 1 | 50-1310136-А | Рукоятка | |
| 2 | Ф80-3407720 | Маслопровод | |
| 3 | 1025-1706020 | Ходоуменьшитель | |
| 4 | 3022-4607120 | Тройник | |
| 5 | 1523-1716001 | Тяга | |
| 6 | 50-1701456-А | Прокладка | |
| 7 | 70-4802043 | Кляммер | |
| 8 | 85-1702051 | Шайба | |
| 9 | 1025-1716011 | Кронштейн | |
| 10 | 1025-1716012 | Палец | |
| 11 | 1221 В-4216014 | Рукав | |
| 12 | 2022-1716013 | Рычаг | |
| 13 | 2022-1716016 | Палец | |
| 14 | Д18-051 | Болт | |
| 16 | Болт М12-6дх180.58.019 | Болт | |
| 17 | Болт М12-6дх200.58.019 | Болт | |
| 18 | Болт М10-6дх25.88.35.019 | Болт | |
| 19 | Болт М12-6дх35.88.35.019 | Болт | |
| 21 | Винт М12-6дх35.88.35.019 | Болт | |
| 22 | Кольцо С16 | Кольцо | |
| 23 | Шплинт 2х12.019 | Шплинт | |
| 24 | Шплинт 3,2х18.019 | Шплинт | |
| 25 | Шайба С.8.01.019 | Шайба | |
| 26 | Шайба 10.ОТ | Шайба | |
| 27 | Шайба 12.ОТ | Шайба | |
| 28 | 5000.01 | Хомут | |
| 29 | 4600.18 | Шайба РМ14 |
