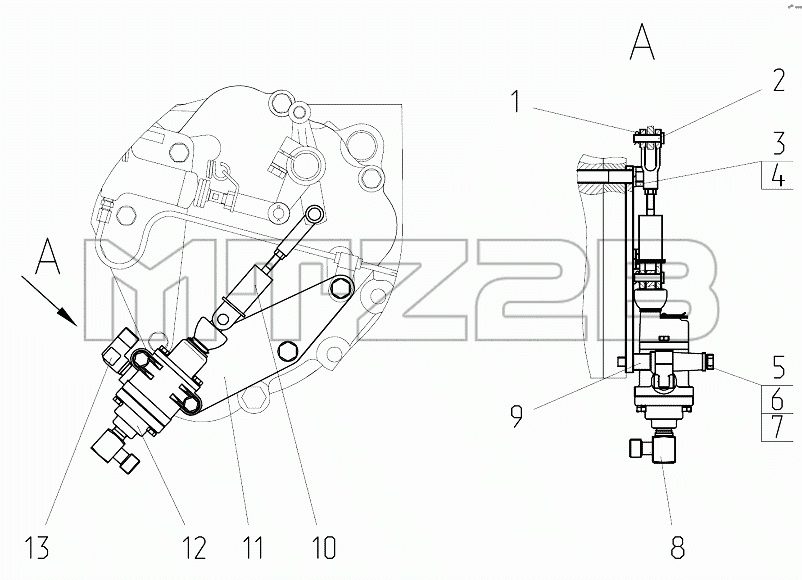

Каталог запасных частей к технике: МТЗ 2122.3/2122.4. Кран тормозной 2422.6-3514005
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2422.6-3514005 | 2422.6-3514005 | Кран тормозной | |
| 1 | Шплинт3,2х18.019 | Шплинт | |
| 2 | Палец8х30 | Палец | |
| 3 | 2022-3502009-01 | Болт | |
| 4 | Шайба14.ОТ | Шайба | |
| 5 | БолтМ10-6gх100.58.019 | Болт | |
| 6 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 7 | Шайба10.ОТ | Шайба | |
| 8 | 921-3514030 | Тройник | |
| 9 | 85-3514012 | Бобышка | |
| 10 | 2022-3514010 | Тяга | |
| 11 | 2022-3514021 | Кронштейн | |
| 12 | 3514.000 | Кран тормозной | |
| 13 | 1522-3514033 | Угольник |
