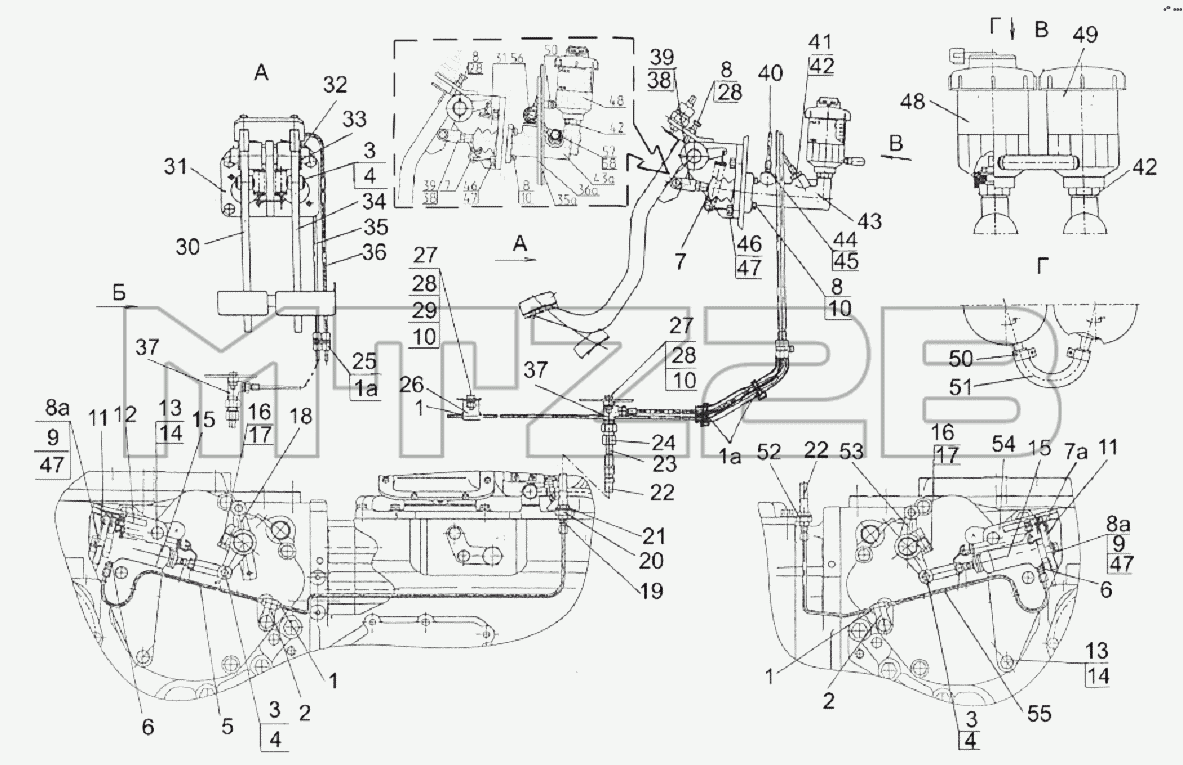

Каталог запасных частей к технике: МТЗ 2122.3/2122.4. Управление тормозами
1
1
1
1а
1а
2
2
3
3
3
4
4
4
5
6
6
7
7
7а
8
8
8
8
8а
8а
9
9
10
10
10
10
11
11
12
13
13
14
14
15
15
15
15
16
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
27
28
28
28
28
29
30
31
31
32
33
34
35
36
35а
36а
37
37
38
38
39
39
40
41
42
42
42
42
42
43
43а
43а
43а
44
45
46
46
47
47
47
47
48
48
49
50
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-3503700-01 | 2022-3503700-01 | Управление тормозами | |
| 2022-3503600 | 2022-3503600 | Управление тормозами | |
| 1 | 1522-2407317 | Трубка | |
| 1а | 1522-3503703 | Трубка | |
| 2 | 70-4802045 | Кляммер | |
| 3 | 3,2х18 | Шплинт | |
| 4 | 12х32 | Палец | |
| 5 | 2022-3503270 | Трубопровод | |
| 6 | 80-1701549 | Штуцер | |
| 7 | 70-4616033 | Пружина | |
| 7а | 50-1310158-Б | Пружина | |
| 8 | М8х35 | Болт | |
| 8а | М10х30 | Болт | |
| 9 | ШЧ10 | Шайба | |
| 10 | ШП8 | Шайба | |
| 11 | 923-1602116 | Ушко | |
| 12 | 2022-3503030-Б-01 | Кронштейн правый | |
| 13 | 2022-3502009-01 | Болт | |
| 14 | ШП14 | Шайба | |
| 15 | 822-1602550-Б-01 | Цилиндр рабочий | |
| 15 | 2022-3503550-01 | Цилиндр рабочий | |
| 16 | М12х35 | Болт | |
| 17 | ШП12 | Шайба | |
| 18 | 2022-3502045 | Рычаг | |
| 19 | 2022-3503082 | Переходник | |
| 20 | М16х1,5 | Гайка | |
| 21 | ШЧ16 | Шайба | |
| 22 | 923-3503200-01 | Рукав гибкий тормозов тип IV | |
| 22 | S7474422 | Шланг гидравлического привода тормозов | |
| 23 | 923-3503221 | Ниппель | |
| 24 | Д80-4607212 | Гайка | |
| 25 | 80-3723045 | Манжета | |
| 26 | 48-1104016 | Хомутик | |
| 27 | М8х25 | Болт | |
| 28 | М8 | Гайка | |
| 29 | ШЧ8 | Шайба | |
| 30 | 923-3503740 | Педаль левая | |
| 31 | 923-3503720 | Кронштейн | |
| 32 | 5х36 | Шплинт | |
| 33 | 50-3503071 | Шайба | |
| 34 | 923-3503730 | Педаль правая | |
| 35 | 1522-3503070 | Трубопровод | |
| 36 | 1522-3503080 | Трубопровод | |
| 35а | 2022-3503610 | Трубопровод | |
| 36а | 2022-3503620 | Трубопровод | |
| 37 | 822-3503105 | Угольник | |
| 38 | 822-3502203 | Вилка | |
| 39 | М10 | Гайка | |
| 40 | 822-3503100 | Трубопровод | |
| 41 | 822-3503083 | Штуцер | |
| 42 | Д18-055-А | Шайба | |
| 42 | Д18-055-А | Шайба | |
| 43 | S73067386 | Цилиндр «CARLISLE» | |
| 43а | С2602 | Цилиндр главный привода сцепления | |
| 43а | Т2629 | Цилиндр главный привода тормозов | |
| 44 | 822-3503084 | Штуцер | |
| 45 | 36-1104788 | Прокладка | |
| 46 | БолтМ10х25 | Болт | |
| 47 | ШайбаШП10 | Шайба ШП10 | |
| 48 | 822-3503090-01 | Бачок | |
| 49 | 822-3503090 | Бачок | |
| 50 | Хомут12-22 | Хомут | |
| 51 | 822-3503098 | Шланг | |
| 52 | 2022-3503261 | Пластина | |
| 53 | 2022-3502050 | Рычаг левый | |
| 54 | 2022-3503030-Б | Кронштейн левый | |
| 55 | 2022-3503280 | Трубопровод | |
| 56 | ФСПИ.306131.003 | Клапан в сборе | |
| 57 | 36-1104787 | Болт | |
| 58 | 36-1104788 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
