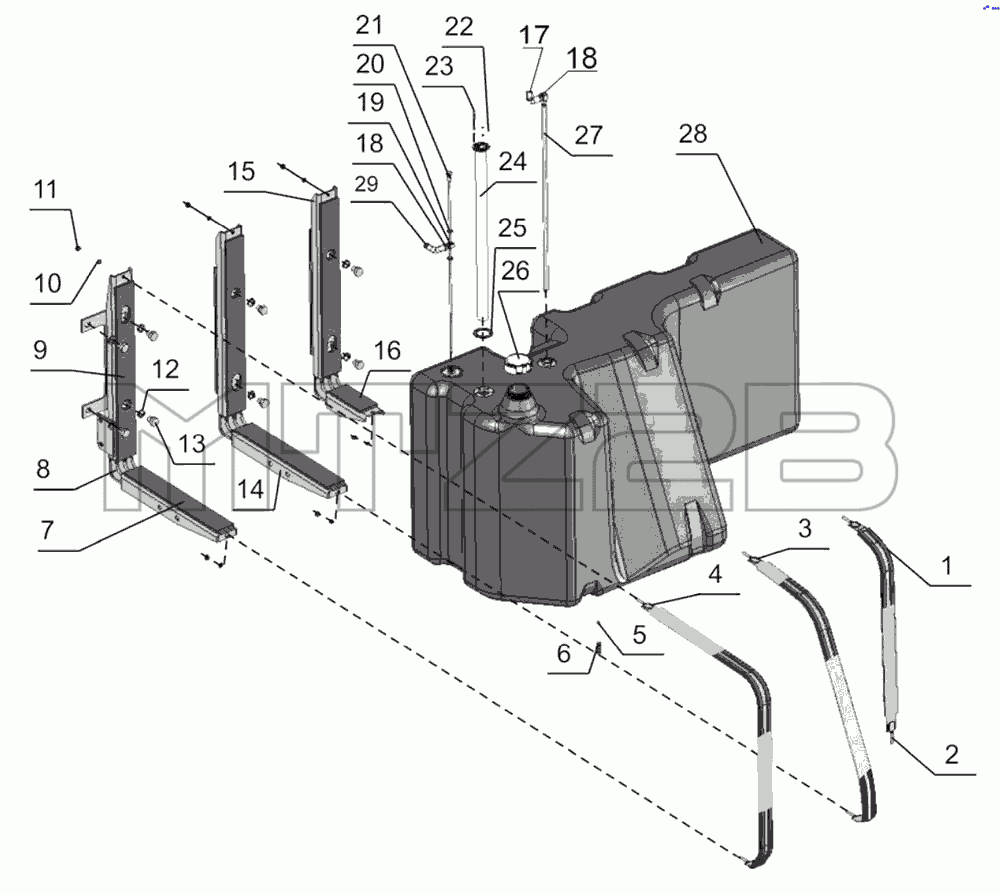

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Бак топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПР-43-03 | Уплотнитель | |
| 2 | 1221-1101590-03 | Хомут | |
| 3 | 1221-1101590-02 | Хомут | |
| 4 | 1221-1101590-01 | Хомут | |
| 5 | Шарик11,112-100 | Шарик | |
| 6 | 822-1101081 | Штуцер | |
| 7 | 2522-1101161-02 | Прокладка | |
| 8 | 2522-1101110 | Кронштейн | |
| 9 | 2522-1101161 | Прокладка | |
| 10 | Шайба10.ОТ | Шайба | |
| 11 | ГайкаМ10-6Н.6.019 | Гайка | |
| 12 | Шайба20.ОТ | Шайба | |
| 13 | БолтМ20-6gx45.88.35.019 | Болт М20-6gx45.88.35.019 | |
| 14 | 2522-1101130 | Кронштейн | |
| 15 | 2522-1101150 | Кронштейн | |
| 16 | 2522-1101161-03 | Прокладка | |
| 17 | 3022-1101002-01 | Топливопровод | |
| 18 | 16-25/9-C6W | Хомут «Норма» | |
| 19 | Ф80-3407720 | Маслопровод | |
| 20 | РМ-14 | Шайба | |
| 21 | 1221-1101530 | Топливозаборник | |
| 22 | 80-1101067 | Шайба | |
| 23 | ВинтВ.М5-6gx35.58.019 | Винт В.М5-6gx35.58.019 | |
| 24 | 3829.495 | Датчик объема топлива | |
| 25 | 200-3806026 | Прокладка | |
| 26 | 0179066N | Крышка | |
| 27 | 2522-1101370 | Топливозаборник | |
| 28 | 2522-1101510 | Бак | |
| 29 | 1221-2412026-06 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
