Каталог запчастей МТЗ и ММЗ
Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Электрооборудование по двигателю
1
2
2
3
3
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
9
10
11
12
12
12
13
13
13
13
14
15
16
16
16
16
17
18
19
20
21
21
21
21
21
21
21
22
23
24
24
24
25
26
27
28
29
30
30
31
32
33
34
35
49
50
51

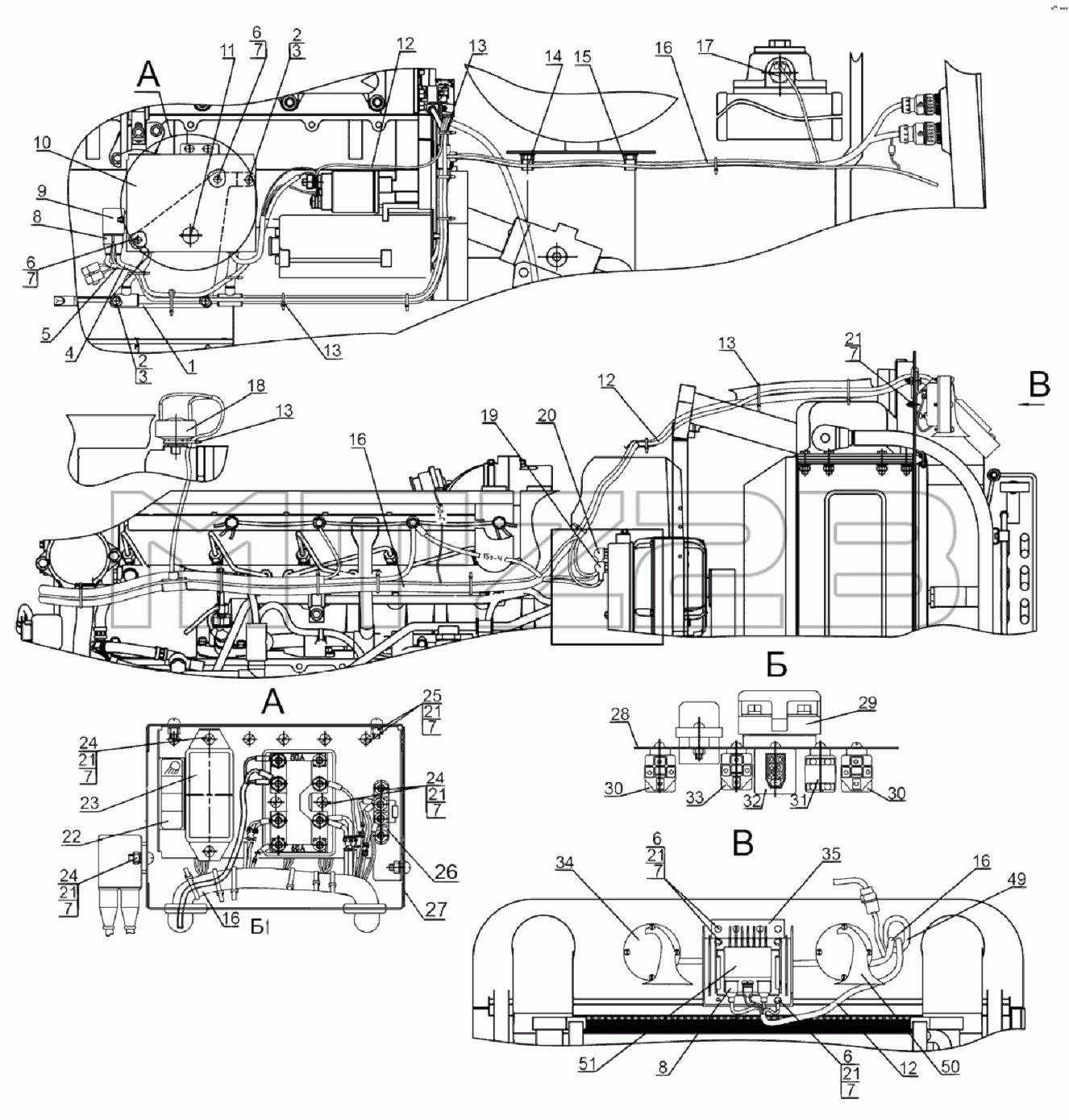

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2822ДЦ-3700030 | 2822ДЦ-3700030 | Электрооборудование двигателя | |
| 1 | 2822ДЦ-3747020 | Кронштейн | |
| 2 | БолтМ8-6gх14.88.35.019 | Болт | |
| 3 | Шайба8Т | Шайба 8Т | |
| 4 | Провод80-3724381 | Провод 80-3724381 | |
| 5 | 1222.4-3724380-А | Жгут | |
| 6 | БолтМ6-6gх16.88.35.019 | Болт | |
| 7 | Шайба6Т | Шайба | |
| 8 | 70-3723035 | Наконечник | |
| 9 | 3747.35 | Реле свечей накаливания | |
| 10 | 1522-3747013 | Крышка | |
| 11 | 80-3805065 | Винт | |
| 12 | Жгут2522-3724345-В | Жгут 2522-3724345-В | |
| 13 | 80-3723045-01 | Манжета | |
| 14 | 923-3723012 | Хомутик | |
| 15 | ПР-32-04 | Уплотнитель | |
| 16 | Жгут2822ДЦ-3724365 | Жгут 2822ДЦ-3724365 | |
| 17 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 18 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 19 | ТМ-59-6000-38 | Наконечник резиновый | |
| 20 | 54.24.445-Б | Наконечник | |
| 21 | ГайкаМ6-6Н.6.019 | Гайка | |
| 22 | 2022-3722011 | Табличка | |
| 23 | 3722.20 | Блок предохранителей | |
| 24 | ВинтВ.М6-6gх20.58.019 | Винт | |
| 25 | ВинтВ.М6-6gх10.58.019 | Винт В.М6-6gх10.58.019 | |
| 26 | 3741.25 | Сопротивление добавочное генератора | |
| 27 | 1522-3747010 | Коробка | |
| 28 | 1522-3747011 | Панель | |
| 29 | 3722.60 | Блок предохранителей | |
| 30 | 3747.50 | Реле на замыкание | |
| 31 | 3747.25 | Реле стартера | |
| 32 | 3741.10 | Блок свечей накаливания | |
| 33 | 3747.40 | Реле на размыкание | |
| 34 | 3721.15 | Сигнал звуковой рупорный низкотональный | |
| 35 | 950.3-8402039 | Кронштейн | |
| 49 | 50-4607064 | Втулка | |
| 50 | 3721.20 | Сигнал звуковой рупорный высокотональный | |
| 51 | 3759.10 | Преобразователь напряжения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
