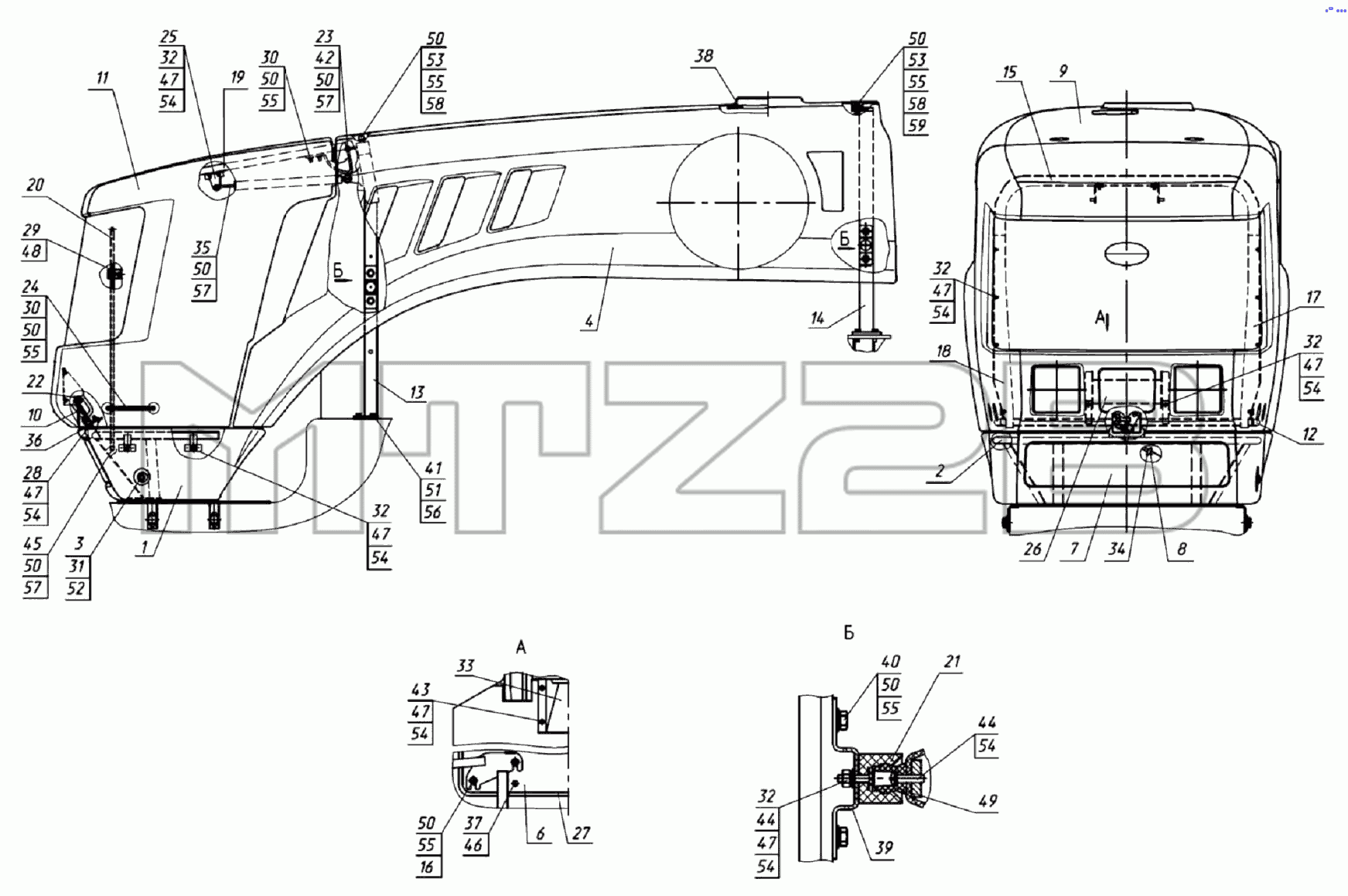

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Капот (вариант с выносом насоса-дозатора)
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
47
47
47
47
47
47
48
49
50
50
50
50
50
50
50
50
50
51
52
53
53
54
54
54
54
54
54
54
54
55
55
55
55
55
55
56
57
57
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3023.3-8400030 | Поддон | |
| 2 | 3023-8400040 | Рама | |
| 3 | 822-8400080-02 | Трос управления | |
| 4 | 3023-8402020 | Боковина | |
| 5 | 3023-8402020-01 | Боковина | |
| 6 | 3023-8402040 | Проставка | |
| 7 | 2523-8401088 | Решетка | |
| 8 | 70-4803023 | Муфта | |
| 9 | 3023-8402110 | Панель | |
| 10 | 80-8402410 | Замок | |
| 11 | 3023-8400015 | Маска | |
| 12 | 3023-8400045 | Кронштейн | |
| 13 | 2822ДЦ-8402060-Б | Рамка | |
| 14 | 2822ДЦ-8402070-Б | Опора | |
| 15 | 3023-8402230 | Кронштейн | |
| 16 | М8-6gх20.88.35.019 | Болт | |
| 17 | 3023-8402235 | Кронштейн | |
| 18 | 3023-8402235 | Кронштейн | |
| 19 | 3023-8402240 | Каркас | |
| 20 | 90-8400070-04 | Тяга | |
| 21 | 85-8402070 | Обойма | |
| 22 | 3023-8402420 | Скоба | |
| 23 | 2523-8402445 | Петля | |
| 24 | 921.3-8402250-А | Поручень | |
| 25 | 80-6708225-01 | Кронштейн | |
| 26 | 3023-8401122 | Решетка | |
| 27 | А37.08.037 | Уплотнитель | |
| 28 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 | |
| 29 | 3023-8400102 | Кронштейн | |
| 30 | М8-6Н.6.019 | Гайка | |
| 31 | М12х1.25-6Н.6.019 | Гайка | |
| 32 | М6-6Н.6.019 | Гайка | |
| 33 | 3023-8402051 | Коробка | |
| 34 | В.М5-6gх12.58.019 | Винт | |
| 35 | 11.5.6308010 | Пружина газовая | |
| 36 | А37.08.045 | Уплотнитель | |
| 37 | М10-6gх50.88.35.019 | Болт ГОСТ 7795-70 | |
| 38 | 2523-8402266-Б | Уплотнитель | |
| 39 | 2523-8400018 | Опора | |
| 40 | М8-6gх30.88.35.019 | Болт | |
| 41 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 42 | 923-8400031 | Ось | |
| 43 | М6-6gх20.88.35.019 | Болт | |
| 44 | В.М6-6gх25.58.019 | Винт | |
| 45 | 549А-1305044 | Кольцо | |
| 46 | М10-6Н.6.019 | Гайка | |
| 47 | С6.01.019 | Шайба | |
| 48 | 90-8400021 | Зажим | |
| 49 | 85-8402071 | Фиксатор | |
| 50 | С8.01.019 | Шайба | |
| 51 | С10.01.019 | Шайба | |
| 52 | С12.01.019 | Шайба | |
| 53 | А30.04.017-01 | Колпачок | |
| 54 | Шайба6Т | Шайба | |
| 55 | Шайба8Т | Шайба 8Т | |
| 56 | Шайба10.ОТ | Шайба | |
| 57 | Шплинт3.2х25.019 | Шплинт | |
| 58 | М8-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
