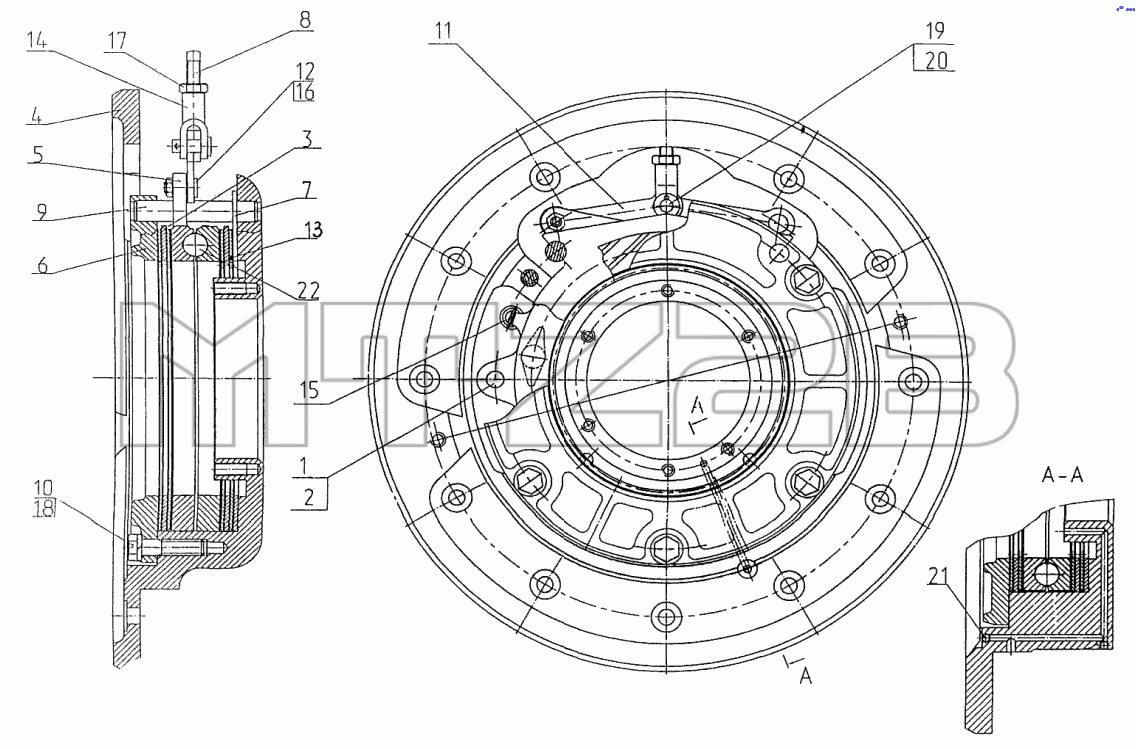

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Тормоз основной
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-3502010/010-01 | 2522-3502010/010-01 | Тормоз | |
| 2522-3502030-А | 2522-3502030-А | Диски нажимные | |
| 1 | 2522-3502032 | Палец | |
| 2 | 2522-3502033 | Гайка | |
| 3 | 2522-3502034 | Диск промежуточный | |
| 4 | 2522-3502035-01 | Корпус | |
| 4 | 2522-3502035 | Корпус | |
| 5 | 2522-3502036-Б | Диск нажимной | |
| 6 | 2522-3502037 | Крышка | |
| 7 | 2522-3502038 | Диск опорный | |
| 8 | 2522-3502039 | Тяга | |
| 9 | 2522-3502041 | Палец | |
| 10 | 2522-3502042 | Болт | |
| 11 | 2522-3502196 | Тяга | |
| 12 | 2522-3502198 | Палец | |
| 13 | 2522-3502015/-01 | Диск | |
| 14 | 50-3502203-01 | Вилка | |
| 15 | 77.38.163 | Пружина | |
| 16 | ГайкаМ10-6Н.6.019 | Гайка | |
| 17 | ГайкаМ12х1,25-6Н.04.019 | Гайка | |
| 18 | Шайба16.ОТ | Шайба | |
| 19 | Шплинт3,2х18.019 | Шплинт | |
| 20 | Палец12х32.019 | Палец 12х32.019 | |
| 21 | Шарик7,144-60 | Шарик | |
| 22 | ШарикБ22,225-100 | Шарик Б22,225-100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
