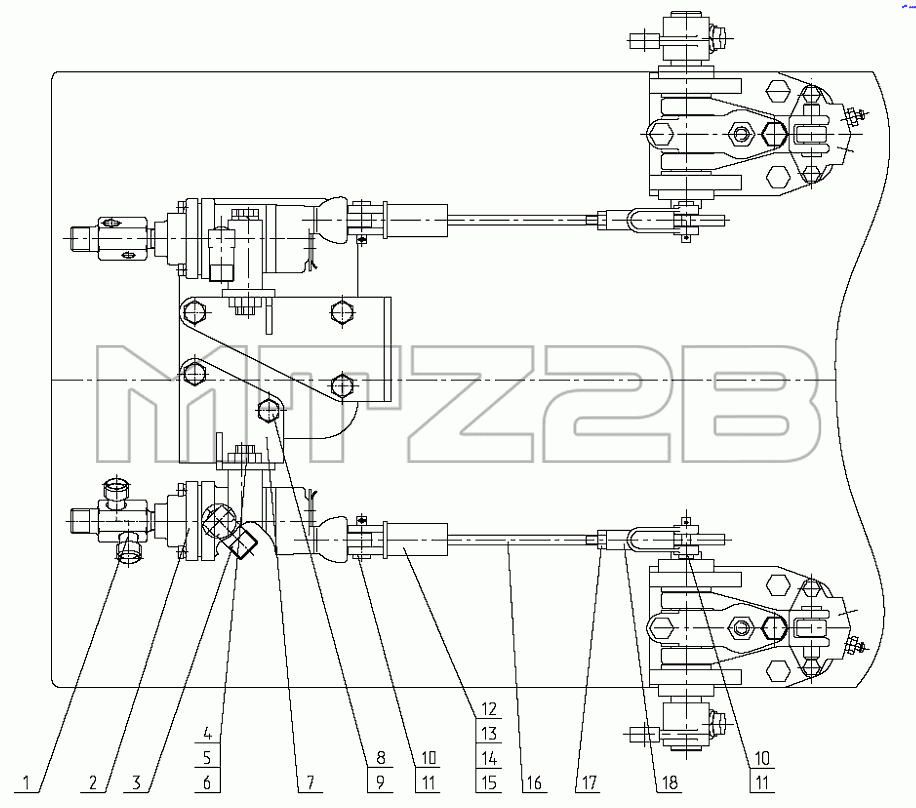

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка двухпроводного крана тормозного
1
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3520-3514005 | 3520-3514005 | Кран тормозной | |
| 2522-3514010 | 2522-3514010 | Тяга | |
| 1 | 3520-3514030 | Штуцер | |
| 2 | А29.351.4010-02 | Кран тормозной | |
| 2 | 80-3514010-02 | Кран тормозной | |
| 3 | 1522-3514033 | Угольник | |
| 4 | М10-6gх75 | Болт | |
| 5 | ГайкаМ10 | Гайка | |
| 6 | Шайба10.ОТ | Шайба | |
| 7 | 3520-3514020 | Кронштейн | |
| 8 | БолтМ12-6gх30 | Болт | |
| 9 | Шайба12ОТ | Шайба | |
| 10 | Палец8х30 | Палец | |
| 11 | Шплинт3,2х18 | Шплинт | |
| 12 | 2022-3514015 | Корпус | |
| 13 | 822-1723014 | Шайба | |
| 14 | ДСШ-14.21.141 | Пружина | |
| 15 | С20 | Кольцо | |
| 16 | 2522-3514011 | Шток | |
| 17 | ГайкаМ8 | Гайка | |
| 18 | А20-213-А | Вилка |
