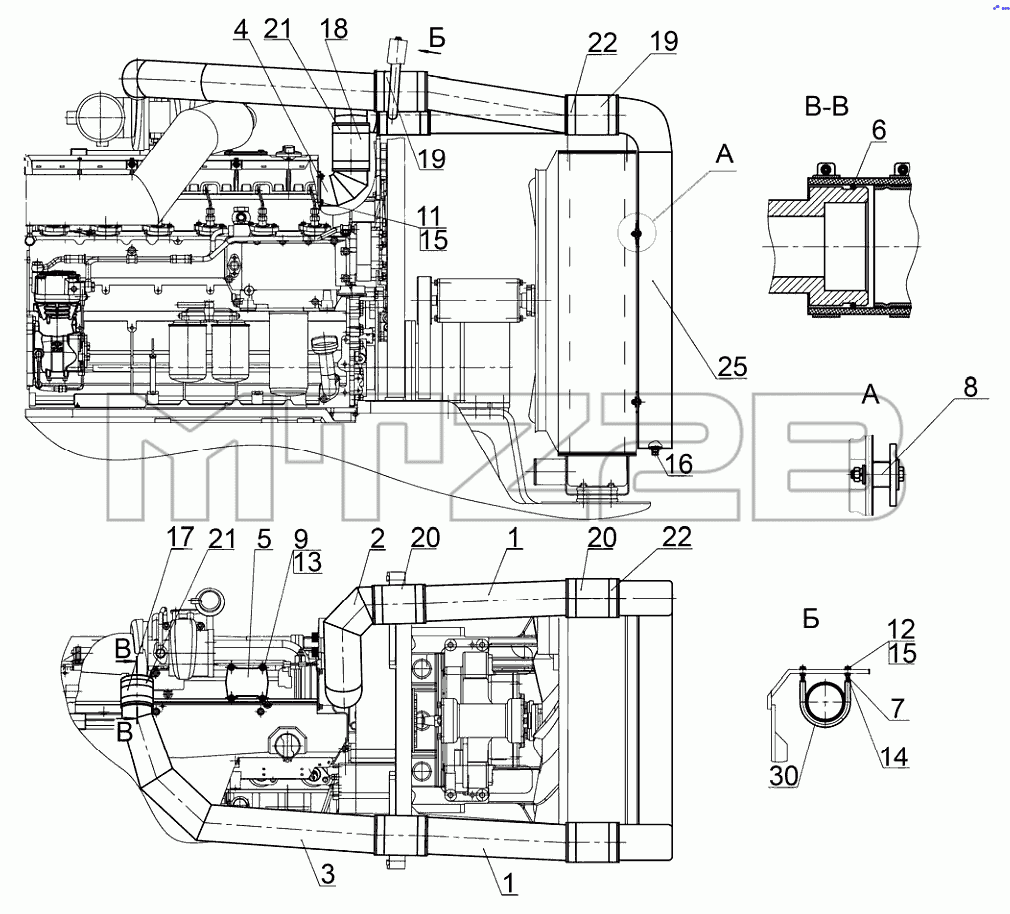

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка охладителя
1
1
2
3
4
5
6
7
8
9
11
12
13
14
15
15
16
17
18
19
19
20
20
21
21
22
22
25
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2822ДЦ-1317010 | 2822ДЦ-1317010 | Установка охладителя | |
| 1 | 2822ДЦ-1317600 | Воздухопровод | |
| 2 | 2822ДЦ-1317610 | Воздухопровод | |
| 3 | 2822ДЦ-1317620-Б | Воздухопровод | |
| 4 | 2822ДЦ-1317910 | Патрубок | |
| 5 | 2822ДЦ-1301901 | Крышка | |
| 6 | 2822ДЦ-1317001 | Кольцо | |
| 7 | 2822ДЦ-1317121 | Скоба | |
| 8 | 3022-1317001 | Втулка | |
| 9 | БолтМ6-6gх14.88.35.019 | Болт | |
| 10 | БолтМ8-6gх55.88.35.019 | Болт | |
| 11 | БолтМ8-6gх20.88.35.019 | Болт | |
| 12 | ГайкаМ8-6Н.6.019 | Гайка | |
| 13 | ШайбаС6.01.019 | Шайба | |
| 14 | ШайбаС8.01.019 | Шайба | |
| 15 | Шайба8Т | Шайба 8Т | |
| 16 | Пробка-КГ1/4dm.А12.019 | Пробка - КГ 1/4dm. А12.019 | |
| 17 | 1317.01 | Патрубок силиконовый | |
| 18 | 1317.02 | Патрубок силиконовый | |
| 19 | 1317.03 | Патрубок силиконовый | |
| 20 | 1317.04 | Патрубок силиконовый | |
| 21 | НОРМАGBS82,25W2 | Хомут | |
| 22 | НОРМАGBS101,25W2 | Хомут | |
| 25 | 2522Д-1317100-06 | Охладитель | |
| 30 | РукавBZPG-Z-10,0 | Рукав BZPG-Z-10,0 |
