Каталог запчастей МТЗ и ММЗ

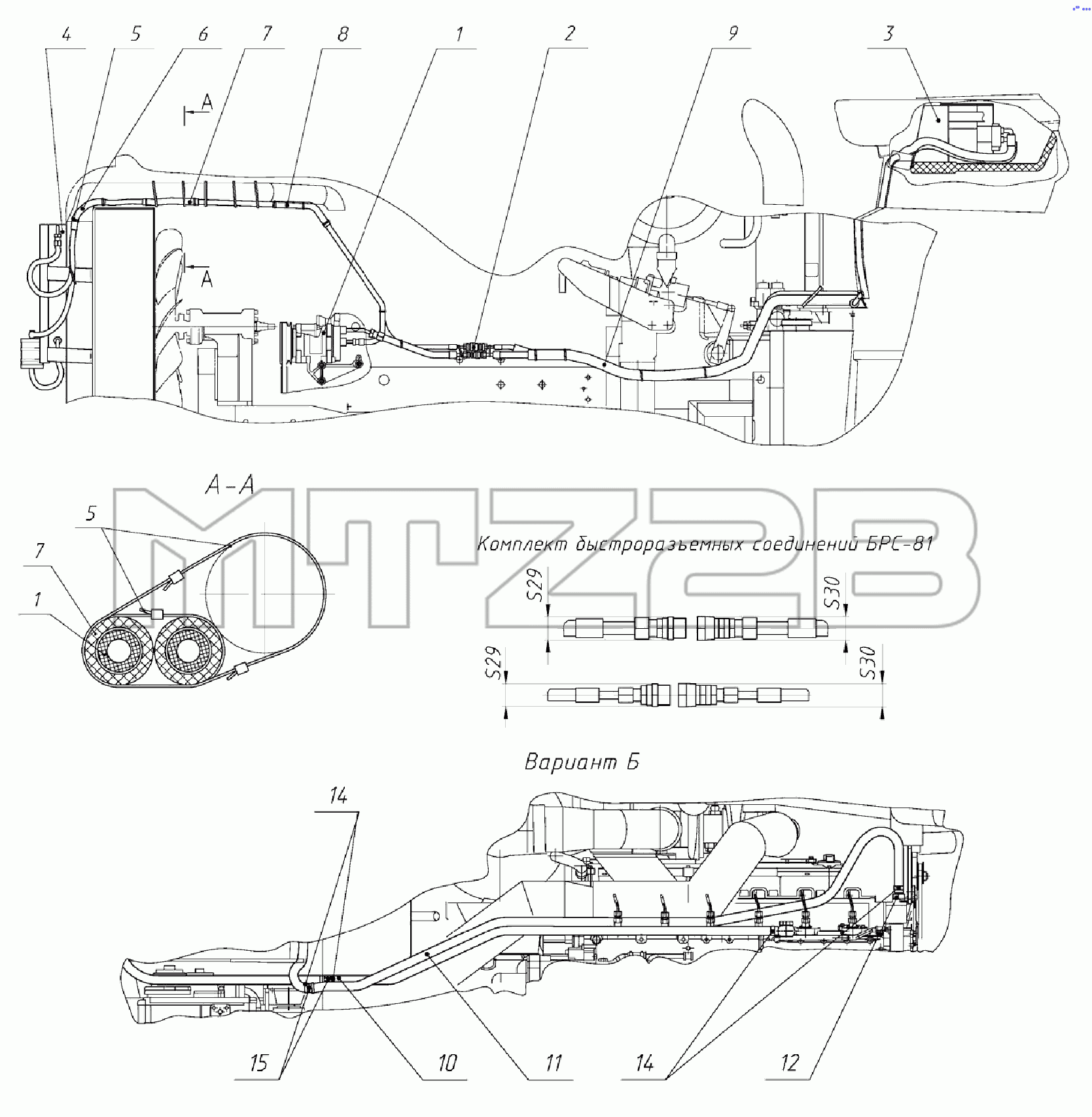

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка шлангов кондиционера Вариант Б
1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МТ8100000 | Кондиционер | |
| 2 | БРС-81 | Комплект быстроразъемных соединений | |
| 3 | 2822-8101010 | Установка отопителя-охладителя | |
| 4 | 2822-8112010 | Конденсатор и фильтр-осушитель | |
| 5 | 80-3723045-01 | Манжета | |
| 6 | 2822ДЦ-8100012 | Шланг | |
| 7 | 2822ДЦ-8100013 | Шланг | |
| 8 | 2822ДЦ-8100013-01 | Шланг | |
| 9 | 2822ДЦ-8100013-03 | Шланг | |
| 10 | 80-8101832 | Шланг | |
| 11 | 2822-8100011 | Шланг | |
| 12 | 2822ДЦ-8101002 | Штуцер | |
| 14 | Хомут20-32/9-C6W | Хомут с червячной резьбой 20-32/9-C6W | |
| 15 | 70-6702306 | Втулка |
