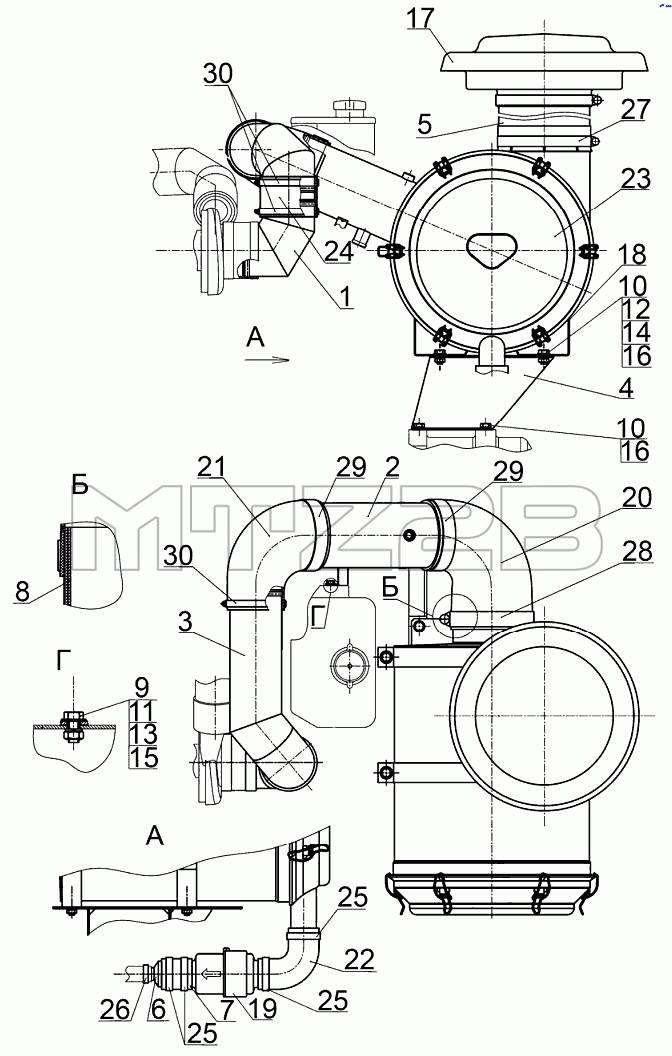

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка воздухоочистителя
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3022ДЦ-1109125 | 3022ДЦ-1109125 | Установка воздухоочистителя | |
| 1 | 3022ДЦ-1109015 | Воздуховод | |
| 2 | 3022ДЦ-1109020 | Воздуховод | |
| 3 | 3022ДЦ-1109030 | Воздуховод | |
| 4 | 2822ДЦ-1109020 | Кронштейн | |
| 5 | 3022-1109030 | Патрубок | |
| 6 | 3022-1109040 | Переходник | |
| 7 | 1220-1303004-01 | Шланг | |
| 8 | 3022-1109012 | Кольцо | |
| 9 | БолтМ8-6gх20.88.35.019 | Болт | |
| 10 | БолтМ10-6gх30.88.35.019 | Болт | |
| 11 | ГайкаМ8-6Н.6.019 | Гайка | |
| 12 | ГайкаМ10-6Н.6.019 | Гайка | |
| 13 | ШайбаС8.01.019 | Шайба | |
| 14 | ШайбаС10.01.019 | Шайба С10.01.019 | |
| 15 | Шайба8Т | Шайба 8Т | |
| 16 | Шайба10.ОТ | Шайба | |
| 17 | Н77-0089 | Защитный колпак | |
| 18 | Р01-6845 | Хомут крепления | |
| 19 | P786343 | Обратный клапан | |
| 20 | Р14-3895 | Рукав-деталь | |
| 21 | Р12-1482 | Рукав-деталь | |
| 22 | Р10-5529 | Рукав-деталь | |
| 23 | FRG15-0092 | Фильтр воздушный | |
| 24 | 270003162-А | Патрубок силиконовый Sico Rubena 270 003 162-А | |
| 25 | 5000.06 | Хомут с червячной резьбой 50-70 | |
| 26 | 5000.05 | Хомут | |
| 27 | 5100.16 | Хомут с червячной резьбой 170-190 | |
| 28 | 5100.07 | Хомут с шарнирным болтом 168/30 | |
| 29 | 5100.06 | Хомут с шарнирным болтом 135/30 | |
| 30 | 5100.15 | Хомут с червячной резьбой 100-120 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
