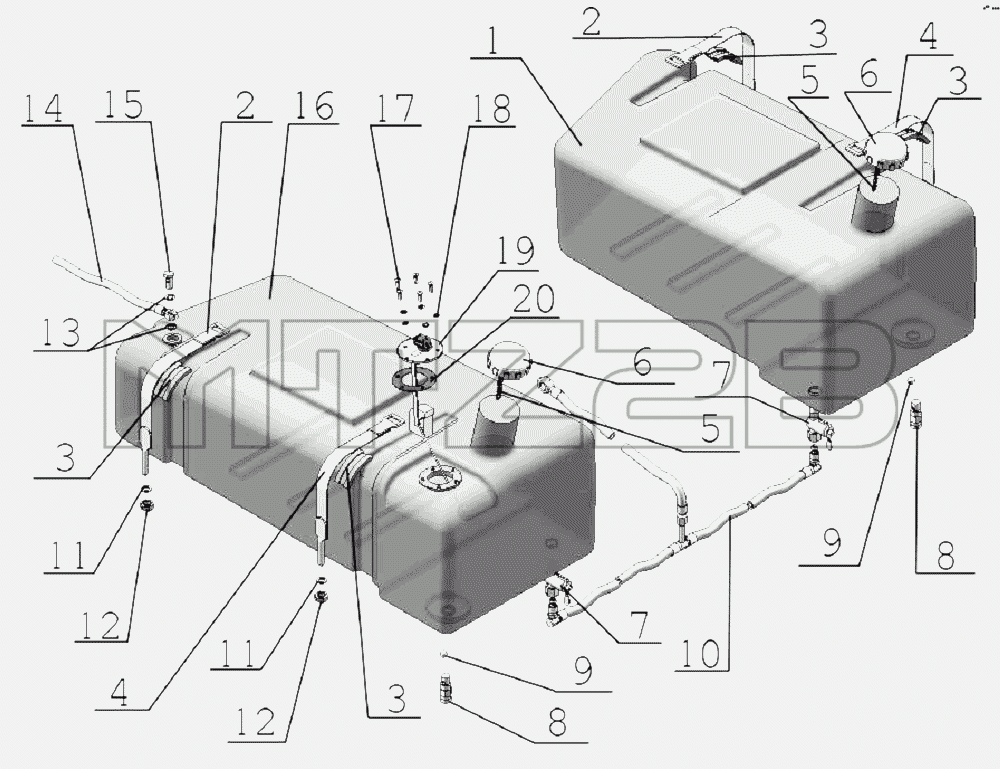

Каталог запасных частей к технике: МТЗ 622. Баки топливные
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 422-1101520 | Бак | |
| 2 | 220-1101030-03 | Хомут | |
| 3 | ПР-36-01 | Прокладка | |
| 4 | 220-1101030-04 | Хомут | |
| 5 | 36-1101070 | Цепочка | |
| 6 | 082-1103010 | Пробка | |
| 7 | ПП6-1 | Кран | |
| 8 | 822-1101081 | Штуцер | |
| 9 | 11.112-100 | Шарик ГОСТ 3722-81 | |
| 10 | 422-1101550 | Топливопровод | |
| 11 | 10.ОТ | Шайба | |
| 12 | М10-6Н.6.019 | Гайка | |
| 13 | РМ10 | Шайба | |
| 14 | 920-1101140 | Топливопровод резинотканевый | |
| 15 | 36-1104787 | Болт | |
| 16 | 422-1101510 | Бак | |
| 17 | В.М5-6х16.58.019 | Винт | |
| 18 | 80-1101067 | Шайба | |
| 19 | ДУМП-23М | Датчик указателя уровня топлива | |
| 20 | 200-3806026 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
