Каталог запчастей МТЗ и ММЗ

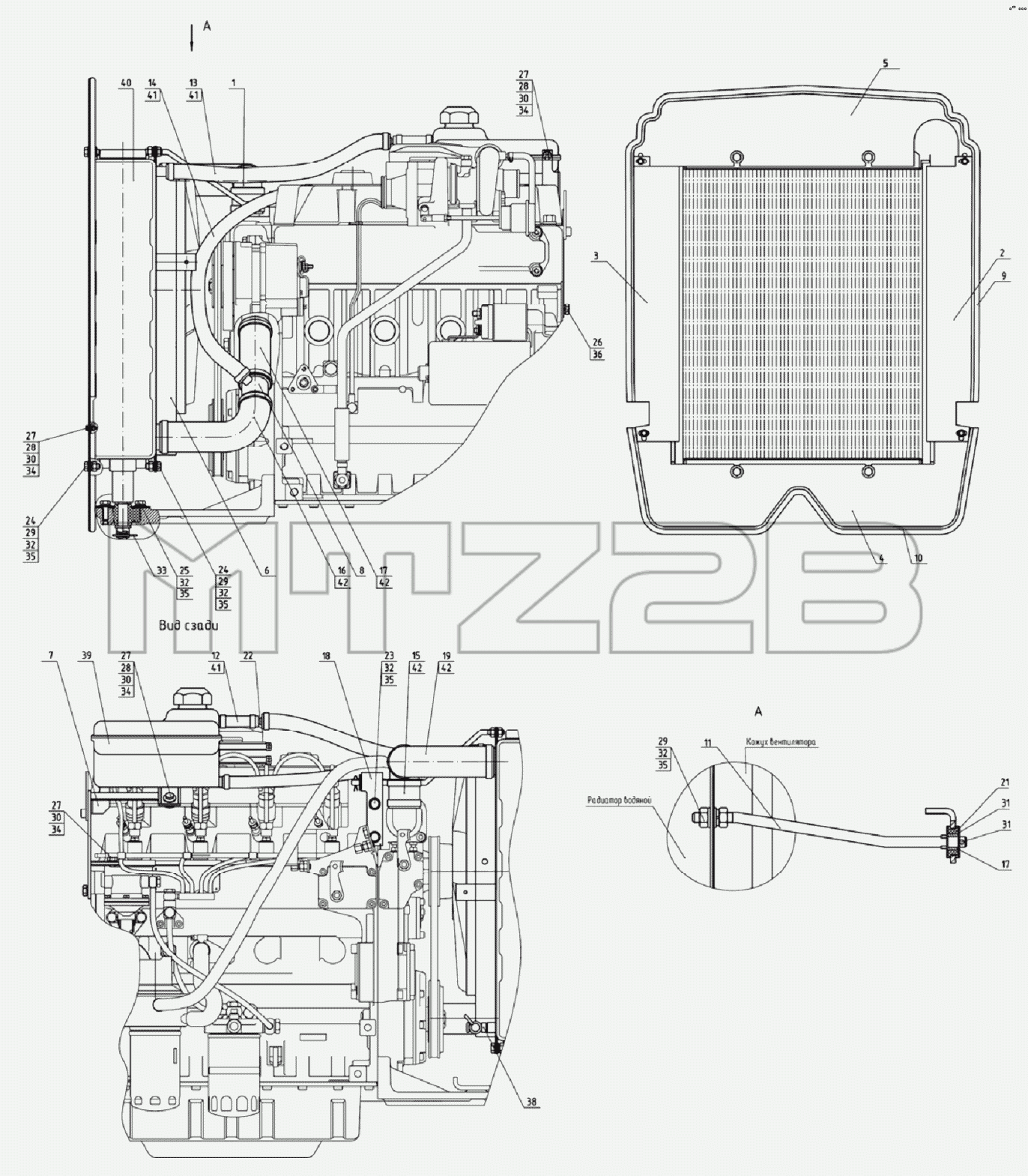

Каталог запасных частей к технике: МТЗ 622. Блок охлаждения
422-1301009
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
21
22
23
24
24
25
26
27
27
27
27
28
28
28
29
29
29
30
30
30
30
31
31
32
32
32
32
32
33
34
34
34
34
35
35
35
35
35
36
38
39
40
41
41
41
42
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 422-1301009 | 422-1301009 | Блок охлаждения | |
| 1 | 422-1303010 | Переходник | |
| 2 | 422-1301310 | Уплотнитель | |
| 3 | 422-1301310-01 | Уплотнитель | |
| 4 | 422-1301320 | Уплотнитель | |
| 5 | 422-1301330 | Уплотнитель | |
| 6 | 422-1309080 | Кожух вентилятора | |
| 7 | 422-1311020-Б | Корнштейн | |
| 8 | 622-1303070 | Переходник | |
| 9 | А37.08.045-10 | Уплотнитель | |
| 10 | А37.08.045-11 | Уплотнитель | |
| 11 | 422-1302013 | Тяга | |
| 12 | 422-1303001 | Шланг | |
| 13 | 422-1303002 | Шланг | |
| 14 | 422-1303003 | Шланг | |
| 15 | 422-1303004 | Шланг | |
| 16 | 622-1303001 | Шланг | |
| 17 | 622-1303002 | Шланг | |
| 18 | 320-1302011 | Кронштейн | |
| 19 | 320-1303001 | Шланг | |
| 20 | 90-1302004 | Трубка | |
| 21 | 85-1302071 | Амортизатор | |
| 22 | 1220-1311007 | Переходник | |
| 23 | М8-6gx16.88.35.019 | Болт | |
| 24 | М8-6gx20.88.35.019 | Болт | |
| 25 | М8-6gx25.88.35.019 | Болт | |
| 26 | М10-6gx20.88.35.019 | Болт | |
| 27 | М6-6gx20.88.35.019 | Болт | |
| 28 | М6-6Н.6.019 | Гайка | |
| 29 | М8-6Н.6.019 | Гайка | |
| 30 | С6.01.019 | Шайба | |
| 31 | С8.01.019 | Шайба | |
| 32 | С8.01.019 | Шайба | |
| 33 | 3,2х25.019 | Шплинт | |
| 34 | 6Т | Шайба | |
| 35 | 8Т | Шайба | |
| 36 | 10.ОТ | Шайба | |
| 38 | ПС7-0 | Кран | |
| 39 | 146.00.00 | Расширительный бачок | |
| 40 | 420-1301010-02 | Радиатор водяной | |
| 41 | 12-22 | Хомут | |
| 42 | 35-50 | Хомут с червячной резьбой 35-50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
