Каталог запчастей МТЗ и ММЗ

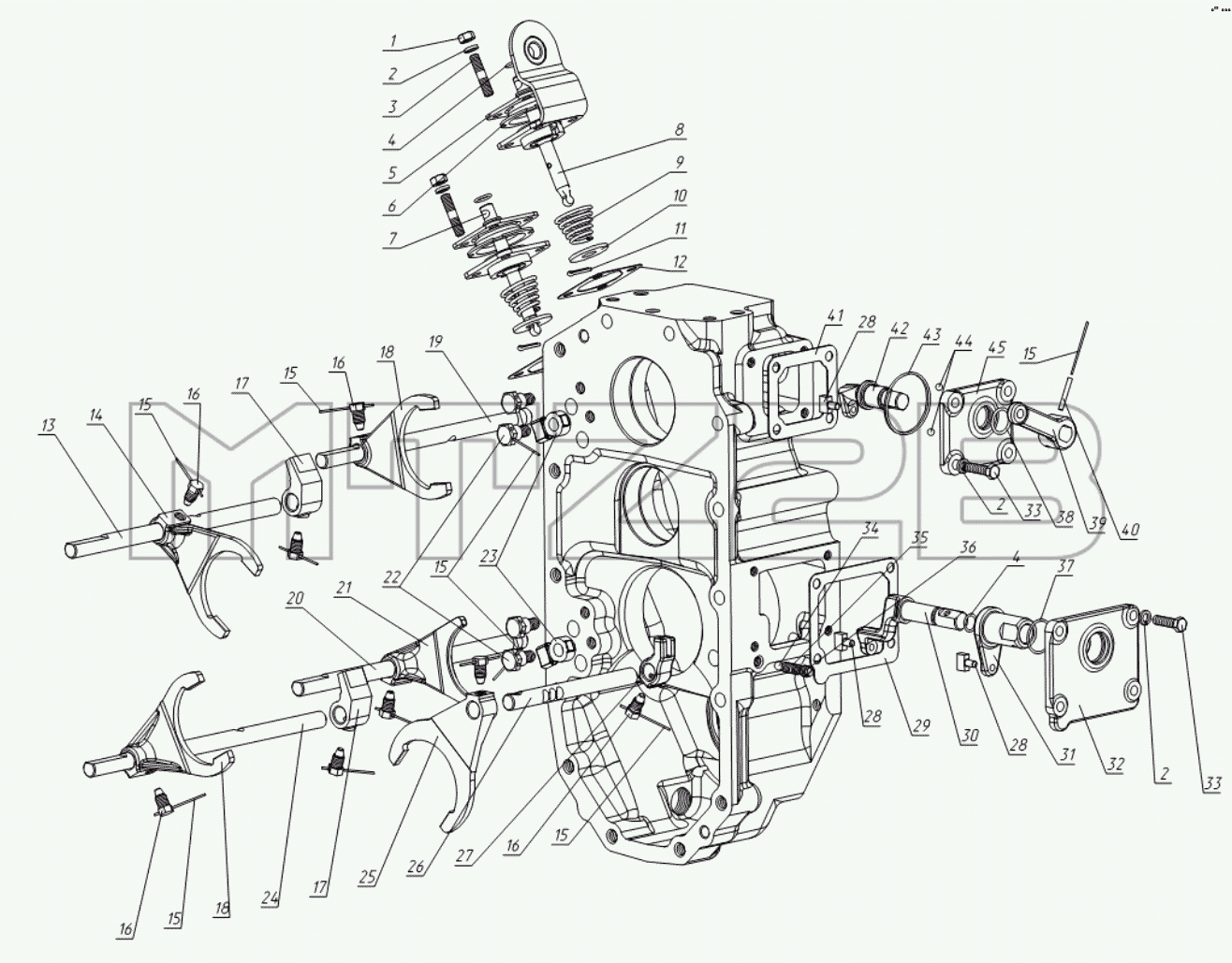

Каталог запасных частей к технике: МТЗ 622. Механизм управления коробкой передач
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
16
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8-6Н.6.019 | Гайка | |
| 2 | 8Т | Шайба | |
| 3 | 422-2407013 | Шпилька | |
| 4 | 013-017-25-1-4 | Кольцо | |
| 5 | 220-1702052 | Планка | |
| 6 | 220-1702067 | Чехол | |
| 7 | 220-1702060 | Рычаг | |
| 8 | 220-1702340 | Рычаг | |
| 9 | 220-1702324 | Пружина | |
| 10 | С12.01.019 | Шайба | |
| 11 | 3,2х18.019 | Шплинт | |
| 12 | 220-1702055-А | Прокладка | |
| 13 | 622-1702012 | Поводок | |
| 14 | 220-1702029 | Вилка | |
| 15 | 220-1702061 | Болт | |
| 16 | 1,6-О-С | Проволока | |
| 17 | 325-1702080 | Поводок | |
| 18 | 220-1702028 | Вилка | |
| 19 | 622-1702011 | Поводок | |
| 20 | 622-1702013 | Поводок | |
| 21 | 220-1702027 | Вилка | |
| 22 | 622-1702062 | Болт | |
| 23 | 622-1702061 | Фиксатор | |
| 24 | 622-1702014 | Поводок | |
| 25 | 622-1702026 | Вилка | |
| 26 | 622-1702037 | Поводок | |
| 27 | 622-1702035 | Поводок | |
| 28 | 05-4216013 | Сухарь | |
| 29 | 622-1702038 | Прокладка | |
| 30 | 622-1702033 | Валик | |
| 31 | 622-1702032 | Валик | |
| 32 | 622-1701031 | Крышка | |
| 33 | М8-6gx30.88.35.019 | Болт | |
| 34 | 7,938-100 | Шарик | |
| 35 | 220-1702325 | Пружина | |
| 36 | 220-1702201 | Винт | |
| 37 | 028-032-25-2-2 | Кольцо | |
| 38 | 020-025-30-1-4 | Кольцо | |
| 39 | 622-1702044 | Рычаг | |
| 40 | 70-4202431 | Штифт | |
| 41 | 70-4608033 | Прокладка | |
| 42 | 622-1702042 | Валик | |
| 43 | Н50-4202146 | Кольцо | |
| 44 | 6,350-100 | Шарик | |
| 45 | 622-1702030 | Крышка | |
| 45 | 622-1702040 | Крышка | |
| 45 | 622-1702041 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
