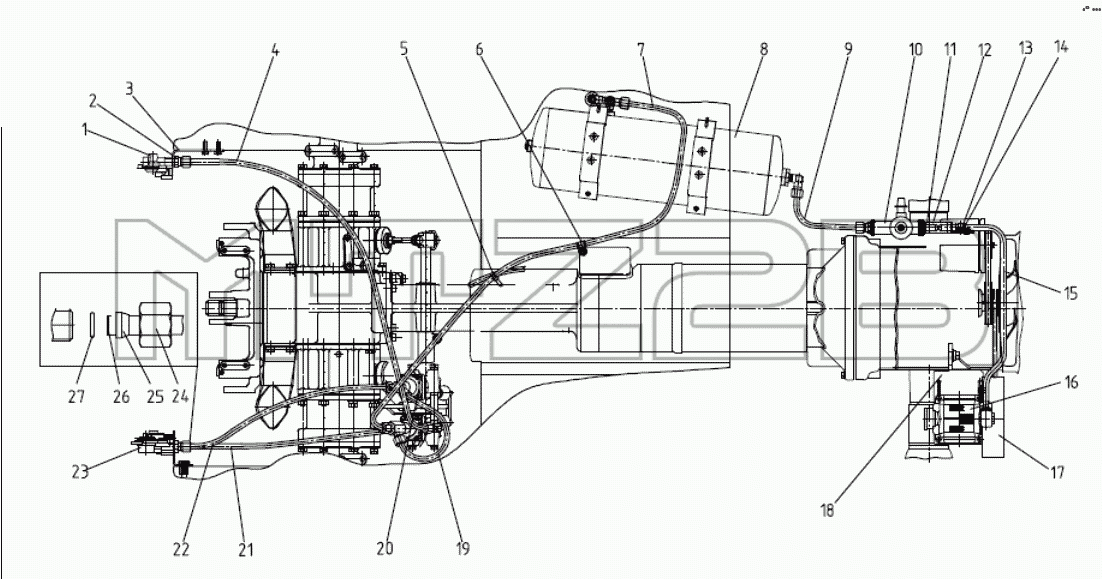

Каталог запасных частей к технике: МТЗ 622. Пневмопривод 422-3506705-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64226-3521111 | Головка соединительная | |
| 2 | 1522-3521513 | Штуцер | |
| 3 | 422-3521712 | Кронштейн | |
| 4 | 1025-3506560-01 | Трубопровод | |
| 5 | 80-3723045 | Манжета | |
| 6 | 1321-8700031 | Хомут | |
| 7 | 1021-3506020-03 | Трубопровод | |
| 8 | 422-3513705 | Баллон | |
| 9 | 1021-3506020 | Трубопровод | |
| 10 | 422-3512005 | Регулятор давления | |
| 11 | 16-27 | Хомут | |
| 12 | 70-1405013 | Шланг | |
| 13 | 70-4802045 | Кляммер | |
| 14 | 70-3506027 | Втулка | |
| 15 | 422-3506011 | Трубопровод | |
| 16 | 601.23.934 | Компрессор | |
| 17 | 320-3509030 | Кожух | |
| 18 | 320-3509010 | Кожух | |
| 19 | 422-3506020 | Трубопровод | |
| 20 | 422-3514705-01 | Кран тормозной | |
| 21 | 422-3506020-01 | Трубопровод | |
| 22 | 422-3506020-02 | Трубопровод | |
| 23 | 422-3521705 | Головка соединительная | |
| 24 | 1522-3506023 | Гайка | |
| 25 | 1522-3506024 | Муфта | |
| 26 | 1522-3506022 | Нипель | |
| 27 | 012-015-19-2-4 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
