Каталог запчастей МТЗ и ММЗ

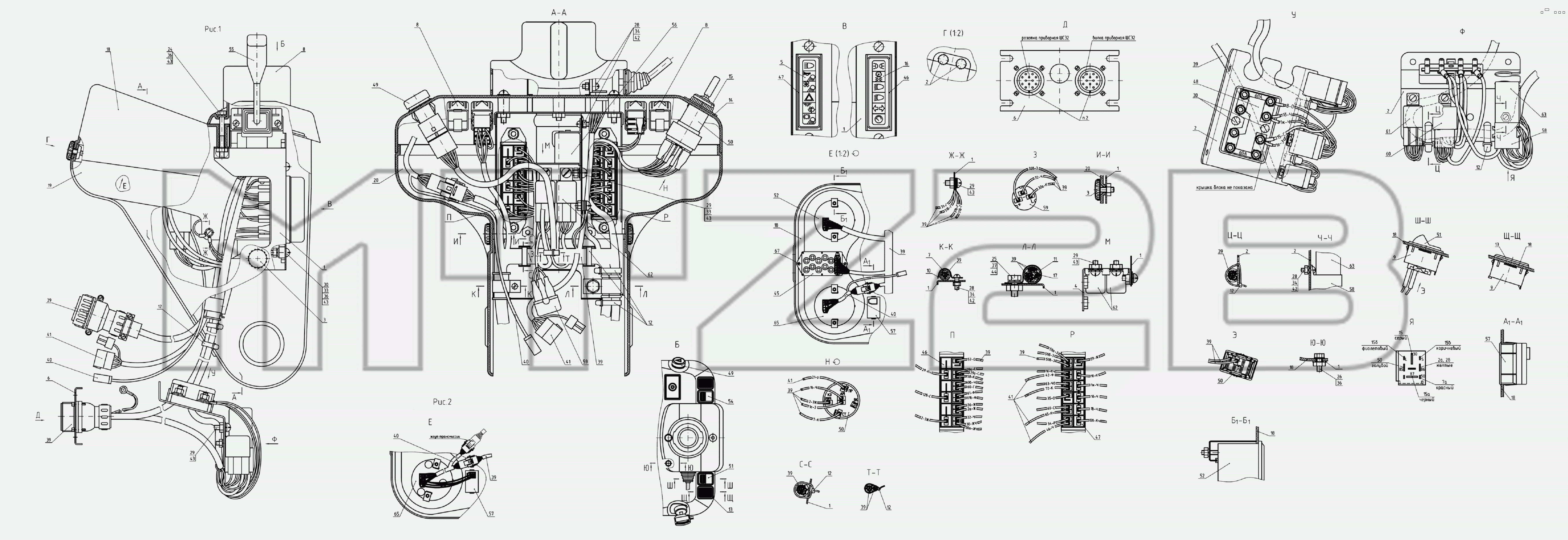

Каталог запасных частей к технике: МТЗ 622. Щиток приборов
1
1
1
1
1
1
1
1
1
2
2
2
2
2
3
3
4
5
6
6
7
8
8
8
9
9
10
11
12
12
12
12
12
12
13
13
14
16
17
18
18
18
18
18
18
18
19
20
20
24
25
26
28
28
28
29
29
29
29
30
30
33
33
34
34
34
36
36
36
37
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
39
40
40
40
40
41
41
41
41
42
42
42
43
43
43
43
43
43
44
45
46
46
47
47
48
49
49
50
50
50
51
51
52
52
54
55
56
57
57
57
58
58
59
59
60
61
62
62
63
63
65
65
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 322-3805050 | Основание | |
| 2 | 422-3747115-Б | Кронштейн | |
| 3 | 80-3805065 | Винт | |
| 4 | 822-3805075 | Кронштейн | |
| 5 | 322-3805027 | Табличка | |
| 6 | 322-3805073 | Кронштейн | |
| 7 | 70-3506027 | Втулка | |
| 8 | 822-3709124-01 | Чехол | |
| 9 | 5336-3710015 | Рамка выключателя | |
| 10 | 80-3723043 | Скоба | |
| 11 | 822-3723044 | Хомутик | |
| 12 | 80-3723045 | Манжета | |
| 13 | 80-3801327 | Заглушка | |
| 14 | 822-3805013 | Табличка | |
| 16 | 822-3805026-Б | Табличка | |
| 17 | ПР-32-04 | Уплотнитель | |
| 18 | 923-3805121-01 | Панель | |
| 19 | 822-3805161-01 | Боковина | |
| 20 | 822-3805162-01 | Боковина | |
| 24 | М6-6gx60.88.35.019 | Болт | |
| 25 | М8-6gx20.88.35.019 | Болт | |
| 26 | М6-6gx16.88.35.019 | Болт | |
| 28 | В.М5-6gx16.58.019 | Винт | |
| 29 | В.М6-6gx16.58.019 | Винт | |
| 30 | В.М6-6gx20.58.019 | Винт | |
| 33 | М6-6Н.6.019 | Гайка | |
| 34 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 36 | С6.01.019 | Шайба | |
| 37 | С8.01.019 | Шайба | |
| 39 | 622-3724390 | Жгут | |
| 40 | 422-3724270 | Жгут | |
| 41 | 322-3724275-Б | Жгут | |
| 42 | 5Т | Шайба | |
| 43 | 6Т | Шайба | |
| 44 | 8Т | Шайба | |
| 45 | 3803.35 | Блок контрольных ламп | |
| 46 | 3722.10 | Блок предохранителей | |
| 47 | 3722.15 | Блок предохранителей | |
| 48 | 3722.50 | Блок предохранителей | |
| 49 | 3710.10 | Выключатель аварийной сигнализации | |
| 50 | 3710.45 | Выключатель стартера и приборов | |
| 51 | 3710.35 | Выключатель стеклоомывателя | |
| 52 | 3801.30 | Комбинация приборов КП-3 | |
| 54 | 3709.20 | Переключатель света | |
| 55 | 3709.145 | Переключатель подрулевой | |
| 56 | 3747.10 | Прерыватель указателей поворота | |
| 57 | 3813.15.01 | Пульт управления КД8083-П | |
| 58 | 3747.045.01 | Колодка реле свечей накаливания 10 700 005 | |
| 59 | 3747.15 | Реле лампы ручного тормоза | |
| 60 | 3747.25 | Реле стартера | |
| 61 | 3747.40 | Реле на размыкание | |
| 62 | 3747.50 | Реле на замыкание | |
| 63 | 3747.045 | Реле отключения свечей накаливания 2193.084 | |
| 65 | 3813.205 | Индикатор комбинированный КД 8083 | |
| 67 | 917401 | Шуруп 4х10.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
