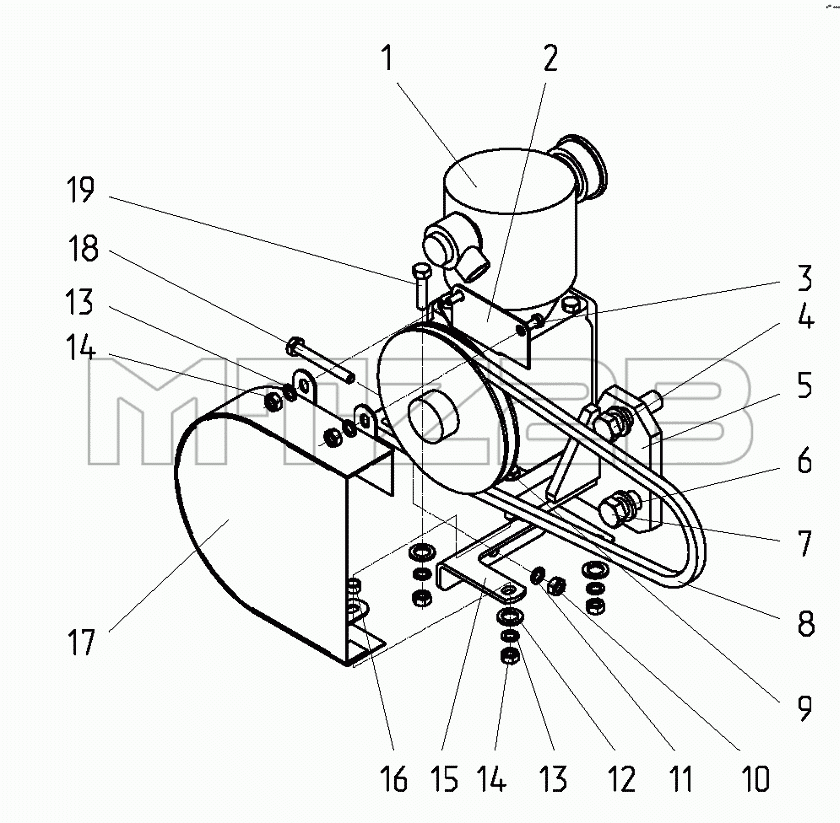

Каталог запасных частей к технике: МТЗ 622. Установка компрессора
320-3509005
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320-3509005 | 320-3509005 | Компрессор | |
| 1 | 601.23.934 | Компрессор | |
| 2 | 320-3509021 | Кронштейн | |
| 3 | М8-6gx14.88.35.019 | Болт | |
| 4 | 320-1001002 | Болт | |
| 5 | 320-3509010 | Кожух | |
| 6 | 16.ОТ | Шайба | |
| 7 | 320-1001002 | Болт | |
| 8 | Ремень | Ремень AVX10-913La | |
| 9 | М8-6gx65.88.35.019 | Болт | |
| 10 | М10-6Н.6.019 | Гайка | |
| 11 | 80-3401013 | Шайба | |
| 12 | С8.01.019 | Шайба | |
| 13 | 8Т | Шайба | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | 320-3509012 | Кронштейн | |
| 16 | 70-8405114 | Втулка | |
| 17 | 320-3509030 | Кожух | |
| 18 | М10-6gx50.88.35.019 | Болт | |
| 19 | М8-6gx45.88.35.019 | Болт |
