Каталог запчастей МТЗ и ММЗ

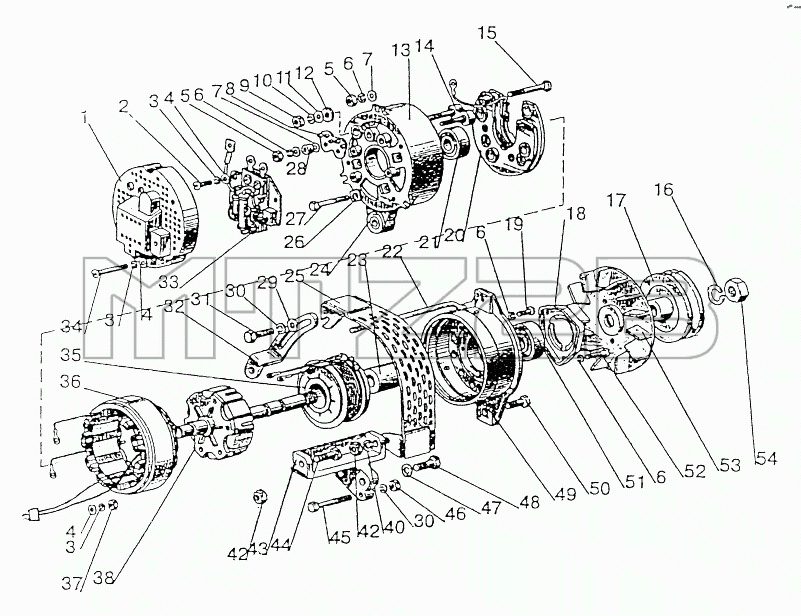

Каталог запасных частей к технике: МТЗ 800/900. Генератор (Система пуска 24 В)
1
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
42
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г964.3701-1-2 | Г964.3701-1-2 | Генератор | |
| 1 | ИЖКС725325.002-03 | Крышка регулирующего устройства | |
| 2 | ВМ4x16 | Винт | |
| 3 | ШП4 | Шайба | |
| 4 | ШЧ4 | Шайба | |
| 5 | М5 | Гайка | |
| 6 | ШП5 | Шайба | |
| 7 | ШЧ5 | Шайба | |
| 8 | ИЖКС757542.003 | Изолятор | |
| 9 | M6 | Гайка | |
| 10 | ШП6 | Шайба | |
| 11 | ИЖКС758491.032 | Шайба | |
| 12 | ИЖКС754152.003 | Шайба изоляционная | |
| 13 | ИЖКС301261.024 | Крышка задняя | |
| 14 | ИЖКС685158.001 | Панель выводов | |
| 15 | ИЖКС758165.001 | Болт М6 | |
| 16 | ШП16 | Шайба | |
| 17 | ИЖКС712645.002 | Шкив | |
| 18 | ИЖКС725117.001 | Крышка подшипника | |
| 19 | ВМ5x14 | Винт | |
| 20 | ЖПНК435111.003 | Блок выпрямительный | |
| 21 | 6-180502К1С9 | Шарикоподшипник | |
| 22 | ТЖКС758191.001 | Болт стяжной | |
| 23 | ИЖКС713141.039 | Втулка ротора | |
| 24 | ЖКС711143.007 | Втулка | |
| 25 | 245В3701060-Б | Щиток | |
| 26 | ИЖКС757513.003 | Изолятор фазный | |
| 27 | ИЖКС758121.001 | Болт М4х25 | |
| 28 | ИЖКС7131412.041 | Втулка распорная | |
| 29 | 50-1002073 | Шайба | |
| 30 | ШП8 | Шайба | |
| 31 | М8x20 | Болт | |
| 32 | 245-3701063-02 | Планка | |
| 33 | ЖПИК435315.002 | Регулирующее устройство | |
| 34 | ВМ4x25 | Винт | |
| 35 | ИЖКС685442.035 | Катушка возбуждения | |
| 36 | ИЖКС684214.004 | Статор | |
| 37 | М4 | Гайка | |
| 38 | ИЖКС684241.006 | Ротор | |
| 42 | М10 | Гайка | |
| 43 | 240-3701056-Б | Кронштейн генератора | |
| 44 | М10x55 | Болт | |
| 45 | М8x95 | Болт | |
| 46 | М8 | Гайка | |
| 47 | 245-3701069 | Шайба | |
| 48 | М12x35 | Болт | |
| 49 | ИЖКС301261.035 | Крышка передняя | |
| 50 | М10x30 | Болт | |
| 51 | 6-180603Кx4С9 | Шарикоподшипник | |
| 52 | ИЖКС758151.003-01 | Винт ВМ5х26 | |
| 53 | ИЖКС723526.001 | Вентилятор | |
| 54 | М16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
