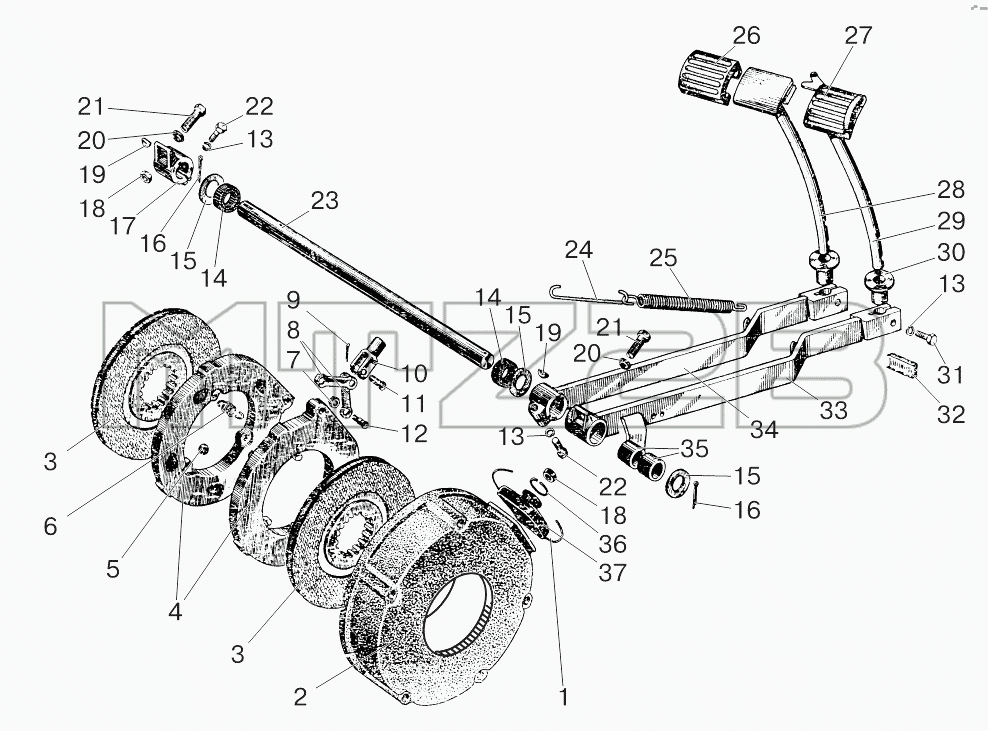

Каталог запасных частей к технике: МТЗ 800/900. Тормоза рабочие. Управление тормозами
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.6-С-200 | Проволока | |
| 2 | 85-3502035 | Кожух | |
| 3 | 85-3502040-01 | Диск тормозной | |
| 4 | 85-3502036 | Диск нажимной | |
| 5 | Б22.225-100 | Шарик | |
| 6 | 77.38.163 | Пружина | |
| 7 | М8 | Гайка | |
| 8 | 85-3502196 | Тяга | |
| 9 | 3,2x18 | Шплинт | |
| 10 | 50-3502203 | Вилка | |
| 11 | 12x32 | Палец | |
| 12 | 50-3502198 | Палец | |
| 13 | ШП12 | Шайба | |
| 14 | 2.2-25x42-1 | Манжета | |
| 15 | 50-3503071 | Шайба | |
| 16 | 5x36 | Шплинт | |
| 17 | 70-3503017-А | Рычаг | |
| 18 | М12x1,25 | Гайка | |
| 19 | СШ-611 | Шпонка | |
| 20 | 70-3503018 | Шайба | |
| 21 | 70-3503019 | Болт | |
| 22 | М12x35 | Болт | |
| 23 | 50-3503015 | Валик | |
| 24 | 70-3503045 | Удлинитель | |
| 25 | 50-1605152 | Пружина | |
| 26 | А13.34.001 | Чехол | |
| 27 | А13.33.002 | Чехол | |
| 28 | 80-3503140 | Педаль | |
| 29 | 80-3503130 | Педаль | |
| 30 | 80-3503158-А | Чехол | |
| 31 | М12x30 | Болт | |
| 32 | 50-3503067 | Упор | |
| 33 | 80-3503110 | Рычаг | |
| 34 | 80-3503120 | Рычаг | |
| 35 | 50-3503064 | Втулка | |
| 36 | 36-1702358 | Кольцо пружинное | |
| 37 | 50-3502202 | Чехол |
