Каталог запчастей МТЗ и ММЗ

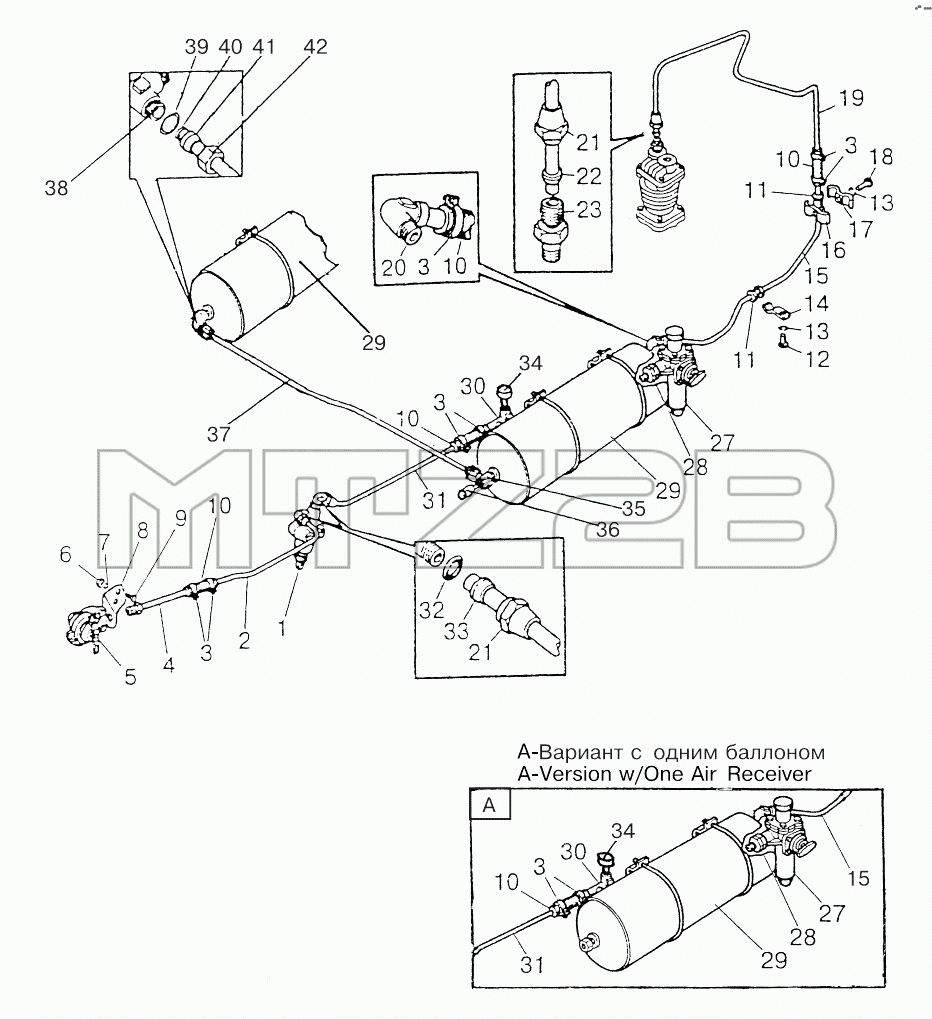

Каталог запасных частей к технике: МТЗ 800/900. Трубопроводы и арматура пневмопривода тормозов прицепа.
1
2
3
3
3
3
3
4
5
5
6
7
8
9
10
10
10
10
10
11
11
12
13
13
14
15
15
15
16
17
18
19
20
21
21
22
23
27
27
27
28
28
29
29
29
29
30
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3506005-07 | 80-3506005-07 | Пневмопривод | |
| 70-3506452 | 70-3506452 | Трубопровод | |
| 70-3506472 | 70-3506472 | Трубопровод | |
| 80-3506220 | 80-3506220 | Трубопровод | |
| 1 | 80-3514010 | Кран тормозной | |
| 1 | А29.3514010 | Кран тормозной | |
| 2 | 70-3506471 | Трубопровод | |
| 3 | xС-21 | Хомут | |
| 4 | 70-3521035 | Штуцер | |
| 5 | 80-3521010 | Головка соединительная | |
| 5 | А29.76.000 | Головка соединительная в сборе | |
| 6 | М10 | Гайка | |
| 7 | ШП10 | Шайба | |
| 8 | 70-3521012 | Кронштейн | |
| 9 | М10x25 | Болт | |
| 10 | 70-1405013 | Шланг | |
| 11 | 70-3506027 | Втулка | |
| 12 | М8x16 | Болт | |
| 13 | ШП8 | Шайба | |
| 14 | 70-6804011 | Держатель | |
| 15 | 80x-3506031 | Трубопровод | |
| 15 | 80-3506041 | Трубопровод | |
| 16 | 70-3407144 | Планка | |
| 17 | 70-3407146 | Планка | |
| 18 | М8x30 | Болт | |
| 19 | 80-3506221 | Трубопровод | |
| 20 | 70-3513015 | Угольник | |
| 21 | 70-3506023 | Гайка накидная | |
| 22 | 80-3506024 | Муфта | |
| 23 | 70-3506022 | Штуцер | |
| 25 | 70-3506101-А1 | Пластина | |
| 27 | А29.51.000Б | Регулятор давления | |
| 27 | 80-3512010 | Регулятор давления | |
| 28 | 80-3512006 | Контргайка | |
| 29 | 85-3513010 | Баллон | |
| 29 | 80-3513010 | Баллон | |
| 30 | 80-3513015 | Тройник | |
| 31 | 70-3506454 | Трубопровод | |
| 32 | 014-017-19-2-4 | Кольцо | |
| 33 | 70-3506028 | Муфта | |
| 34 | DD10-01-E | Датчик давления воздуха | |
| 35 | 80-3513050 | Тройник | |
| 36 | DADB | Датчик аварийного давления воздуха | |
| 37 | 923-3506021 | Трубка | |
| 38 | 1522-3514033 | Угольник | |
| 39 | 012-015-19-2-4 | Кольцо | |
| 40 | 1522-3506022 | Нипель | |
| 41 | 1522-3506024 | Муфта | |
| 42 | 1522-3506023 | Гайка |
