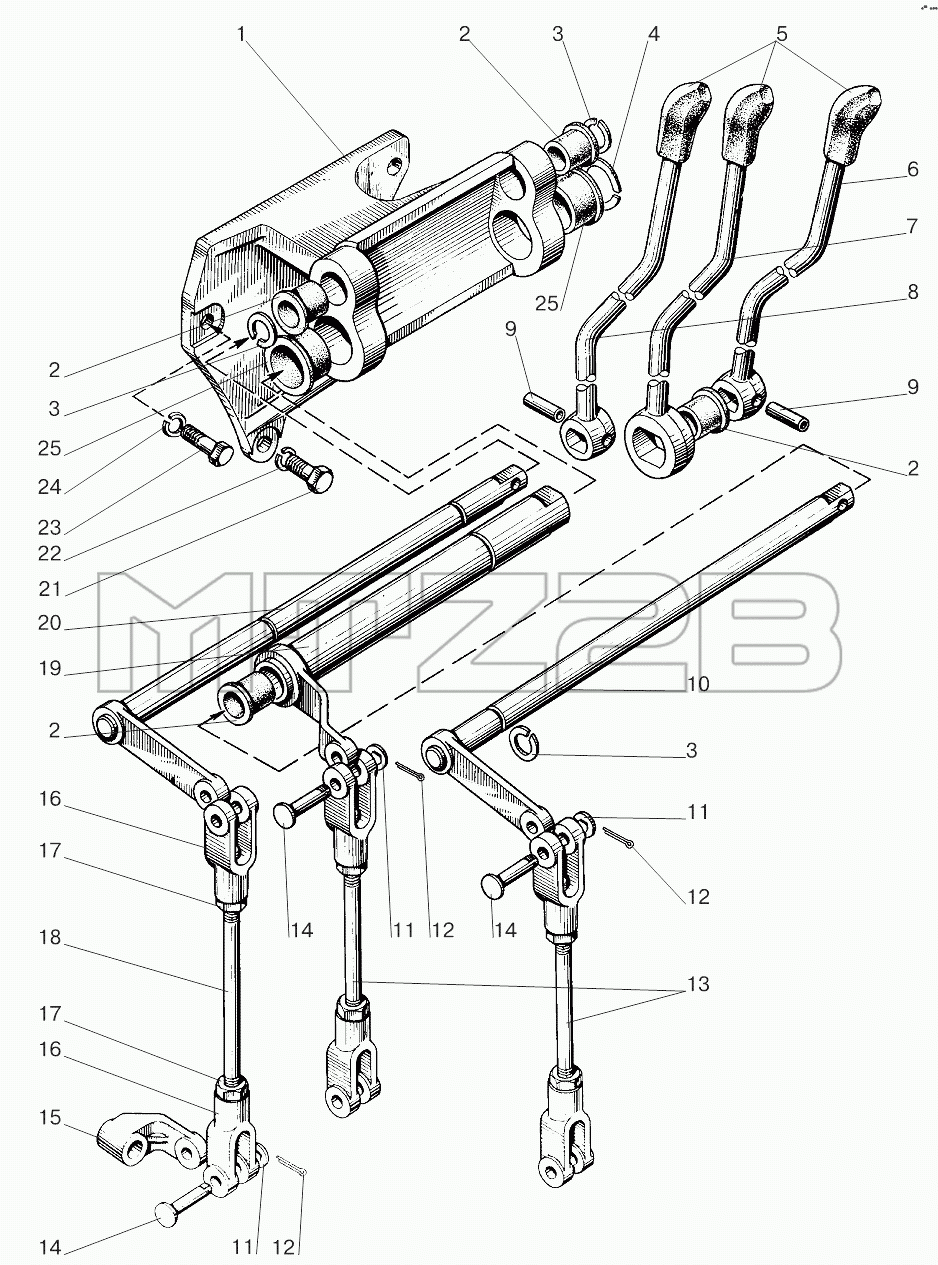

Каталог запасных частей к технике: МТЗ 800/900. Управление гидрораспределителем
1
2
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
12
12
12
13
14
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-4607040 | Кронштейн | |
| 1 | 80-4607017 | Кронштейн | |
| 2 | 50-4607078-A | Втулка | |
| 3 | 2B18 | Кольцо | |
| 4 | 2B32 | Кольцо | |
| 5 | A61.01.014 | Рукоятка | |
| 6 | 85-4607041-A | Рычаг | |
| 7 | 85-4607042-A | Рычаг | |
| 8 | 85-4607041-A-01 | Рычаг | |
| 9 | 8x30 | Палец | |
| 10 | 80-4607220 | Вал | |
| 11 | 70-4607144 | Шайба | |
| 12 | 3,2x18 | Шплинт | |
| 13 | 80-4607260-1 | Тяга | |
| 13 | 80-4607260 | Тяга 80-4607087 с вилкой и гайкой в сборе, L=198 мм | |
| 13 | 80-4607087 | Тяга | |
| 14 | A61-030-A1 | Палец | |
| 15 | 80-4607086 | Рычаг | |
| 16 | A20.213-A | Вилка | |
| 17 | M8 | Гайка | |
| 18 | 80-4607087-01 | Тяга | |
| 19 | 80-4607230 | Вал | |
| 20 | 80-4607250 | Вал | |
| 21 | M12X35 | Болт | |
| 22 | ШП12 | Шайба | |
| 23 | M10x30 | Болт | |
| 24 | ШП10 | Шайба | |
| 25 | 50-4607079-A1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
