Каталог запчастей МТЗ и ММЗ

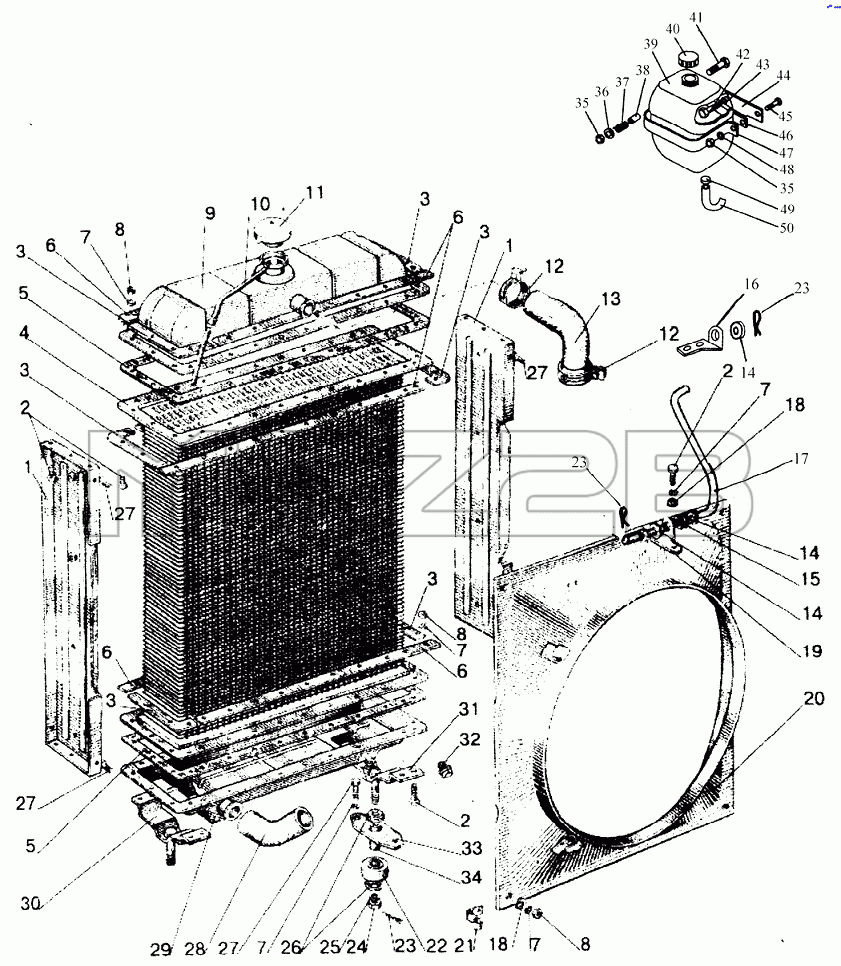

Каталог запасных частей к технике: МТЗ 80Х. Блок охлаждения (для тракторов «Беларус-100Х»)
1025-1301009,-02
100У.13.01.010
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
12
13
14
14
14
15
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-1301009,-02 | 1025-1301009,-02 | Блок охлаждения | |
| 100У.13.01.010 | 100У.13.01.010 | Радиатор водяной | |
| 1 | 70У.13.01.126 | Стойка радиатора | |
| 2 | М8-6gх25.88.35.019 | Болт | |
| 3 | 70У.13.01.255 | Накладка угловая | |
| 4 | 100У.13.01.021 | Сердцевина радиатора | |
| 5 | 70У.13.01.169 | Прокладка | |
| 6 | 70У.13.01.256 | Накладка | |
| 7 | Шайба8Т | Шайба 8Т | |
| 8 | М8-6Н.6.019 | Гайка | |
| 9 | 100У.13.01.055 | Бак верхний | |
| 10 | 70-1301158 | Трубка пароотводящая | |
| 11 | A21.01.270-1 | Пробка | |
| 12 | ХС-46 | Хомутик | |
| 13 | 85-1303001 | Шланг | |
| 14 | С8.01.019 | Шайба | |
| 15 | 85-1302071 | Амортизатор | |
| 16 | 1520-1302072 | Кронштейн | |
| 17 | 90-1302003-А-01 | Растяжка | |
| 18 | С8.01.019 | Шайба | |
| 19 | 80-1302012-А | Кронштейн | |
| 20 | 85-1309080 | Кожух | |
| 21 | 48-1104016 | Хомутик | |
| 22 | 70У.13.02.018 | Амортизатор | |
| 23 | Шплинт2,5х18.019 | Шплинт | |
| 24 | М12-6Н.6.019 | Гайка | |
| 25 | Шайба12.ОТ | Шайба | |
| 26 | С12.01.019 | Шайба | |
| 27 | М8-6gх16.88.35.019 | Болт | |
| 28 | 85-1303010 | Шланг | |
| 29 | 70У.13.01.075 | Бак нижний | |
| 30 | 100У.13.01.190 | Опора левая | |
| 31 | 100У.13.01.180 | Опора правая | |
| 32 | ПС7-0 | Кран | |
| 33 | 70У.13.02.016 | Планка | |
| 34 | 70У.13.02.015 | Втулка | |
| 35 | М6-6Н.6.019 | Гайка | |
| 36 | 80-1311006 | Тарелка | |
| 37 | 54.06.413 | Пружина | |
| 38 | 80-1311003 | Втулка | |
| 39 | 80П-1311010-А | Бачек расширительный | |
| 40 | 80П-1311011 | Пробка | |
| 41 | М6-6gх40.88.35.019 | Болт | |
| 42 | М10-6gх18.88.35.019 | Болт | |
| 43 | Шайба10.ОТ | Шайба | |
| 44 | 1522-1311101 | Кронштейн | |
| 45 | М6-6gх16.88.35.019 | Болт | |
| 46 | 80-1311004 | Пластина | |
| 47 | 80-1311002 | Хомут | |
| 48 | Шайба6Т | Шайба | |
| 49 | TORRO12-20,9-C6W | Хомут | |
| 50 | 70-1301158 | Трубка пароотводящая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
