Каталог запчастей МТЗ и ММЗ

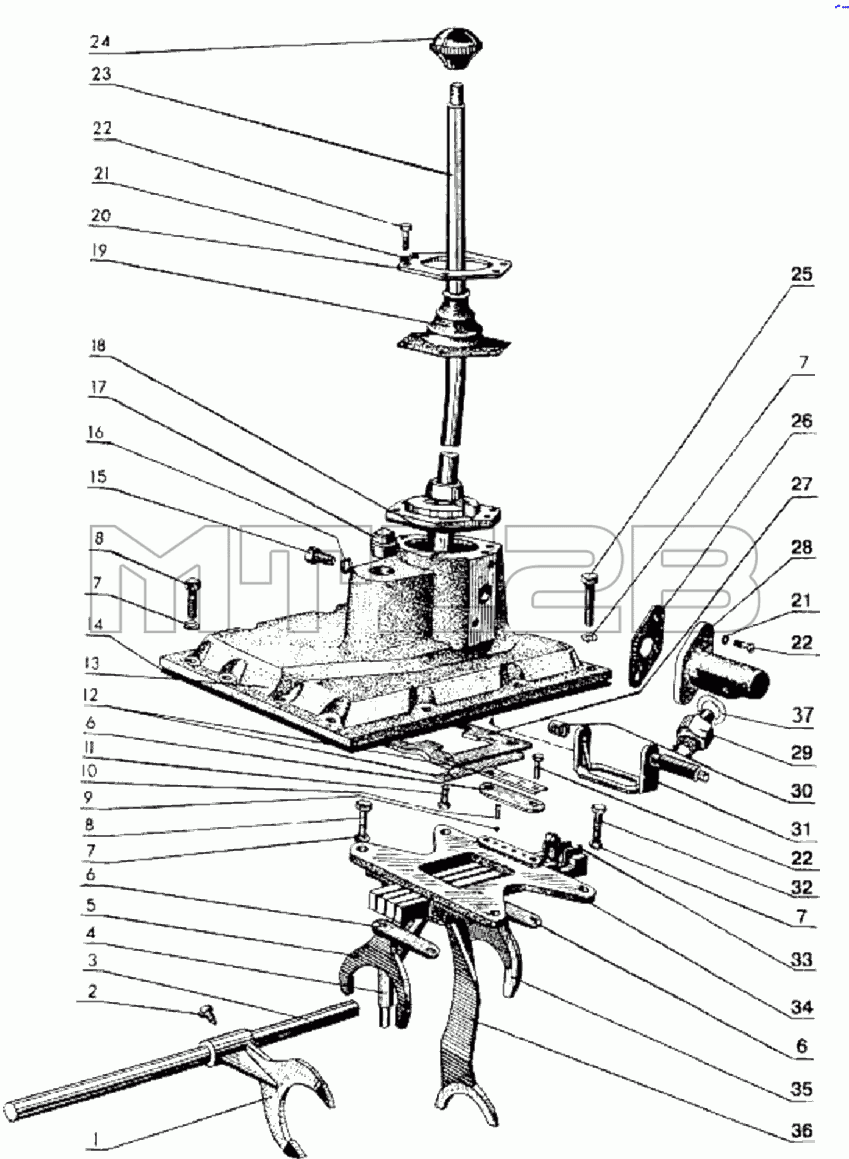

Каталог запасных частей к технике: МТЗ 80Х. Коробка передач с рычагом переключения по центру
1
2
3
4
5
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1702010-05 | 70-1702010-05 | Крышка коробки передач | |
| 50-1702080 | 50-1702080 | Корпус вилок в сборе | |
| 1 | 50-1702028 | Вилка переключения редуктора | |
| 2 | 36-1702110 | Винт установочный | |
| 3 | 50-1702063 | Валик | |
| 4 | 50-1702095-А1 | Поводок | |
| 5 | 50-1702116 | Вилка переключения IV и V передач | |
| 6 | 50-1702081 | Планка вилок переключения | |
| 7 | Шайба10.ОТ | Шайба | |
| 8 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 9 | Шарик10,0-60 | Шарик 10,0-60 | |
| 10 | 50-1702148-А | Пружина фиксатора | |
| 11 | М10-6gх18.88.35.019 | Болт | |
| 12 | 50-1702107-А | Пластина стопорная | |
| 13 | 50-1702025-А | Крышка | |
| 14 | 50-1702026 | Прокладка | |
| 15 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 | |
| 16 | Шайба12.ОТ | Шайба | |
| 17 | ПККГ11,4dm | Пробка | |
| 18 | 50-1702121 | Прокладка | |
| 19 | 50-1702236 | Чехол | |
| 20 | 50-1702231 | Кольцо нажимное | |
| 21 | Шайба8Т | Шайба 8Т | |
| 22 | М8-6gх25.88.35.019 | Болт | |
| 23 | 70-1702020-А | Рычаг переключения | |
| 24 | 70-1702125 | Рукоятка | |
| 25 | М10-6gх60.88.35.019 | Болт | |
| 26 | 50-1702045 | Прокладка | |
| 27 | 54-1702084 | Пластина ограничительная | |
| 28 | 50-1702044 | Втулка | |
| 29 | 151.3710 | Выключатель | |
| 29 | 3710.70 | Выключатель блокировки пуска | |
| 30 | 36-1301163 | Пружина | |
| 31 | 70-1702040-01 | Рамка | |
| 32 | 50-1702092 | Болт призонный М12х42 | |
| 33 | 50-1702083 | Планка замковая | |
| 34 | 50-1702085 | Корпус вилок | |
| 35 | 50-1702096 | Вилка переключения III передачи | |
| 36 | 74-1702086 | Вилка 1-й передачи и заднего хода | |
| 37 | 50-1702048 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
