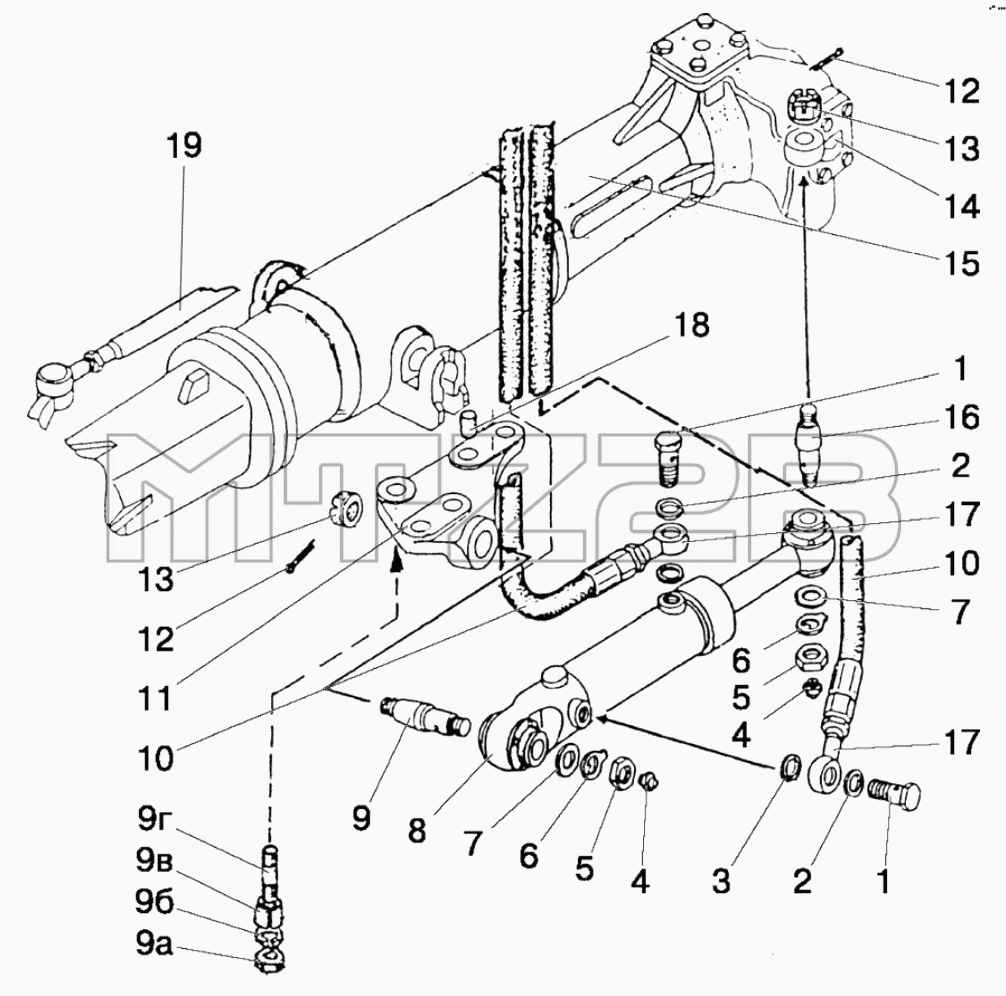

Каталог запасных частей к технике: МТЗ 892. Гидроцилиндр Ц63 и арматура ГОРУ
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
9а
9б
9в
9г
10
10
11
12
12
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф80-3407201 | Болт | |
| 2 | РМ3/8 | Шайба | |
| 3 | РМ3/8 | Шайба | |
| 4 | 1.1.Ц9.хр | Масленка | |
| 5 | М20х1,5-6Н.6.019 | Гайка | |
| 6 | Ф80-3405103 | Шайба стопорная | |
| 7 | С20.01.019 | Шайба | |
| 8 | Ц63-3405115-А-02 | Гидроцилиндр в сборе | |
| 9 | 102-3405111 | Палец | |
| 9а | М16-6Н.6.019 | Гайка | |
| 9б | 16.ОТ | Шайба | |
| 9в | 1520-2308077 | Втулка | |
| 9г | 1520-2308079 | Шпилька | |
| 10 | 952-3407100-04 | Рукав высокого давления | |
| 11 | 822-2301023-Б-01 | Кронштейн | |
| 12 | Шплинт4x36.019 | Шплинт | |
| 13 | 102-3405113 | Гайка | |
| 14 | 1021-2308076 | Кронштейн левый | |
| 15 | 822-2300020-02 | Передний ведущий мост в сборе | |
| 16 | 102-3405112-01 | Палец | |
| 17 | 952-3407020 | Переходник | |
| 18 | Д01-015 | Штифт установочный | |
| 19 | 1220-3003010 | Тяга рулевая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
