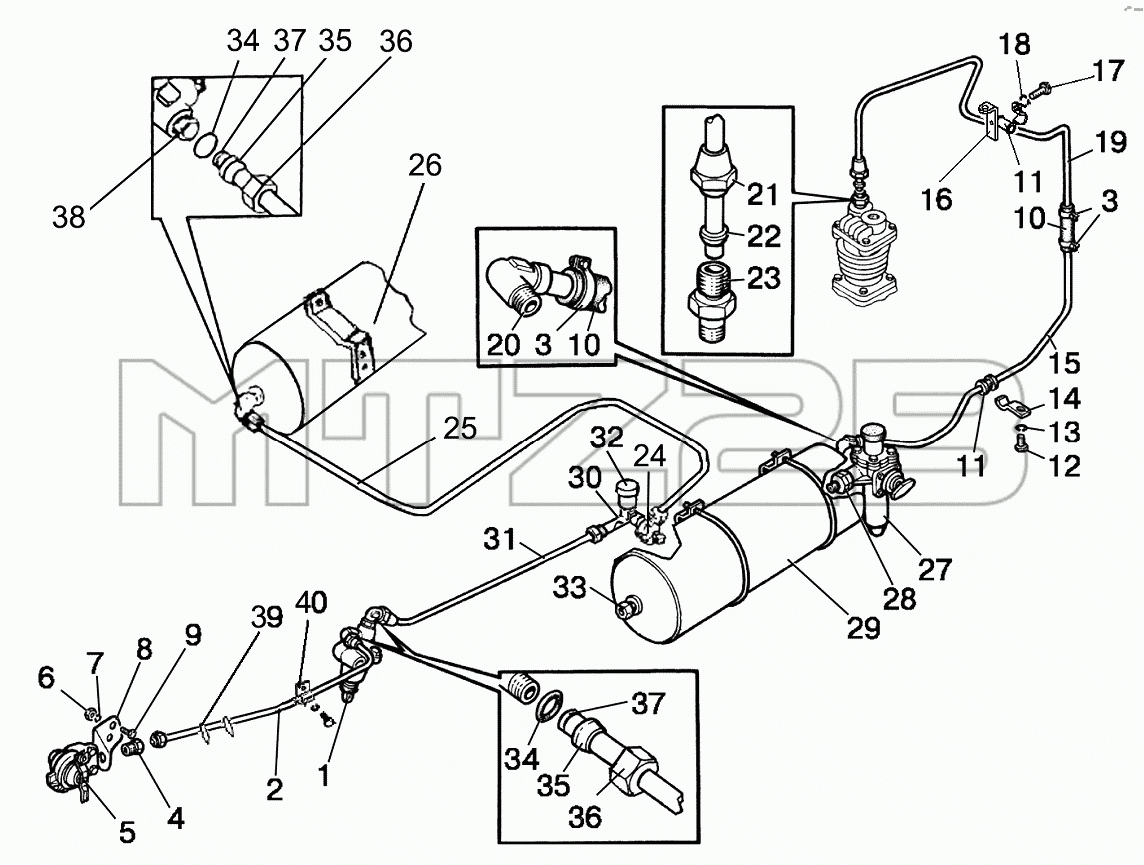

Каталог запасных частей к технике: МТЗ 892. Трубопроводы и арматура однопроводного пневмопривода тормозов
1
2
3
3
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3506005-05/-06/-07 | 80-3506005-05/-06/-07 | Пневмопривод | |
| 1021-3506021-01 | 1021-3506021-01 | Трубопровод | |
| 80-3506455 | 80-3506455 | Трубопровод | |
| 80-3506220 | 80-3506220 | Трубопровод | |
| 923-3506020 | 923-3506020 | Трубопровод | |
| 1 | 1021-3514010/-01 | Кран тормозной | |
| 2 | 1021-3506021-01 | Трубопровод | |
| 3 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 4 | 1522-3521012 | Штуцер | |
| 5 | А29.76.000 | Головка соединительная в сборе | |
| 5 | 80-3521010 | Головка соединительная | |
| 6 | М10-6Н.6.019 | Гайка | |
| 7 | 10.ОТ | Шайба | |
| 8 | 70-3521012 | Кронштейн | |
| 9 | М10-6gх25.88.35.019 | Болт | |
| 10 | 70-1405013 | Шланг | |
| 11 | 70-3506027 | Втулка | |
| 12 | М8-6gх16.88.35.019 | Болт | |
| 13 | Шайба8Т | Шайба 8Т | |
| 14 | 70-6804011 | Держатель | |
| 15 | 80-3506041 | Трубопровод | |
| 16 | М80-4607018 | Кронштейн | |
| 17 | М8-6gх20.88.35.019 | Болт | |
| 18 | С8.01.019 | Шайба | |
| 19 | 80-3506221 | Трубопровод | |
| 20 | 70-3513015 | Угольник | |
| 21 | 70-3506023 | Гайка накидная | |
| 22 | 80-3506024 | Муфта | |
| 23 | 70-3506022 | Штуцер | |
| 24 | 80-3513050 | Тройник | |
| 25 | 923-3506021 | Трубка | |
| 26 | 50-3513015-А | Баллон | |
| 27 | А29.51.000Б | Регулятор давления | |
| 27 | 80-3512010 | Регулятор давления | |
| 28 | 80-3512006 | Контргайка | |
| 29 | 80-3513010 | Баллон | |
| 30 | 80-3513025 | Тройник | |
| 31 | 80-3506454 | Трубка | |
| 32 | ДД10-01-Е | Датчик давления воздуха | |
| 33 | ДАДВ | Датчик аварийного давления воздуха | |
| 34 | 012-015-19-2-4 | Кольцо | |
| 35 | 1522-3506024 | Муфта | |
| 36 | 1522-3506023 | Гайка | |
| 37 | 1522-3506022 | Нипель | |
| 38 | 1522-3514033 | Угольник | |
| 39 | 80-3723045-01 | Манжета | |
| 40 | 70-4802046 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
