Каталог запчастей МТЗ и ММЗ

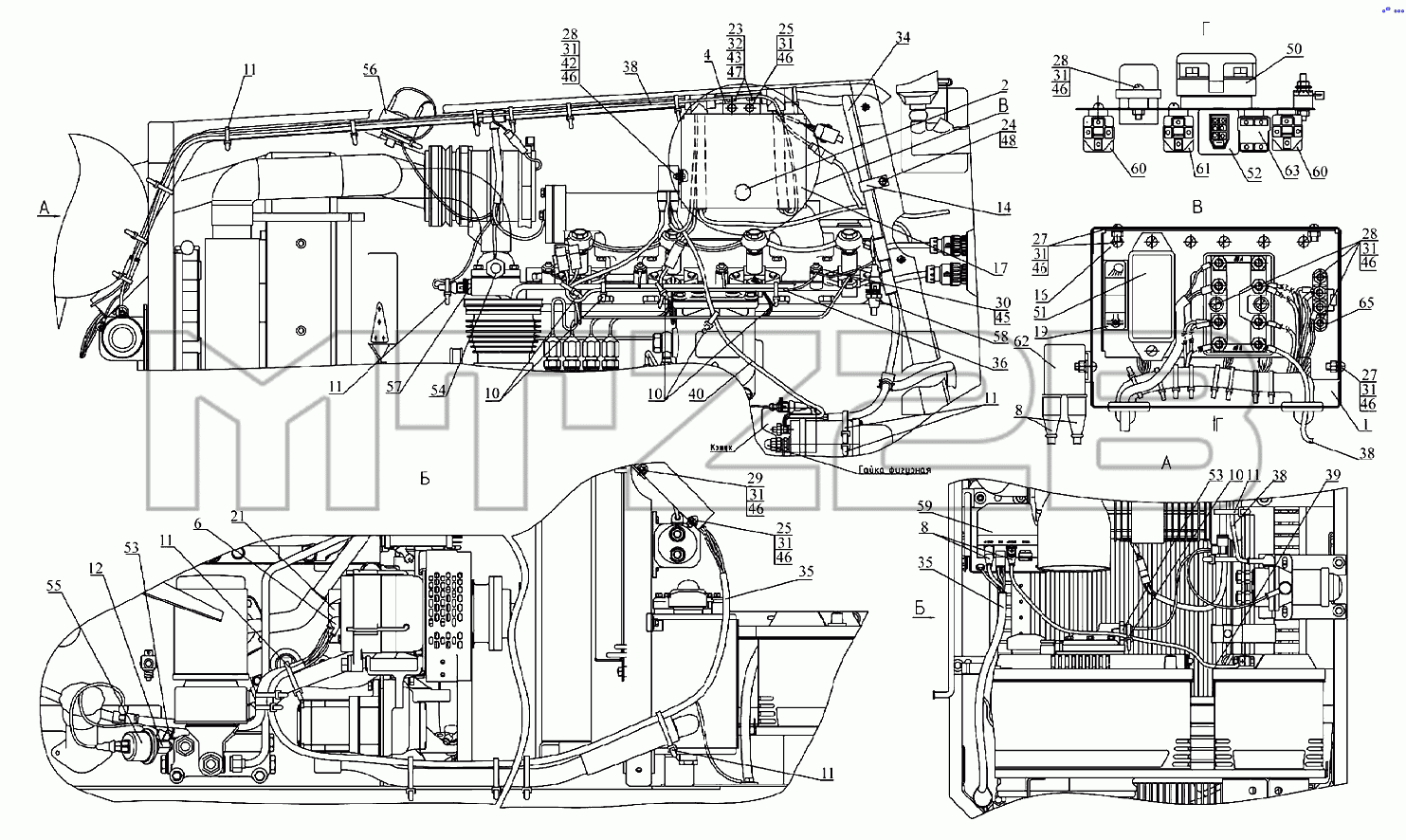

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Электрооборудование двигателя 921-3700030-Б
1
2
4
6
8
8
10
10
10
11
11
11
11
11
11
12
14
16
17
19
21
23
24
25
25
27
27
28
28
28
29
30
31
31
31
31
31
31
31
31
32
34
35
35
36
38
38
38
39
40
42
43
45
46
46
46
46
46
46
46
46
47
48
50
51
52
53
53
54
55
56
57
58
59
60
60
61
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 921-3700030-Б | 921-3700030-Б | Электрооборудование двигателя | |
| 1 | 1522-3747010 | Коробка | |
| 2 | 80-3805065 | Винт | |
| 4 | 921-3723017 | Кронштейн | |
| 6 | 54.24.445-Б | Наконечник | |
| 8 | 70-3723035 | Наконечник | |
| 10 | 80-3723045 | Манжета | |
| 11 | 80-3723045-01 | Манжета | |
| 12 | 80-3829002 | Штуцер | |
| 14 | 923-3723012 | Хомутик | |
| 16 | 1522-3747011 | Панель | |
| 17 | 1522-3747013 | Крышка | |
| 19 | 2022-3722011 | Табличка | |
| 21 | ТМ-59-6000-38 | Наконечник резиновый | |
| 23 | М8-6gх16.88.35.019 | Болт | |
| 24 | М10-6gх16.88.35.019 | Болт | |
| 25 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 | |
| 27 | В.М6-6gх10.58.019 | Винт | |
| 28 | В.М6-6gх20.58.019 | Винт | |
| 29 | В.М6-6gх16.58.019 | Винт | |
| 30 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 31 | М6-6Н.6.019 | Гайка | |
| 32 | М8-6Н.6.019 | Гайка | |
| 34 | 921.4МЦ-3724360 | Жгут | |
| 35 | 920-3724345-Б | Жгут | |
| 36 | 80-3724380-А | Жгут | |
| 38 | 920-3724367 | Провод | |
| 39 | 920-3724368-Б | Провод | |
| 40 | 80-3724381 | Провод | |
| 42 | С6.01.019 | Шайба | |
| 43 | С8.01.019 | Шайба | |
| 45 | Шайба5Т | Шайба | |
| 46 | Шайба6Т | Шайба | |
| 47 | Шайба8Т | Шайба 8Т | |
| 48 | Шайба10.ОТ | Шайба | |
| 50 | 3722.60 | Блок предохранителей | |
| 51 | 3722.20 | Блок предохранителей | |
| 52 | 3741.10 | Блок свечей накаливания | |
| 53 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) | |
| 54 | 3844.10 | Датчик аварийной температуры | |
| 55 | 3829.10 | Датчик давления масла в двигателе (ДД-6М) | |
| 56 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) | |
| 57 | 3844.15 | Датчик свечей накаливания | |
| 58 | 3828.10 | Датчик указателя температуры (ДУТЖ-02) | |
| 59 | 3759.10 | Преобразователь напряжения | |
| 60 | 3747.50 | Реле на замыкание | |
| 61 | 3747.40 | Реле на размыкание | |
| 62 | 3747.35 | Реле свечей накаливания | |
| 63 | 3747.25 | Реле стартера | |
| 65 | 3741.25 | Сопротивление добавочное генератора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
