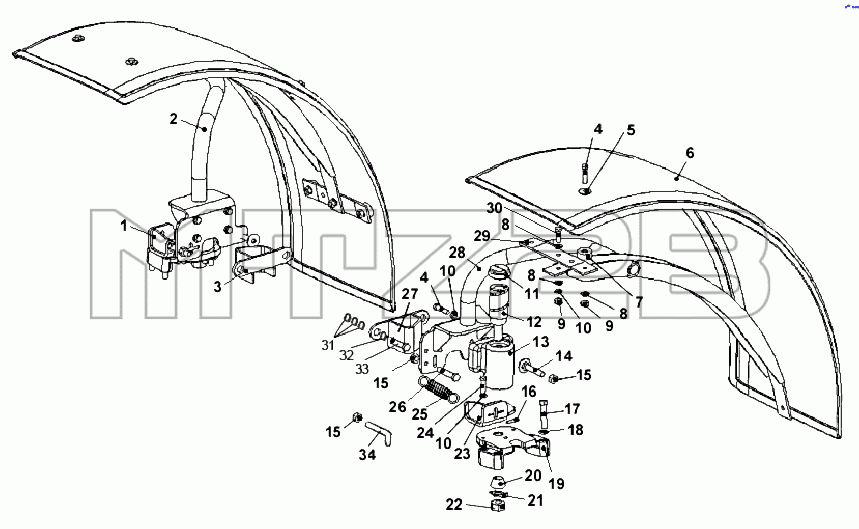

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Крылья передние
1
2
3
4
4
5
6
6
6
6
6
7
8
8
8
9
9
10
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 822-8403100 | 822-8403100 | Крыло | |
| 822-8403100-01 | 822-8403100-01 | Крыло | |
| 822-8403100-Б | 822-8403100-Б | Крыло | |
| 822-8403100-Б-01 | 822-8403100-Б-01 | Крыло | |
| 1 | 822-8403110-01 | Кронштейн | |
| 2 | 822-8403115-01 | Стойка | |
| 3 | 822-8403120 | Упор | |
| 4 | М10-6gх40.88.35.019 | Болт | |
| 5 | С10.01.019 | Шайба | |
| 6 | 822-8403114-А1 | Крыло | |
| 6 | 822-8403114-А | Крыло | |
| 6 | 822-8403114 | Крыло | |
| 7 | 80-4616017 | Ролик | |
| 8 | С10.01.019 | Шайба | |
| 9 | М10-6Н.6.019 | Гайка | |
| 10 | Шайба10.ОТ | Шайба | |
| 11 | 822-8403109 | Заглушка | |
| 12 | 822-8403107 | Ось | |
| 13 | 822-8403106 | Кронштейн | |
| 14 | 822-8403130 | Упор | |
| 15 | М12-6Н.6.019 | Гайка | |
| 16 | 822-8403101 | Штифт | |
| 17 | М12-6gх60.88.35.019 | Болт | |
| 18 | Шайба12.ОТ | Шайба | |
| 19 | 822-8403108 | Основание | |
| 20 | 822-8403129 | Втулка | |
| 21 | Шайба20.ОТ | Шайба | |
| 22 | М20-6Н.6.019 | Гайка | |
| 23 | 822-8403110 | Кронштейн | |
| 24 | М10-6gх35.88.35.019 | Болт | |
| 25 | 822-8403102 | Пружина | |
| 26 | М12-6gх50.88.35.019 | Болт | |
| 27 | 822-8403120-01 | Упор | |
| 28 | 822-8403115 | Стойка | |
| 29 | 822-8403104 | Полоса | |
| 30 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 31 | C10.01.019 | Шайба | |
| 32 | Шайба16.ОТ | Шайба | |
| 33 | М16-6gx32.88.35.015 | Болт | |
| 34 | 822-8403103 | Ограничитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
