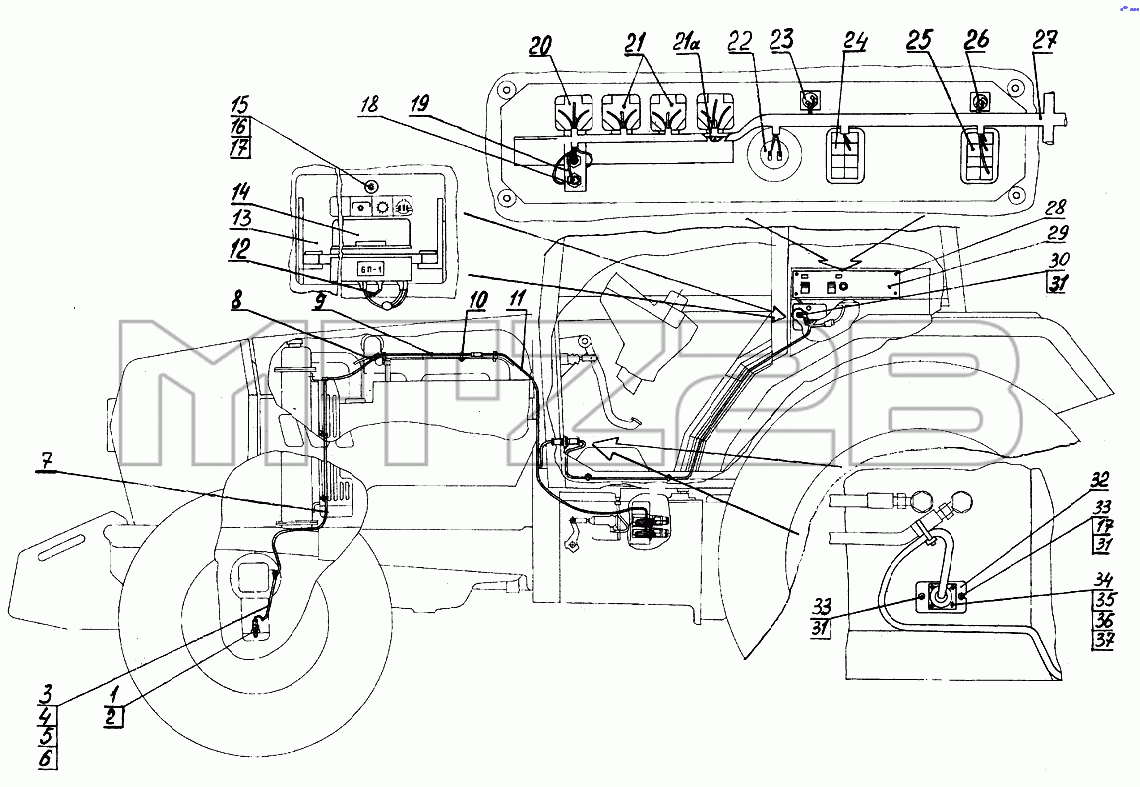

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Управление БД и ВОМ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
21а
21а
21а
22
23
24
25
26
27
28
29
30
31
31
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 922-8700310-Д | 922-8700310-Д | Управление БД и ВОМ | |
| 1 | 3710.71 | Выключатель с шариком разомкнутый | |
| 2 | 50-1702048 | Прокладка | |
| 3 | 822-8700021 | Труба | |
| 4 | 1221-8700022 | Хомут | |
| 5 | М8-6gх16.88.35.019 | Болт | |
| 6 | Шайба8Т | Шайба 8Т | |
| 7 | 1022-3724840-В | Жгут | |
| 8 | 0-0106462-1 | Колодка штыревая | |
| 9 | 922-3724850 | Жгут | |
| 10 | 80-3723045 | Манжета | |
| 11 | 922-3724835 | Жгут | |
| 12 | 80-3724410-06 | Провод | |
| 13 | 822-3801341 | Щиток | |
| 14 | БП-1 | Блок предохранителей | |
| 15 | 80-3805065 | Винт | |
| 16 | 006-010-25-1-4 | Кольцо | |
| 17 | С6.01.019 | Шайба | |
| 18 | Шайба5Т | Шайба | |
| 19 | 1522-8700221 | Кронштейн | |
| 20 | 3747.50 | Реле на замыкание | |
| 21 | 3747.40 | Реле на размыкание | |
| 21 | В.М6-6gх12.58.019 | Винт | |
| 21а | М6-6Н.6.019 | Гайка | |
| 21а | Шайба6Т | Шайба | |
| 22 | ВК12-1 | Выключатель | |
| 23 | 3803.50 | Лампа контрольная ЗВОМ | |
| 24 | 3709.75 | Переключатель ВОМ | |
| 25 | 3709.65 | Переключатель БД | |
| 26 | 3803.40 | Лампа контрольная БД | |
| 27 | 922-3724825 | Жгут | |
| 28 | В.М6-6gх20.58.019 | Винт | |
| 29 | 922-8700316 | Панель | |
| 30 | М6-6gх16.88.35.019 | Болт | |
| 31 | Шайба6Т | Шайба | |
| 32 | 822-8700511 | Пластина | |
| 33 | М6-6Н.6.019 | Гайка | |
| 34 | В.М3-6gх16.58.019 | Винт | |
| 35 | М3-6Н.6.019 | Гайка | |
| 36 | С3.01.019 | Шайба | |
| 37 | Шайба3Т | Шайба |
