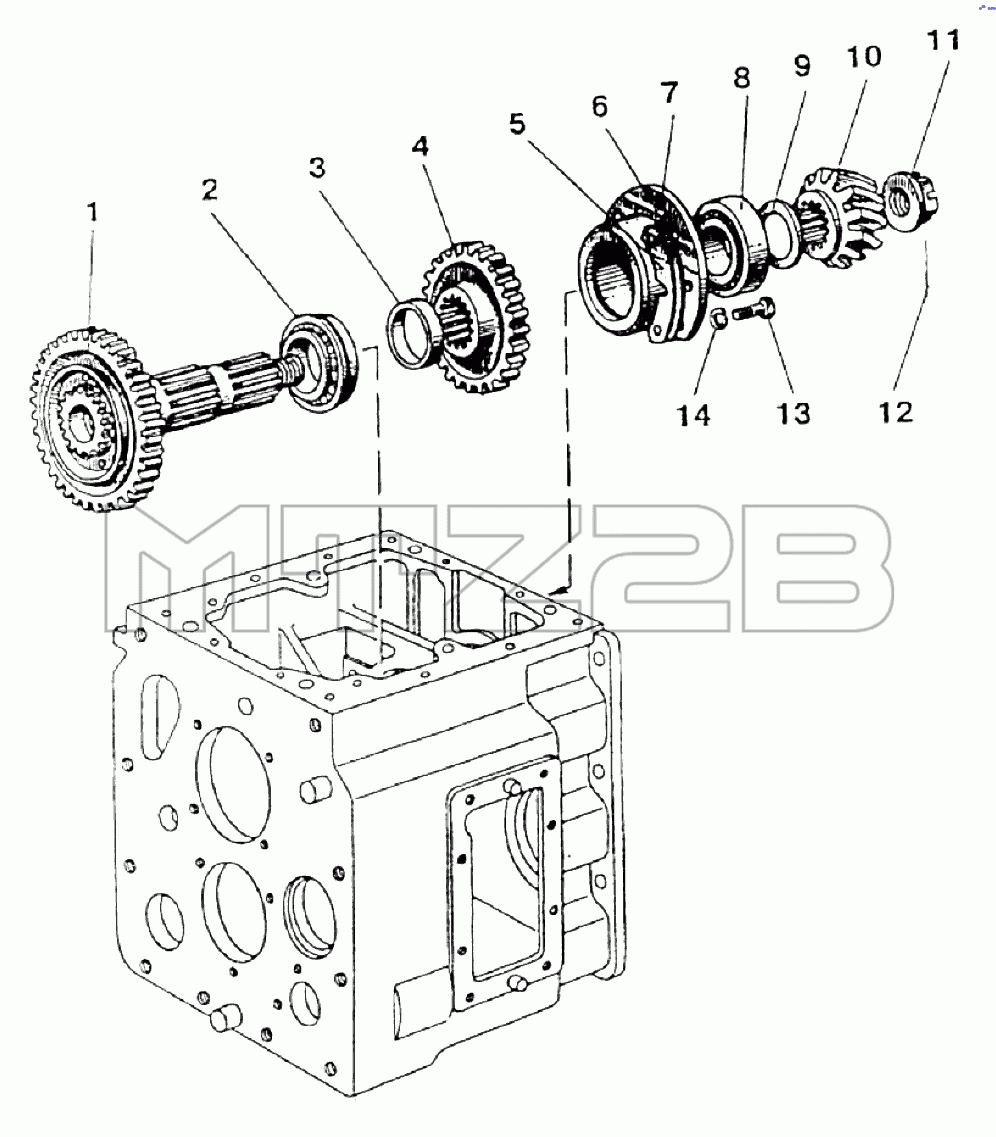

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Вторичный вал синхронизированной КП
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 74-1701260 | Вал | |
| 2 | 6-67512АШ2 | Подшипник | |
| 3 | 50-1701312 | Втулка распорная | |
| 4 | 50-1701314 | Шестерня II ступени редуктора | |
| 5 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 6 | 50-1701259 | Прокладка регулировочная 0,5 мм | |
| 7 | 50-1701255 | Стакан | |
| 8 | 6-7610АШ2 | Подшипник | |
| 9 | 50-1701254-А | Шайба | |
| 10 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 11 | 50-1701253 | Гайка М36х1,5 | |
| 11 | 50-1701253-А | Гайка | |
| 12 | 5х45.019 | Шплинт 5х45.019 | |
| 13 | М12-6gх35.88.35.019 | Болт | |
| 14 | Шайба12.ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
