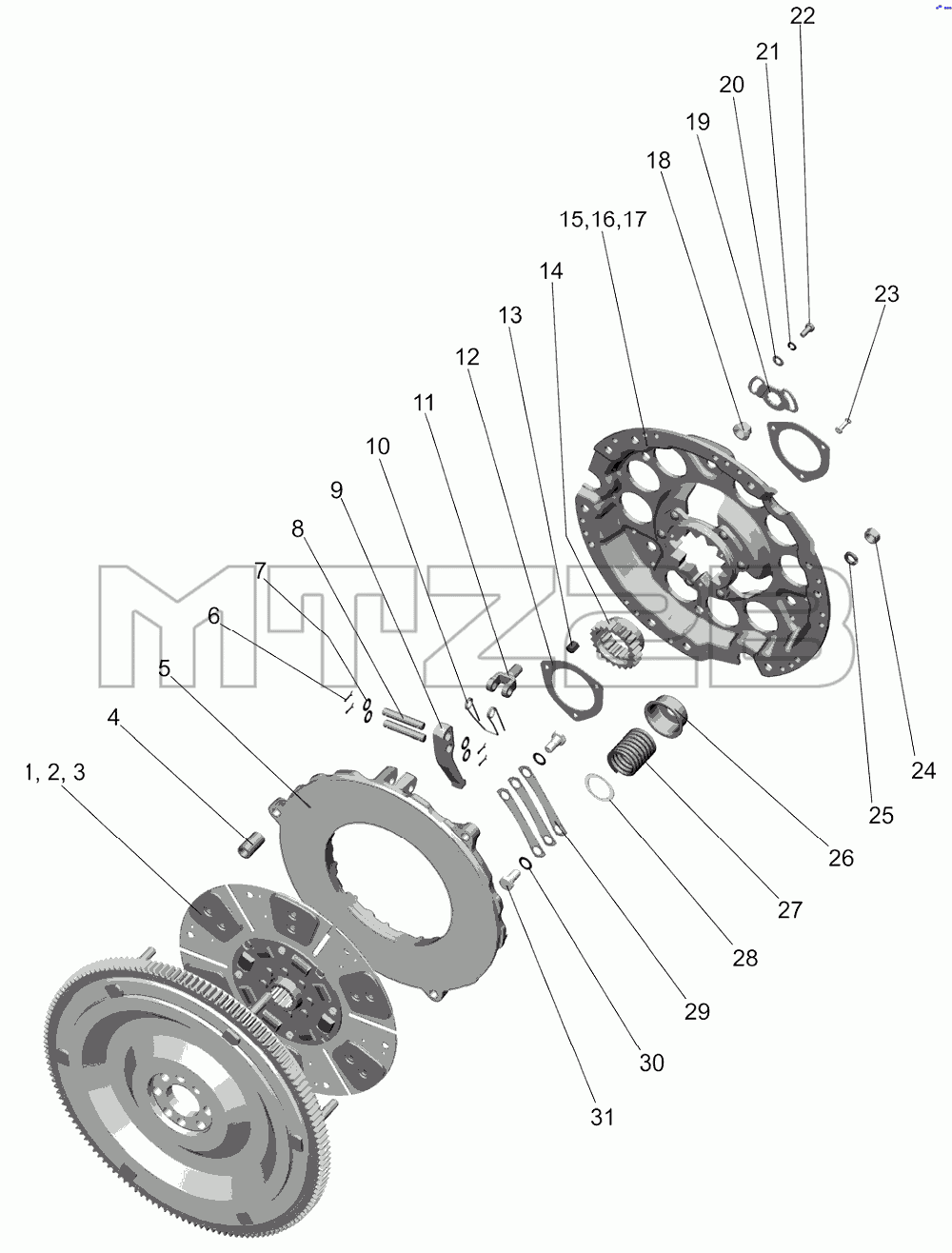

Каталог запасных частей к технике: МТЗ 922.5. Установка сцепления 240-1005009-06
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1601090 | 80-1601090 | Диск сцепления в сборе | |
| 85-1601120-Б | 85-1601120-Б | Диск опорный | |
| 1 | 80-1601130-А | Диск ведомый | |
| 2 | 566528 | Сегмент GBV 156400 | |
| 3 | 566529 | Заклепка | |
| 4 | 70-1601074 | Втулка | |
| 5 | 80-1601093 | Диск нажимной | |
| 6 | 3,2х18.019 | Шплинт | |
| 7 | 85-1601108 | Шайба | |
| 8 | 85-1601096 | Палец | |
| 9 | 85-1601094 | Рычаг отжимной | |
| 10 | 85-1601083 | Пружина | |
| 11 | 85-1601097 | Вилка | |
| 12 | 70-1601062 | Шайба | |
| 13 | 70-1601091 | Демпфер | |
| 14 | 70-1601053 | Втулка | |
| 15 | 85-1601125-Б | Диск опорный | |
| 16 | 70-1601051 | Ступица (входит в дет.70-1601125) | |
| 17 | 8х22.01 | Заклепка | |
| 18 | 85-1601109-A | Гайка регулировочная | |
| 19 | 85-1601086 | Шайба стопорная | |
| 20 | С8.01.019 | Шайба | |
| 21 | Шайба8Т | Шайба 8Т | |
| 22 | М8-6gх16.88.35.019 | Болт | |
| 23 | 6х30.01 | Заклепка | |
| 24 | М12х1,25-6Н.6.019 | Гайка | |
| 25 | Шайба12.ОТ | Шайба | |
| 26 | 85-1601072-Б | Стакан | |
| 27 | 85-1601115 | Пружина | |
| 28 | 85-1601118-Б | Шайба изолирующая | |
| 29 | 85-1601124 | Пластина | |
| 30 | 85-1601121 | Шайба | |
| 31 | 85-1601126 | Болт |
