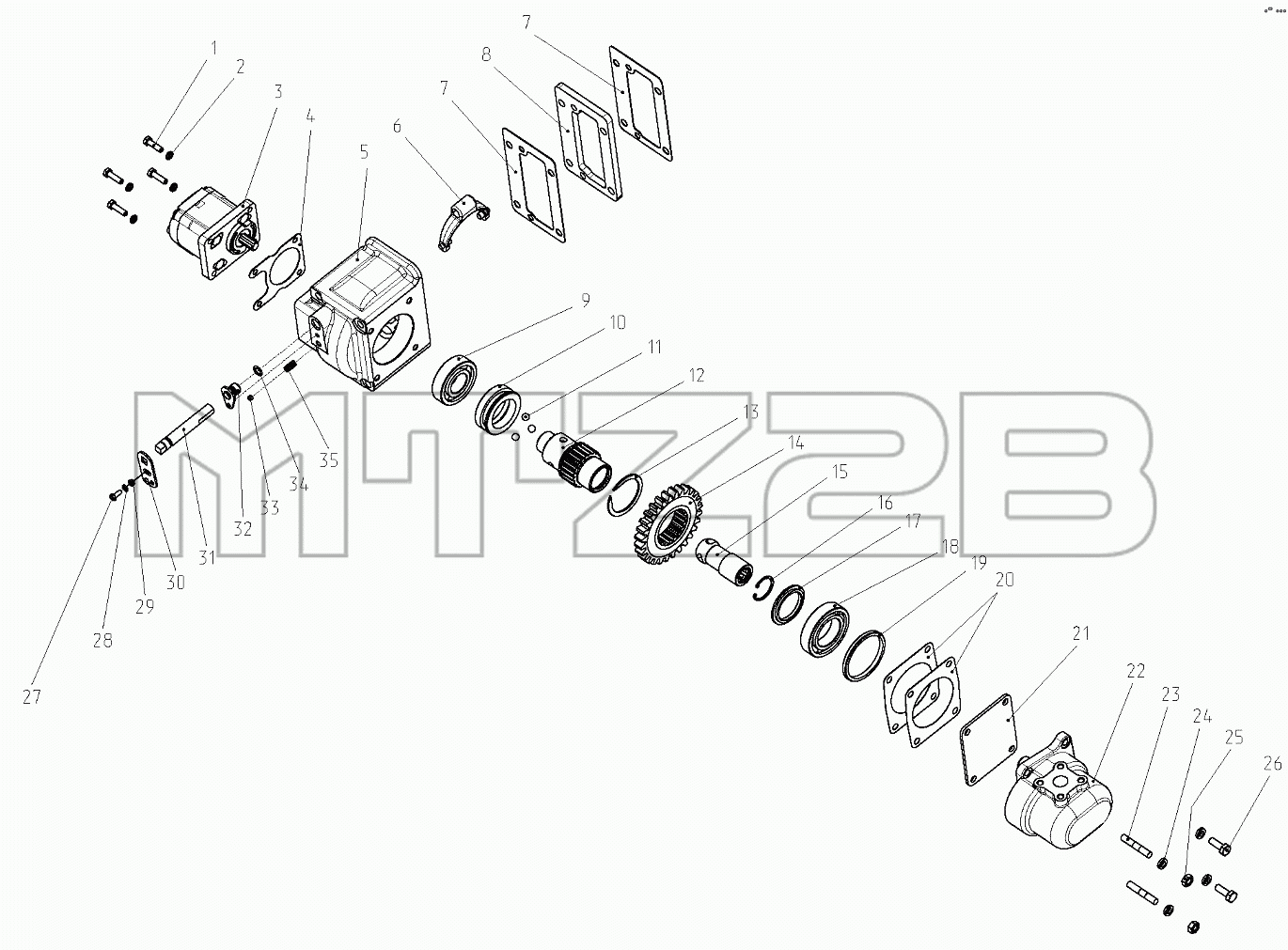

Каталог запасных частей к технике: МТЗ 923.4. Привод насоса 77-4604010
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77-4604010 | 77-4604010 | Привод насосов | |
| 85-4604030 | 85-4604030 | Вилка | |
| 77-4604045 | 77-4604045 | Ось | |
| 1 | M8-6gx30.88.35.019 | Болт | |
| 2 | 8Т | Шайба | |
| 3 | НШ10Б-3Л | Насос шестеренчатый | |
| 4 | 50-1022062-Б | Прокладка | |
| 5 | 77-4604011 | Корпус | |
| 6 | 85-4604030 | Вилка | |
| 7 | 77-1601342 | Прокладка | |
| 8 | 77-1601343 | Пластина | |
| 9 | 307А | Подшипник | |
| 10 | 85-4604017 | Муфта | |
| 11 | 11,112-100 | Шарик | |
| 12 | 77-4604012 | Вал | |
| 13 | 2С65 | Кольцо | |
| 14 | 77-4604013 | Шестерня | |
| 15 | 77-4604014 | Втулка | |
| 16 | С40 | Кольцо | |
| 17 | 77-4604017 | Шайба | |
| 18 | 210АУШ1 | Подшипник | |
| 19 | 77-4604016 | Шайба | |
| 19 | 77-4604016-01 | Шайба | |
| 20 | 36-1022054-А | Прокладка | |
| 21 | 77-4604018 | Крышка | |
| 22 | НШ32МА-3 | Насос | |
| 23 | М103р/6gх25.66.019 | Шпилька | |
| 24 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 25 | М10-6Н.6.019 | Гайка | |
| 26 | M10-6gx20.88.35.019 | Болт | |
| 26 | M10-6gx30.88.35.019 | Болт | |
| 27 | М6-6gx16.88.35.019 | Болт | |
| 28 | 6Т | Шайба | |
| 29 | 822-4604019 | Втулка | |
| 30 | 77-4604042 | Пластина | |
| 31 | 100-4617118 | Ось | |
| 32 | 77-4604045 | Ось | |
| 33 | 7,938-100 | Шарик | |
| 34 | 013-017-25-1-4 | Кольцо | |
| 35 | 80-3405044 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
