Каталог запчастей МТЗ и ММЗ

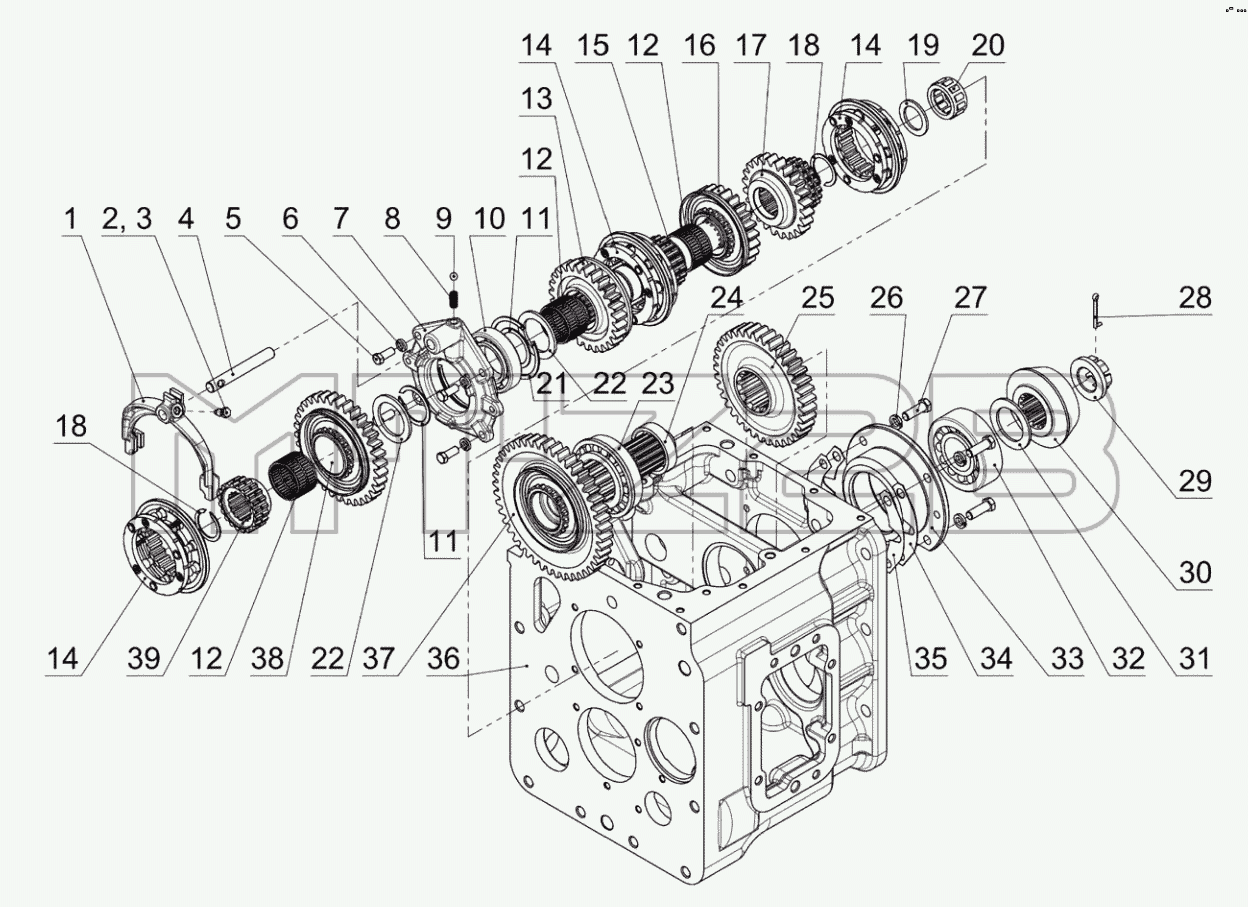

Каталог запасных частей к технике: МТЗ 923.4. Вал первичный и Вал вторичный синхро-КП
1
2
3
4
4
4
5
6
7
8
9
10
11
11
12
12
12
13
14
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 74-1701030 | 74-1701030 | Вал первичный | |
| 74-1701040 | 74-1701040 | Вал вторичный | |
| 74-1723020-Б1 | 74-1723020-Б1 | Вилка | |
| 74-1723020-Б1-01 | 74-1723020-Б1-01 | Вилка | |
| 1 | 74-1723043-Б | Вилка | |
| 2 | 220-1702061 | Болт | |
| 3 | 1,6-О-С | Проволока | |
| 4 | 74-1723044-Б1 | Валик | |
| 4 | 74-1723044-Б1-01 | Валик | |
| 5 | М10-6gх25.88.35.019 | Болт | |
| 6 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 7 | 74-1701034-Б | Стакан | |
| 8 | 50-1702148-А | Пружина фиксатора | |
| 9 | 10,0-60 | Шарик ГОСТ 3722-81 | |
| 10 | 210АУШ1 | Подшипник | |
| 11 | 2С50 | Кольцо | |
| 12 | 3КК50х57х36 | Подшипник | |
| 13 | 74-1701110 | Шестерня | |
| 14 | 74-1701060-А | Синхронизатор | |
| 15 | 74-1701032 | Вал | |
| 16 | 74-1701100 | Шестерня | |
| 17 | 74-1701045 | Шестерня | |
| 18 | С40 | Кольцо | |
| 19 | 74-1701029 | Кольцо | |
| 20 | 822707Д | Подшипник | |
| 21 | 2С90 | Кольцо | |
| 22 | 74-1701026 | Шайба | |
| 23 | 6-67512АШ2 | Подшипник | |
| 24 | 50-1701312 | Втулка распорная | |
| 25 | 50-1701314 | Шестерня II ступени редуктора | |
| 26 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 27 | М12-6gх35.88.35.019 | Болт | |
| 28 | 5х45.019 | Шплинт 5х45.019 | |
| 29 | 50-1701253 | Гайка М36х1,5 | |
| 29 | 50-1701253-А | Гайка | |
| 30 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 31 | 50-1701254-А | Шайба | |
| 32 | 6-7610АШ2 | Подшипник | |
| 33 | 50-1701255 | Стакан | |
| 34 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 35 | 50-1701259 | Прокладка регулировочная 0,5 мм | |
| 36 | 50-1701025-А-01 | Корпус | |
| 37 | 74-1701260 | Вал | |
| 38 | 74-1721080 | Шестерня | |
| 38 | 74-1721080-01 | Шестерня | |
| 39 | 74-1721028 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
