Каталог запчастей МТЗ и ММЗ

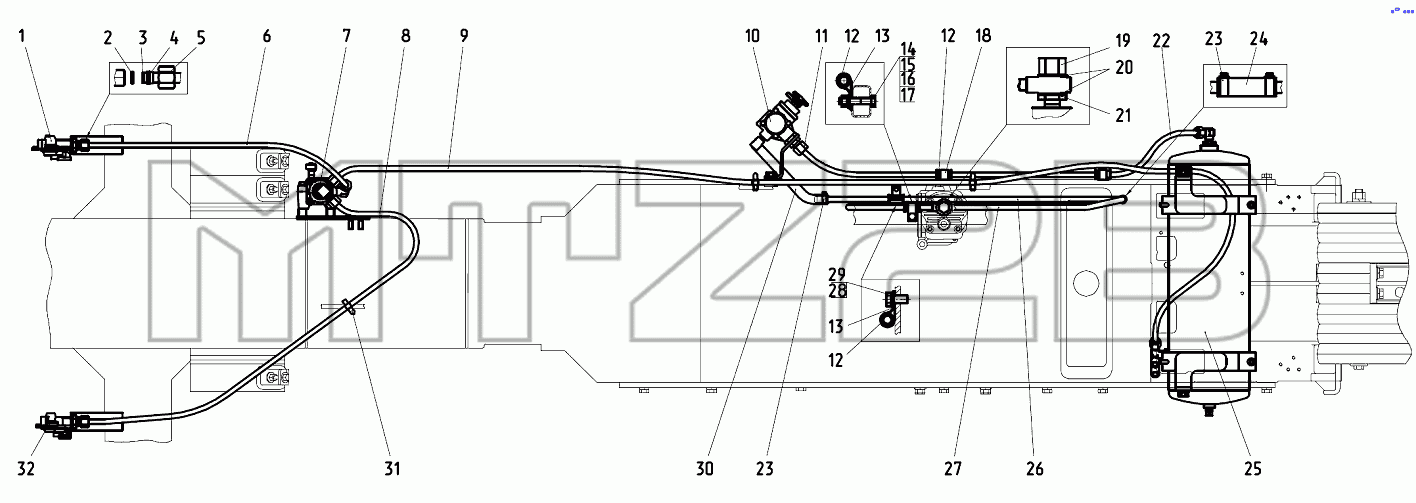

Каталог запасных частей к технике: МТЗ 923.5. Пневмопривод
1
2
3
4
5
6
6
7
7
7
8
8
9
9
10
11
12
12
12
13
13
13
14
15
16
17
18
19
19
20
21
22
22
23
23
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923.5-3506505 | 923.5-3506505 | Пневмопривод | |
| 923.5-3506505-01 | 923.5-3506505-01 | Пневмопривод | |
| 1 | 923-3521510 | Головка соединительная | |
| 2 | 012-015-19-2-4 | Кольцо | |
| 3 | 1522-3506022 | Нипель | |
| 4 | 1522-3506024 | Муфта | |
| 5 | 1522-3506023 | Гайка | |
| 6 | 1021-3506021-01 | Трубопровод | |
| 6 | 1021-3506020-01 | Трубопровод | |
| 7 | 923М-3514005-02 | Кран тормозной | |
| 7 | 923-3514505-01 | Кран тормозной | |
| 8 | 1025-3506560-02 | Трубопровод | |
| 8 | 1025-3506561-02 | Трубка | |
| 9 | 1021-3506020-07 | Трубопровод | |
| 9 | 1021-3506021-07 | Трубка | |
| 10 | 923.5-3512005 | Регулятор давления | |
| 11 | 1522-3506026 | Гайка накидная | |
| 12 | 70-3506027 | Втулка | |
| 13 | 1321-8700031 | Хомут | |
| 14 | М8-6gх40.88.35.019 | Болт | |
| 15 | Шайба8Т | Шайба 8Т | |
| 16 | М8-6Н.6.019 | Гайка | |
| 17 | С8.01.019 | Шайба | |
| 18 | 70-4802045 | Кляммер | |
| 19 | 1025-3506623 | Гайка | |
| 20 | 40-4607038-А | Шайба | |
| 21 | 1025-3506622 | Штуцер | |
| 22 | 1522-3506021-03 | Трубка | |
| 22 | 1522-3506020-03 | Трубопровод | |
| 23 | TORRO16-25/9-C6W | Хомут | |
| 23 | TORRO16-27/971 | Хомут | |
| 24 | 70-1405013 | Шланг | |
| 25 | 923.5-3513505 | Баллон | |
| 26 | 923.5-3506041 | Трубопровод | |
| 27 | 1021-3506610 | Трубопровод | |
| 28 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 29 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 30 | 923.5-3506014 | Шланг | |
| 31 | 80-3723045-01 | Манжета | |
| 32 | 923-3521505 | Головка соединительная |
